      LMR14010A 具有高效 Eco-Mode 的 4V 至 40V、1A 降壓轉換器

      數據：

      描述

      LMR14010A是一款PWM直流/直流降壓穩壓器。該器件具有4V至40V的寬輸入范圍，因此適用于從工業到汽車的各種應用.1μA的超低關斷電流可延長電池壽命。工作頻率固定在0.7MHz，從而允許使用小型外部組件，同時能夠最大程度地降低輸出紋波電壓。在內部實現了軟啟動和補償

      LMR14010A針對高達1A的負載電流進行了優化。它具有0.765V的標稱反饋電壓。

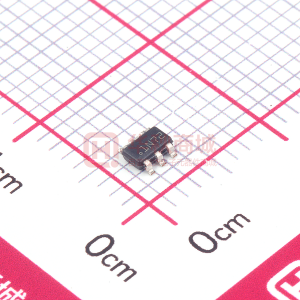

      該器件具有內置的保護功能，如逐周期電流限制，熱感應以及在功率耗散過大時關斷.LMR14010A采用薄型TSOT-6L封裝（2.9mm×1.6mm×0.85mm）。

      特性

      • 輸入電壓范圍為4V至40V，具有高達45V的瞬態保護
      • 0.7MHz開關頻率
      • 憑借Eco-mode?，可以在輕負載下實現超高的效率
      • 低壓降運行
      • 輸出電流高達1A
      • 精密使能輸入
      • 過流保護
      • 內部補償
      • 內部軟啟動
      • 小型總體解決方案尺寸（TSOT-6L封裝）< /li>
      • 使用LMR14010A并借助WEBENCH ?電源設計器創建定制設計

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMR14010A LMR14006 LMR14020 LMR14030 LMR14050 TPS560430
      4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      40 ? ? 40 ? ? 40 ? ? 40 ? ? 40 ? ? 36 ? ?
      0.8 ? ? 0.8 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      30 ? ? 30 ? ? 36 ? ? 36 ? ? 36 ? ? 24 ? ?
      1 ? ? 0.6 ? ? 2 ? ? 3.5 ? ? 5 ? ? 0.6 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      550 ? ? 1100 ? ? 200 ? ? 200 ? ? 200 ? ? 1100 ? ?
      850 ? ? 2100 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2100 ? ?
      0.03 ? ? 0.028 ? ? 0.04 ? ? 0.04 ? ? 0.04 ? ? 0.08 ? ?
      Enable
      Light Load Efficiency
      Over Current Protection
      Pre-Bias Start-Up
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Over Current Protection
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      96 ? ? 97 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SOT-23 ? ?

      方框圖 (1)
