      TPS61222 微型低輸入電壓升壓轉換器

      數據：

      描述

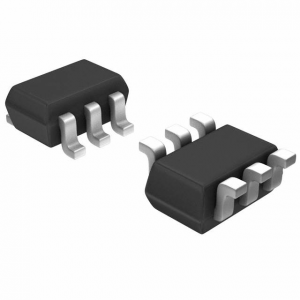

      TPS6122x系列器件為由單節電池，兩節電池或三節電池供電的產品提供電源解決方案，NiCd或NiMH，或單節鋰離子或鋰聚合物電池。可能的輸出電流取決于輸入 - 輸出電壓比。升壓轉換器基于使用同步整流的遲滯控制器拓撲，以在最小靜態電流下獲得最大效率。可調版本的輸出電壓可通過外部電阻分壓器進行編程，或在內部設置為固定輸出電壓。可通過特色使能引腳關閉轉換器。在關閉時，電池消耗最小化。該器件采用6引腳SC-70封裝（DCK），尺寸為2 mm×2 mm，可實現小型電路布局尺寸。

      特性

      • 典型操作條件下效率高達95％
      • 5.5μA靜態電流
      • 在0.7 V輸入電壓下啟動負載
      • 工作輸入電壓0.7 V至5.5 V
      • 關斷期間的直通功能
      • 最小開關電流200 mA
      • 保護：
        • 輸出過壓
        • 過熱
        • 輸入欠壓鎖定
      • 可調輸出電壓1.8 V至6 V
      • 固定輸出電壓版本
      • 小型6引腳SC-70封裝

      參數 與其它產品相比?升壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS61222 TLV61220 TLV61224 TLV61225 TPS61097A-33 TPS61099 TPS61220 TPS61221 TPS61322
      0.7 ? ? 0.7 ? ? 0.7 ? ? 0.7 ? ? 0.9 ? ? 0.7 ? ? 0.7 ? ? 0.7 ? ? 0.85 ? ?
      5.5 ? ? 5.5 ? ? 3 ? ? 3.3 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      5 ? ? 1.8 ? ? 3 ? ? 3.3 ? ? 3.3 ? ? 1.8 ? ? 1.8 ? ? 3.3 ? ? 2.2 ? ?
      5 ? ? 5.5 ? ? 3 ? ? 3.3 ? ? 3.3 ? ? 5.5 ? ? 5.5 ? ? 3.3 ? ? 2.2 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 1 ? ? 0.4 ? ? 0.4 ? ? 0.75 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      500 ? ? 500 ? ? 500 ? ? 500 ? ? ? ? 500 ? ? 500 ? ? 500 ? ?
      2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? ? 2000 ? ? 2000 ? ? 2000 ? ?
      0.005 ? ? 0.005 ? ? 0.005 ? ? 0.005 ? ? 0.007 ? ? 0.0008 ? ? 0.005 ? ? 0.005 ? ? 0.006 ? ?
      Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Enable ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Synchronous Rectification ? ? Light Load Efficiency
      Synchronous Rectification ? ?
      90 ? ? 90 ? ? 90 ? ? 90 ? ? 100 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SC70 ? ? SOT-23 ? ? SC70 ? ? SC70 ? ? SOT-23 ? ? DSBGA ? ? SC70 ? ? SC70 ? ? SOT-23 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
