      TPS62097 具有可編程開關頻率的 2A 降壓轉換器

      數據：

      描述

      TPS62097器件是一款同步降壓轉換器，針對高效率和噪聲關鍵應用進行了優化。這些器件專注于在寬輸出電流范圍內實現高效率轉換。在中到負載時，轉換器以PWM模式工作，并在輕負載時自動進入省電模式。開關頻率可通過外部電阻在1.5 MHz至2.5 MHz范圍內選擇。 iDCS-Control能夠在強制PWM模式下工作，以低固定開關頻率運行。

      為了滿足系統電源軌的要求，內部補償電路允許大量選擇外部輸出電容值超過150μF。為了控制啟動期間的浪涌電流，器件通過連接到SS /TR引腳的外部電容提供可編程軟啟動。 SS /TR引腳也用于電壓跟蹤配置。該器件集成了短路保護，電源良好和熱關斷功能。該器件采用2 mm×2 mm VQFN封裝。

      特性

      • iDCS-Control拓撲
      • 強制PWM或省電模式
      • 效率高達97％
      • 2.5 V至6.0 V輸入電壓
      • 0.8 V至V IN 可調節輸出電壓
      • 1.8 V且3.3V固定輸出電壓
      • ±1％輸出電壓精度
      • 打嗝短路保護
      • 可編程軟啟動
      • 輸出電壓跟蹤
      • 可選擇的開關頻率
      • 最低壓差的100％占空比
      • 輸出放電
      • 電源良好輸出
      • 熱關斷保護
      • ?? 40°C至125°C工作結溫
      • 采用2 mm×2 mm VQFN封裝

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62097 TPS6209718 TPS6209733 TLV62084A TLV62085 TLV62095 TPS62080 TPS62480 TPS62821 TPS62823
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.7 ? ? 2.5 ? ? 2.5 ? ? 2.3 ? ? 2.4 ? ? 2.4 ? ? 2.4 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 5.5 ? ? 6 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      0.8 ? ? 1.8 ? ? 3.3 ? ? 0.5 ? ? 0.8 ? ? 0.8 ? ? 0.5 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      6 ? ? 1.8 ? ? 3.3 ? ? 4 ? ? 6 ? ? 5.5 ? ? 4 ? ? 5.5 ? ? 4 ? ? 4 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 3 ? ? 4 ? ? 1.2 ? ? 6 ? ? 1 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1500 ? ? 1500 ? ? 1500 ? ? 2000 ? ? 2400 ? ? 1400 ? ? 2000 ? ? 2000 ? ? 2200 ? ? 2200 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2000 ? ? 2400 ? ? 1400 ? ? 2000 ? ? 2500 ? ? 2200 ? ? 2200 ? ?
      0.04 ? ? 0.04 ? ? 0.04 ? ? 0.03 ? ? 0.017 ? ? 0.02 ? ? 0.0065 ? ? 0.023 ? ? 0.004 ? ? 0.004 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Constant on-time (COT)
      DCS-Control ? ?      		 ? Constant on-time (COT) ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Current Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-HR ? ? VQFN-HR ? ? VQFN-HR ? ? WSON ? ? VSON-HR ? ? VQFN ? ? WSON ? ? VQFN-HR ? ? VSON-HR ? ? VSON-HR ? ?

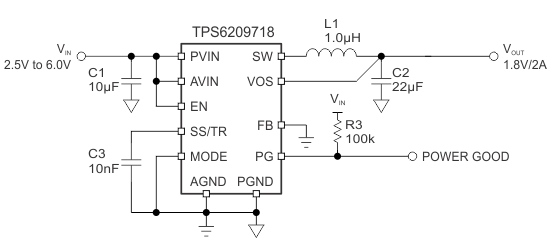

      方框圖 (1)
