      TPS56520 4.5V 至 17V 輸入、同步降壓轉換器

      數據：

      描述

      TPS56X20一款同步直流 - 直流轉換器IC（集成電路），此轉換器具有電壓調節控制功能，以便為要求內核電壓（V < sub> CORE ）調整的微處理器（MCU）供電。最初加電后，輸出電壓可由I 2 C兼容總線上發送的VID代碼編程/調節。

      這個降壓轉換器采用一個自適應接通時間D-CAP2模式控制，此模式控制在無需外部組件的情況下提供極快的瞬態響應。與傳統的電壓/電流模式控制不同， D-CAP2支持較高負載下的PWM模式與輕負載情況下的Eco-mode?模式之間的無縫轉換.Eco-mode在輕負載時保持高效率。

      TPS56X20支持超低ESR陶瓷電容器和低等效串聯電阻（ESR）輸出電容器，諸如高分子鉭固體電解電容器（POSCAP）或高分子聚合物電容器（SP-CAP）。此器件針對小尺寸1.0μH至2.2μH電感器進行了優化，節省了印刷電路板（PCB）面積。

      TPS56X20器件采用HTSSOP封裝。

      特性

      • D-CAP2?控制
        • 輸入電壓范圍：4.5V至17V
        • 開關頻率： 500kHz
        • 已針對1.0μH至2.2μH電感器進行優化
      • 輸出電壓精度為±1％
      • 經由I 2 C兼容接口實現的特性
        • 輸出電壓（VID）：0.6V至1.8V，步長10mV
        • 自動跳躍Eco-mode?ON /OFF（輕負載）
        • 電流限制目標：40％至60％
        • 使能集成電路（IC），回讀電源正常（電力良好）
          • < li>斷續模式保護ON /OFF
      • IC端子特性
        • 使用外部電阻器啟動
          VFB引腳上的輸出電壓：0.6 V至1.8V
        • 可調節軟啟動，
          單調預偏置啟動
        • Power-good
        • I 2 C地址編程（2位）
      • 逐周期過流限制控制
      • 熱關斷（TSD）
      • 欠壓閉鎖（UVLO）
      • 薄型小外形尺寸封裝（TSSOP）（PWP），此類封裝具有PowerPAD?

      所有商標均為他們各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS56520 TPS51362 TPS53318 TPS53319 TPS53353 TPS53355 TPS566250 TPS56628 TPS56720 TPS56920 TPS56C20
      4.5 ? ? 3 ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ? 1.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 22 ? ? 22 ? ? 22 ? ? 15 ? ? 15 ? ? 17 ? ? 18 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.76 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      1.87 ? ? 2 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 1.87 ? ? 5.5 ? ? 1.87 ? ? 1.87 ? ? 1.87 ? ?
      5 ? ? 10 ? ? 8 ? ? 14 ? ? 20 ? ? 30 ? ? 6 ? ? 6 ? ? 7 ? ? 9 ? ? 12 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      500 ? ? 800 ? ? 250 ? ? 250 ? ? 250 ? ? 250 ? ? 500 ? ? 650 ? ? 500 ? ? 500 ? ? 500 ? ?
      500 ? ? 800 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 500 ? ? 650 ? ? 500 ? ? 500 ? ? 500 ? ?
      0.92 ? ? 0.1 ? ? 0.32 ? ? 0.32 ? ? 0.32 ? ? 0.32 ? ? 0.9 ? ? 0.95 ? ? 0.92 ? ? 0.92 ? ? 0.92 ? ?
      Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Voltage Margining ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP ? ? D-CAP ? ? D-CAP ? ? D-CAP ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 87 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 80 ? ? 85 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 85 ? ? -10 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? VQFN-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? SO PowerPAD ? ? SO PowerPAD ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ?

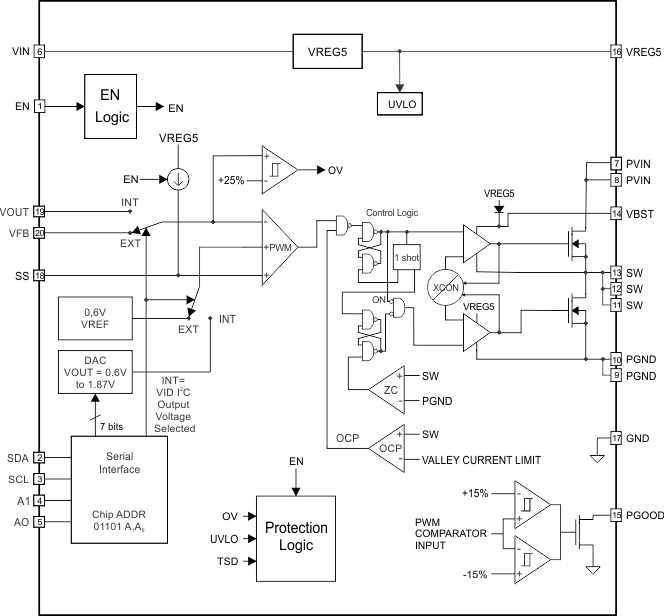

      方框圖 (1)
