LM46000 3.5 – 60V 500mA、1A 低靜態電流降壓轉換器

數據： LM46000 3.5V 至 60V、0.5A 同步降壓轉換器數據表 (Rev. B)

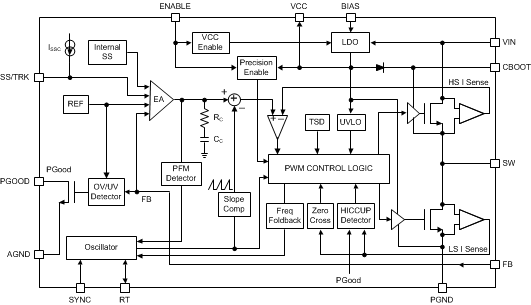

描述

LM46000穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達500mA的負載電流，輸入電壓范圍為3.5 V至60V.LM46000以極小的解決方案尺寸提供出色的效率，輸出精度和壓降電壓。擴展系列產品能夠以引腳到引腳兼容封裝提供1A和2A負載電流選項。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選功能包括可編程開關頻率，同步，電源正常標志，精確使能，內部軟啟動，可擴展軟啟動和跟蹤，可為各種應用提供靈活易于使用的平臺。輕載時的斷續傳導和自動頻率調制可提升輕載效率。此系列只需要很少的外部組件，而且引腳排列可實現簡單且優化的PCB布局。保護功能包括熱關斷，V _CC欠壓鎖定，逐周期電流限制和輸出短路保護.LM46000器件采用16引腳引線式HTSSOP（PWP）封裝（6.6mm ×5.1mm×1.2mm），引線間距為0.65mm。與LM46001，LM46002，LM43603，LM43602，LM43601和LM43600引腳對引腳兼容。

特性

24μA穩壓靜態電流
可在輕負載條件下實現高效率（DCM和PFM）

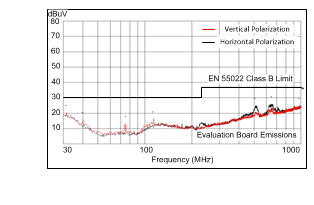

符合EN55022 /CISPR 22電磁干擾（EMI）標準
集成同步整流
可調頻率范圍：200kHz至2.2MHz（默認值為500kHz）
與外部時鐘頻率同步
內部補償
與幾乎任一陶瓷，固態電解，鉭和鋁質電容器組合一同工作時保持穩定
軟啟動至預偏置負載
內部軟啟動：4.1ms
可由外部電容器延長的軟啟動時間
輸出電壓跟蹤功能
精確使能能實現系統欠壓閉鎖（UVLO）
具有斷續模式的輸出短路保護
過溫保護
使用LM46000并借助WEBENCH ^?電源設計器創建定制設計

所有商標均為其各自的商標。擁有者。

參數與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM46000	LM5165	LM5166	LMR36006	LMR36015
3.5 ? ?	3 ? ?	3 ? ?	4.2 ? ?	4.2 ? ?
60 ? ?	65 ? ?	65 ? ?	60 ? ?	60 ? ?
1 ? ?	1.23 ? ?	1.23 ? ?	1 ? ?	1 ? ?
28 ? ?	65 ? ?	65 ? ?	57 ? ?	57 ? ?
0.5 ? ?	0.15 ? ?	0.5 ? ?	0.6 ? ?	1.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
200 ? ?	50 ? ?	50 ? ?	1000 ? ?	400 ? ?
2200 ? ?	600 ? ?	600 ? ?	2100 ? ?	1000 ? ?
0.024 ? ?	0.01 ? ?	0.01 ? ?	0.023 ? ?	0.023 ? ?
Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Tracking ? ?	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Enable Light Load Efficiency Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Wettable Flanks Package ? ?	Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Wettable Flanks Package ? ?
Current Mode ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Current Mode ? ?	Current Mode ? ?
99 ? ?	100 ? ?	100 ? ?	98 ? ?	98 ? ?
-40 to 125 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	VSON ? ?	VSON ? ?	VQFN-HR ? ?	VQFN-HR ? ?
