      TPS54160A 具有 Eco-Mode 的 3.5 至 60V 輸入、1.5A 降壓轉換器

      數據：

      描述

      TPS54160A器件是一款帶有集成型高側MOSFET的60V，1.5A，降壓穩壓器。電流模式控制提供了簡單外部補償和靈活組件選擇。一個低紋波脈沖跳躍模式將無負載經穩壓輸出電源電流減小至116μA。通過使用使能引腳，可將關斷電源電流減少至1.3μA。

      欠壓閉鎖在內部設定為2.5V，但可采用使能引腳將之提高。輸出電壓啟動斜坡受控于慢啟動引腳，該引腳還可以通過配置成控制排序/跟蹤。一個開漏電源正常信號表示輸出處于其標稱電壓的94％至107％之內。

      寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。

      特性

      • 3.5V至60V輸入電壓范圍
      • 200mΩ高側金屬氧化物半導體場效應應晶體管（MOSFET）
      • 借助脈沖跳躍在輕負載時實現高效率Eco-mode
      • 為了獲得更加準確的欠壓閉鎖（UVLO）電壓，TPS54160A具有比TPS54160更加嚴格的使能閥值< /li>
      • 可調UVLO電壓和滯后
      • 116μA工作靜態電流
      • 1.3μA關斷電流
      • 100kHz至2.5MHz的開關頻率< /li>
      • 同步至外部時鐘
      • 可調緩起動/排序
      • 欠壓（UV）和過流（OV）電源正常輸出
      • 0.8V內部電壓基準

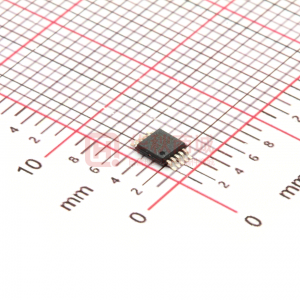

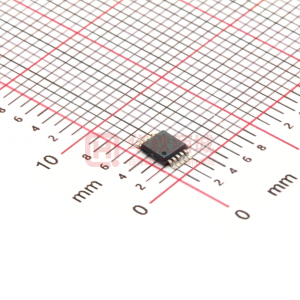

      • 表面貼裝小外形尺寸封裝（MSOP）10和3mm x 3mm超薄小外形尺寸無引線（VSON）封裝，這些封裝具有PowerPAD
      • 由WEBBENCH和SwitcherPro軟件工具提供支持

      應用范圍

      • 12V，24V和48V工業及商用低功耗系統
      • 汽車售后加裝配件：視頻，全球衛星定位系統（GPS ），娛樂

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54160A TPS54060A TPS54361 TPS54361-Q1 TPS54560 TPS54561
      3.5 ? ? 3.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      58 ? ? 58 ? ? 59 ? ? 59 ? ? 58.8 ? ? 59 ? ?
      1.5 ? ? 0.5 ? ? 3.5 ? ? 3.5 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.116 ? ? 0.116 ? ? 0.152 ? ? 0.152 ? ? 0.146 ? ? 0.152 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ?
      MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 WSON ? ? WSON ? ? SO PowerPAD ? ? WSON ? ?
