      LM8801 用于移動應用的高精度 6MHz、600 mA 同步降壓 DC-DC 轉換器

      數據：

      描述

      LM8801降壓型DC-DC轉換器經過優化，可為單個鋰離子電池和2.3V輸入電壓軌供電超低壓電路到5.5V。它在整個輸入電壓范圍內提供高達600 mA的負載電流。

      LM8801具有模式控制引腳，允許用戶在整個負載范圍內選擇連續PWM操作或自動PFM-PWM模式，根據負載自動改變模式。在PWM模式期間，器件以6 MHz（典型值）的固定頻率工作。在自動PFM-PWM模式下，遲滯PFM通過在輕負載和系統待機期間降低靜態電流來延長電池壽命。

      LM8801采用6焊球DSBGA封裝。只需要三個緊湊的外部表面貼裝元件，一個電感器和兩個電容器。

      特性

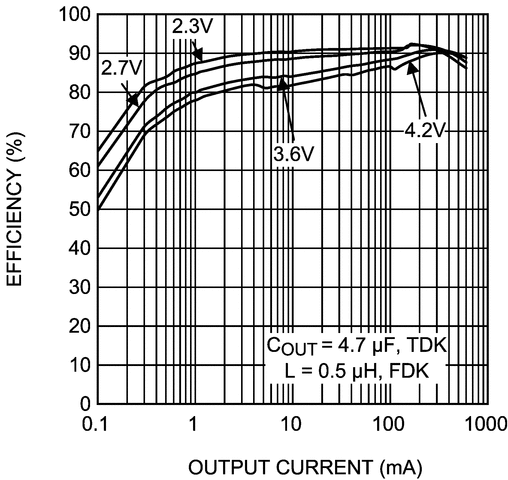

      • 6 MHz工作時效率超過90％
      • 600 mA最大負載能力
      • 6 MHz PWM固定開關頻率（典型值）
      • 27μA（典型值）PFM模式下的靜態電流
      • 寬輸入電壓范圍：2.3V至5.5V
      • V OUT = 1.0V至2.9V，步長為50 mV
      • ±1.5％DC輸出電壓溫度精度
      • 同類最佳負載瞬態響應
      • PFM模式下的低輸出紋波
      • 自動PFM /PWM模式切換
      • 電流過載和熱關斷保護
      • 內部軟啟動
      • 6焊球DSBGA封裝
        • （1.065 x 1.265,0.6 mm或0.25 mm高）
      • 總溶液尺寸＆lt; 7mm 2 （適用于0402電容器）
      • UVLO

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM8801
      2.3 ? ?
      5.5 ? ?
      1.7927 ? ?
      1.8473 ? ?
      0.6 ? ?
      1 ? ?
      5600 ? ?
      6400 ? ?
      0.027 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency ? ?
      Voltage Mode ? ?
      100 ? ?
      -30 to 85 ? ?
      Catalog ? ?
      DSBGA ? ?

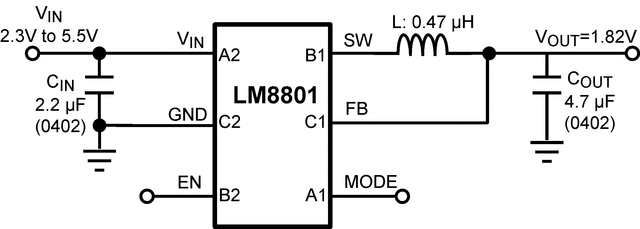

      方框圖 (2)
