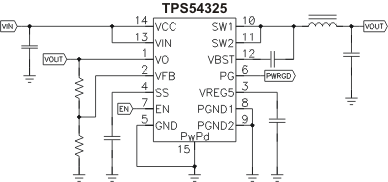

TPS54325 4.5V 至 18V 輸入、3A 同步降壓 SWIFT? 轉換器

數據： TPS54325 4.5-V to 18-V, 3-A Output Synchronous Step Down Switcher with Integrated FET 數據表

描述

TPS54325器件是一款自適應導通時間D-CAP2?模式同步降壓轉換器。 TPS54325器件使系統設計人員能夠以低成本，低元件數，低待機電流的解決方案完成各種終端設備的電源總線穩壓器套件。

TPS54325的主控制回路使用D-CAP2 ?模式控制，無需外部元件即可提供非常快速的瞬態響應。 TPS54325還具有專有電路，使器件能夠適應低等效串聯電阻（ESR）輸出電容（如POSCAP或SP-CAP）和超低ESR陶瓷電容。該器件采用4.5 V至18 V VCC輸入，以及2.0 V至18 V VIN輸入電源電壓工作。輸出電壓可在0.76 V至5.5 V之間編程。該器件還具有可調節的慢啟動時間和電源良好功能。 TPS54325采用14引腳HTSSOP封裝，工作溫度范圍為-40°C至85°C。

特性

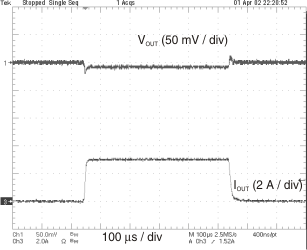

D-CAP2?模式實現快速瞬態響應
低輸出紋波并允許陶瓷輸出電容

_CC

寬V _IN輸入電壓范圍：2.0 V至18 V
輸出電壓范圍：0.76 V至5.5 V
高效集成FET優化用于低占空比應用 - 120mΩ（高壓側）和70mΩ（低壓側）
高效率，關斷時小于10μA
高初始帶隙基準精度
可調節軟啟動
預偏置軟啟動
700-kHz開關頻率（f _SW）
逐周期過電流限制
電源良好輸出

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS54325	TPS54225	TPS54226	TPS54326	TPS54425	TPS54426	TPS54429	TPS54429E	TPS54525	TPS54526	TPS54625	TPS54626
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	7 ? ?	7 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
3 ? ?	2 ? ?	2 ? ?	3 ? ?	4 ? ?	4 ? ?	4.5 ? ?	4.5 ? ?	5.5 ? ?	5.5 ? ?	6.5 ? ?	6.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?
700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	700 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?
0.85 ? ?	0.8 ? ?	0.8 ? ?	0.85 ? ?	0.85 ? ?	0.85 ? ?	0.85 ? ?	0.85 ? ?	0.9 ? ?	0.9 ? ?	0.95 ? ?	0.95 ? ?
Enable Power Good Synchronous Rectification ? ?	Enable Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?
D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?	98 ? ?	98 ? ?	95 ? ?	95 ? ?	95 ? ?	95 ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-20 to 85 ? ?	-20 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP VQFN ? ?	HTSSOP VQFN ? ?	HTSSOP ? ?	HTSSOP QFN ? ?	HTSSOP ? ?	HTSSOP QFN ? ?	HTSSOP ? ?	HTSSOP QFN ? ?	HTSSOP ? ?	HTSSOP ? ?
