      TPS62230 采用 1x1.5 SON 封裝具有 DCS 控制系統的 3MHz 超小型降壓轉換器

      數據：

      描述

      TPS6223x器件系列是一款高頻，同步，降壓型DC-DC轉換器，針對電池供電的便攜式應用進行了優化。它支持高達500 mA的輸出電流，允許使用纖巧和低成本的芯片電感器和電容器。

      該器件具有2.05 V至6 V的寬輸入電壓范圍，支持由鋰離子電池具有擴展的電壓范圍。 2.05 V的最小輸入電壓允許使用鋰一次電池或兩節堿性電池。不同的固定輸出電壓版本可在1.0 V至3.3 V范圍內使用。

      TPS6223x系列的開關頻率最高可達3.8 MHz。在中到重負載下，轉換器以脈沖寬度調制（PWM）模式工作，并在輕負載電流下自動進入省電模式，以在整個負載電流范圍內保持高效率。

      由于其該器件具有出色的電源抑制比（PSRR）和交流負載調節性能，還可替代線性穩壓器，以獲得更好的電源轉換效率。

      TPS6223x的省電模式可降低靜態電流消耗在輕負載操作期間至22μA。它經過優化，即使在外部元件很小的情況下也能實現極低的輸出電壓紋波，并具有出色的交流負載調節性能。

      對于噪聲敏感的應用，器件可在整個負載范圍內強制進行PWM模式工作將MODE引腳拉高。在關斷模式下，電流消耗降至1μA以下。 TPS6223x的工作溫度范圍為-40°C至125°C。它采用1 mm×1.5 mm×0.6 mm 6引腳SON封裝。

      特性

      • 2 MHz /3 MHz開關頻率
      • 效率高達94％
      • 輸出峰值電流高達500 mA
      • 工作結溫-40°C至125°C
      • 高PSRR（高達90 dB）
      • 小型外部輸出濾波器組件1μH和4.7μF
      • V IN 范圍為2.05 V至6 V
      • 優化省電模式，實現低輸出紋波電壓
        • < li>強制PWM模式操作
      • Typ。 22-μA靜態電流
      • 100％占空比，實現最低壓差
      • 小型1 mm×1.5 mm×0.6 mm USON封裝
      • 12 mm 2 最小溶液尺寸
      • 支持0.6 mm最大溶液高度
      • 應用
        • LDO更換
        • 便攜式音頻，便攜式媒體
        • 低功耗無線
        • 低功耗DSP內核電源
        • 數碼相機

      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62230 TPS62231 TPS622310 TPS622311 TPS622312 TPS622313 TPS622314 TPS622315 TPS622316 TPS622317 TPS622318 TPS622319 TPS62232 TPS62233 TPS62234 TPS62235 TPS62236 TPS62237 TPS62238 TPS62239 TPS62125 TPS62175 TPS62671 TPS62740 TPS62742 TPS62745 TPS62746 TPS62748 TPS62821
      2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 2.05 ? ? 3 ? ? 4.7 ? ? 2.3 ? ? 2.2 ? ? 3 ? ? 3.3 ? ? 2 ? ? 2.15 ? ? 2.4 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 17 ? ? 28 ? ? 4.8 ? ? 5.5 ? ? 5.5 ? ? 10 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      2.5 ? ? 1.8 ? ? 2.3 ? ? 1.1 ? ? 2 ? ? 1.3 ? ? 1.5 ? ? 1.15 ? ? 2.7 ? ? 2.9 ? ? 1.25 ? ? 1.2 ? ? 1.2 ? ? 3 ? ? 2.1 ? ? 1.2 ? ? 1.85 ? ? 3.3 ? ? 2.25 ? ? 1 ? ? 1.2 ? ? 1 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.2 ? ? 1.2 ? ? 0.6 ? ?
      2.5 ? ? 1.8 ? ? 2.3 ? ? 1.1 ? ? 2 ? ? 1.3 ? ? 1.5 ? ? 1.15 ? ? 2.7 ? ? 2.9 ? ? 1.25 ? ? 1.2 ? ? 1.2 ? ? 3 ? ? 2.1 ? ? 1.2 ? ? 1.85 ? ? 3.3 ? ? 2.25 ? ? 1 ? ? 10 ? ? 6 ? ? 1.8 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 1.8 ? ? 4 ? ?
      0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.3 ? ? 0.5 ? ? 0.5 ? ? 0.3 ? ? 0.4 ? ? 0.3 ? ? 0.3 ? ? 0.3 ? ? 1 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      2000 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1000 ? ? 1000 ? ? 5400 ? ? 2000 ? ? 2000 ? ? 2500 ? ? 1200 ? ? 1200 ? ? 2200 ? ?
      3000 ? ? 3000 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1000 ? ? 1000 ? ? 6600 ? ? 2000 ? ? 2000 ? ? 2500 ? ? 1200 ? ? 1200 ? ? 2200 ? ?
      0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.022 ? ? 0.013 ? ? 0.0048 ? ? 0.017 ? ? 0.0003 ? ? 0.0003 ? ? 0.0004 ? ? 0.0003 ? ? 0.00036 ? ? 0.004 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Spread Spectrum
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Output Discharge
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Output Discharge
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Light Load Efficiency
      Output Discharge
      Synchronous Rectification ? ?      		 Load Disconnect ? ? Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 ? ? ? ? ? ? ? ? ? Constant on-time (COT) ? ? ? ? ? ? ? ? ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Voltage Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? SON ? ? WSON ? ? WSON ? ? DSBGA ? ? WSON ? ? WSON ? ? WSON ? ? DSBGA ? ? DSBGA ? ? VSON-HR ? ?

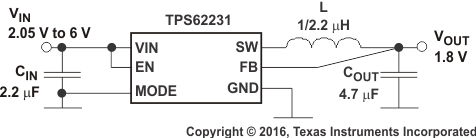

      方框圖 (1)
