      LM22672-Q1 具有可調頻率的 1A SIMPLE SWITCHER? 降壓穩壓器

      數據：

      描述

      這款穩壓器易于使用，且集成了一個42V N溝道金屬氧化物半導體場效應應晶體管（MOSFET）開關，可提供高達1A的負載電流。并且特有出色的線路和負載調節以及高效率（＆gt; 90％）。電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯風工作。這款穩壓器提供5V固定輸出和可調輸出電壓兩種選項。

      默認開關頻率設為500kHz，這樣便可以使用小型外部組件并且能夠提供良好的瞬態響應。此外，還可以使用單個外部電阻在200kHz至內部振蕩器可同步至一個系統時鐘或其它穩壓器的振蕩器。精密使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器流耗僅為25μA（典型值）。通過選擇一個單個外部電容器可提供一個可調軟啟動特性.LM22672還有內置熱關斷和電流限制以保護ELPLE SWITCHER ?概念使用最少量的外部組件和德州儀器（TI）WEBENCH ?設計工具提供了一套易于使用的完整設計。為了簡化設計，TI的WEBENCH ?工具包含諸如外部組件計算，電氣模擬，散熱模擬以及內置電路板等特性。

      特性

      • 寬輸入電壓范圍：4.5V至42V
      • 內部補償電壓模式控制
      • 在使用低等效串聯電阻（ESR）陶瓷電容器時保持穩定
      • 200mΩN通道金屬氧化物半導體場效應應晶體管（MOSFET）
      • 輸出電壓選項：
        -ADJ （輸出電壓最低為1.285V）
        -5.0（輸出電壓固定為5V）
      • ±1.5％反饋基準精度
      • 缺省開關頻率為500kHz
      • 可調開關頻率和同步
      • 結溫范圍為-40°C至125°C
      • 精密使能引腳
      • 集成引導加載二極管
      • 可調節軟啟動
      • 完全WEBENCH啟用
      • LM22672-Q1是一款汽車級產品，
        符合AEC-Q100 1級標準（運行結溫范圍為-40°C至+ 125°C）
      • 小外形尺寸（SO）PowerPAD（外露墊）

      應用

      < ul>
    • 工業控制
    • 電信和數通系統
    • 嵌入式系統
    • 轉換自24V，12V和5V標準輸入電源軌

      • 所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM22672-Q1 LM22671-Q1 LM22673-Q1 LM22674-Q1 LM22676-Q1 LM22677-Q1 LM22678-Q1 LM22679-Q1 LM22680-Q1 LM43601-Q1 LM43602-Q1 LMR14020-Q1 LMR23615-Q1 LMR23625-Q1 LMR23630-Q1
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 36 ? ? 36 ? ? 40 ? ? 36 ? ? 36 ? ? 36 ? ?
      1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 28 ? ? 28 ? ? 30 ? ? 28 ? ? 34 ? ? 34 ? ?
      1 ? ? 0.5 ? ? 3 ? ? 0.5 ? ? 3 ? ? 5 ? ? 5 ? ? 5 ? ? 2 ? ? 1 ? ? 2 ? ? 2 ? ? 1.5 ? ? 2.5 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 500 ? ? 500 ? ? 500 ? ? 200 ? ? 500 ? ? 500 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ?
      1000 ? ? 1000 ? ? 500 ? ? 500 ? ? 500 ? ? 1000 ? ? 500 ? ? 500 ? ? 1000 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 0.033 ? ? 0.027 ? ? 0.04 ? ? 0.075 ? ? 0.075 ? ? 0.075 ? ?
      Enable ? ? Enable ? ? Enable ? ? Enable ? ? Enable ? ? Enable
      Frequency Synchronization ? ?      		 Enable ? ? Adjustable Current Limit ? ? Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 99 ? ? 99 ? ? 98 ? ? 97 ? ? 99 ? ? 99 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD
      TO-263 ? ?      		 SO PowerPAD ? ? SO PowerPAD
      TO-263 ? ?      		 TO-263 ? ? TO-263 ? ? TO-263 ? ? SO PowerPAD ? ? HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?      		 SON ? ? SO PowerPAD
      SON ? ?      		 SO PowerPAD
      SON ? ?

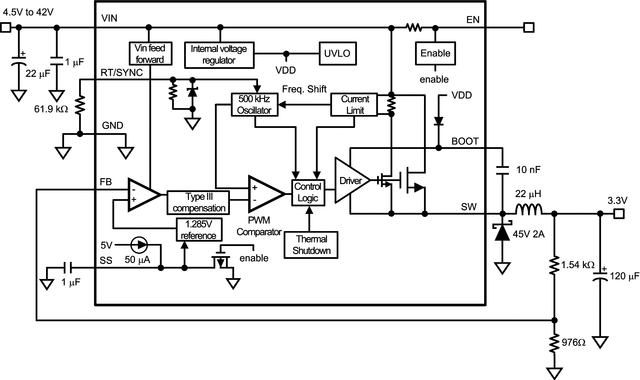

      方框圖 (2)
