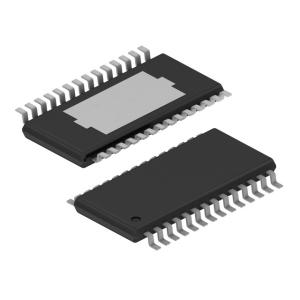

      TPA3111D1 具有 SpeakerGuard? 的 10W 單聲道 D 類音頻功率放大器 (TPA3111)

      數據：

      描述

      TPA3111D1器件是一款10 W，高效的D類音頻功率放大器，用于驅動橋接揚聲器。先進的EMI抑制技術可在輸出端使用廉價的鐵氧體磁珠濾波器，同時滿足EMC要求。 SpeakerGuard揚聲器保護系統包括可調功率限制器和DC檢測電路。可調節功率限制器允許用戶將低于芯片電源的虛擬電壓軌設置為限制通過揚聲器的電流。 DC檢測電路測量PWM信號的頻率和幅度，如果輸入電容損壞或輸入短路，則關閉輸出級。

      TPA3111D1可驅動低至4的單聲道揚聲器Ω。 TPA3111D1的高效率（> 90％）消除了播放音樂時對外部散熱器的要求。

      輸出完全受到保護，不會出現短路至GND，V CC 和輸出到輸出。短路保護和熱保護包括自動恢復功能。

      特性

      • 10-W負載，10％THD + N來自12 V電源
      • 7 -W進入4Ω負載，10％THD + N，8 V電源
      • 94％高效D類操作，8-Ω負載，無需散熱器
      • 寬電源電壓范圍允許工作在8至26 V
      • 無濾波器操作
      • SpeakerGuard?揚聲器保護包括可調節功率限制器和DC保護
      • 流量 - 通過引腳便于簡化電路板布局
      • 具有自動恢復選項的魯棒引腳對引腳短路保護和熱保護
      • 出色的THD + N和無流行性能
      • 四種可選的固定增益設置
      • 差分輸入
      • 應用程序
        • 電視
        • 顯示器和筆記本電腦
        • 消費類音響設備

      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?揚聲器放大器

      ?
      Audio Input Type
      Architecture
      Speaker Channels (Max)
      Power Stage Supply (Min) (V)
      Power Stage Supply (Max) (V)
      Load (Min) (ohms)
      SNR (dB)
      THD + N @ 1 kHz (%)
      Iq (Typ) (mA)
      Control Interface
      Closed/Open Loop
      Analog Supply (V) (Min)
      Analog Supply (V) (Max)
      PSRR (dB)
      Operating Temperature Range (C)
      Rating
      TPA3111D1
      Analog Input ? ?
      Class-D ? ?
      Mono ? ?
      8 ? ?
      26 ? ?
      4 ? ?
      102 ? ?
      0.05 ? ?
      10 ? ?
      Hardware ? ?
      Closed ? ?
      8 ? ?
      26 ? ?
      70 ? ?
      -40 to 85 ? ?
      Catalog ? ?

      方框圖 (1)
