LMH5401 8GHz 超寬帶全差動放大器

描述

LMH5401器件是一款針對射頻（RF），中頻（IF）或高速直流耦合時域應用。該器件非常適合于直流耦合或交流耦合應用.LMH5401在SE-DE或差分到差分（DE-DE）模式下工作時產生的二次諧波和三次諧波失真非常低。

此放大器針對SE-DE和DE -DE系統進行了優化。此器件具有直流到2GHz的超高可用帶寬.LMH5401可在廣泛的應用（如測試與測量，寬帶通信以及高速數據采集）中用于在信號鏈中進行SE-DE轉換，而無需外部平衡 - 非平衡變壓器。

該器件提供了共模參考輸入引腳，以便使放大器輸出共模符合ADC輸入要求。可選電源范圍介于3.3V和5V之[/p>

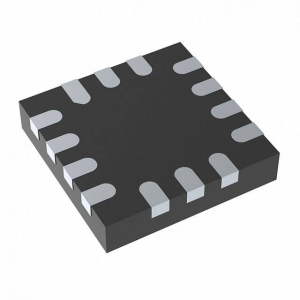

當器件由5V電源供電且達到275mW超低功耗時才能實現這一性能等級。采用德州儀器（TI）先進的互補BiCMOS工藝制成，并且采用節省空間的UQFN-14封裝以實現更高的性能。

_PP

<小>所有商標是其相應所有者的財產。

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

LMH5401	LMH3401
Bipolar Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?
1 ? ?	1 ? ?
3.15 ? ?	3.15 ? ?
5.25 ? ?	5 ? ?
6200 ? ?	7000 ? ?
2 ? ?	6.3 ? ?
17500 ? ?	18000 ? ?
1.25 ? ?	1.4 ? ?
3.8 ? ?	3.5 ? ?
55 ? ?	55 ? ?
1.2 ? ?	1.2 ? ?
No ? ?	No ? ?
Shutdown ? ?	Shutdown ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?
UQFN ? ?	UQFN ? ?
14UQFN: 6 mm2: 2.5 x 2.5(UQFN) ? ?	14UQFN: 6 mm2: 2.5 x 2.5(UQFN) ? ?
72 ? ?	72 ? ?
60000000 ? ?	10000000 ? ?
0.63 ? ?	0.63 ? ?
8000 ? ?	8000 ? ?
50 ? ?	50 ? ?
99 ? ?	96 ? ?
94 ? ?	102 ? ?
100 ? ?	10 ? ?
