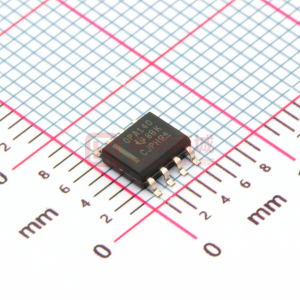

      OPA140 11MHz 單電源、低噪聲、精密軌至軌輸出 JFET 放大器

      數據：

      描述

      OPA140，OPA2140和OPA4140運算放大器（op amp）系列是一系列低功耗JFET輸入放大器，具有良好的漂移和低輸入偏置當前。包括V-的軌到軌輸出擺幅和輸入范圍允許設計人員利用JFET放大器的低噪聲特性，同時還可連接現代的單電源，精密模數轉換器（ADC）和數模轉換器（DAC）。

      OPA140可實現11 MHz單位增益帶寬和20 V /μs壓擺率，同時僅消耗1.8 mA（典型值）的靜態電流。它采用4.5 V至36 V單電源或±2.25 V至±18 V雙電源供電。

      所有型號均在-40°C至125°C范圍內工作，可用于最具挑戰性的環境。 OPA140（單通道）采用5引腳SOT-23,8引腳VSSOP和8引腳SOIC封裝; OPA2140（雙通道）采用8引腳VSSOP和8引腳SOIC封裝; OPA4140（四通道）采用14引腳SOIC和14引腳TSSOP封裝。

      特性

      • 極低偏移漂移：1μV/°C最大
      • 極低偏移：120μV
        • < li>低輸入偏置電流：最大10 pA
      • 非常低1 /f噪聲：250 nV PP ，0.1 Hz至10 Hz
      • 低噪聲： 5.1 nV /√ Hz
      • 壓擺率：20 V /μs
      • 低電源電流：2 mA最大值< /li>
      • 輸入電壓范圍包括V-電源
      • 單電源供電：4.5 V至36 V
      • 雙電源供電：±2.25 V至±18 V < /li>
      • 無相位反轉
      • 行業標準SOIC封裝
      • VSSOP，TSSOP和SOT-23封裝

      參數 與其它產品相比?精密 運算放大器 (Vos<1mV)

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Offset Drift (Typ) (uV/C)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      CMRR (Typ) (dB)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Input Bias Current (Max) (pA)
      Output Current (Typ) (mA)
      Features
      Architecture
      OPA140 OPA141 OPA145
      1 ? ? 1 ? ? 1 ? ?
      4.5 ? ? 4.5 ? ? 4.5 ? ?
      36 ? ? 36 ? ? 36 ? ?
      11 ? ? 10 ? ? 5.5 ? ?
      20 ? ? 20 ? ? 20 ? ?
      In to V-
      Out ? ?      		 In to V-
      Out ? ?      		 In to V-
      Out ? ?
      0.12 ? ? 3.5 ? ? 0.15 ? ?
      0.35 ? ? 2 ? ? 0.4 ? ?
      1.8 ? ? 1.8 ? ? 0.445 ? ?
      5.1 ? ? 6.5 ? ? 7 ? ?
      140 ? ? 126 ? ? 140 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC
      SOT-23
      VSSOP ? ?      		 SOIC
      VSSOP ? ?      		 SOIC
      VSSOP ? ?
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
      10 ? ? 20 ? ? 10 ? ?
      30 ? ? 30 ? ? 20 ? ?
      N/A ? ? N/A ? ? N/A ? ?
      FET ? ? FET ? ? FET ? ?

      方框圖 (2)

      技術文檔

      數據手冊（1）
      元器件購買 OPA140 相關庫存
