LME49721 高性能、高保真軌至軌輸入/輸出音頻運算放大器

數據： High Performance, High Fidelity Rail-to-Rail I/O Audio Operational Amplifier 數據表

描述

LME49721是一款低失真，低噪聲軌至軌輸入/輸出運算放大器，針對高性能，高性能進行了優化和完全指定保真應用。 LME49721軌到軌輸入/輸出運算放大器結合了先進的尖端工藝技術和最先進的電路設計，可提供卓越的信號放大，從而實現出色的性能。 LME49721具有極高的壓擺率和低THD + N，可輕松滿足苛刻的應用要求。為確保最具挑戰性的負載不受影響，LME49721具有±8.5V /μs的高壓擺率和±9.7mA的輸出電流能力。此外，動態范圍通過輸出級最大化，該輸出級將10kΩ負載驅動至任一電源電壓的10mV以內。

LME49721具有2.2V至5.5V的寬電源范圍。在此電源范圍內，LME49721的輸入電路可保持出色的共模和電源抑制，并保持其低輸入偏置電流。 LME49721的單位增益穩定。

特性

軌到軌輸入和輸出
輕松驅動10kΩ負載至每個電源電壓10mV以內
針對卓越的音頻信號保真度進行了優化
輸出短路保護

主要規格

電源電壓范圍： 2.2V至5.5V
靜態電流：2.15mA（典型值）

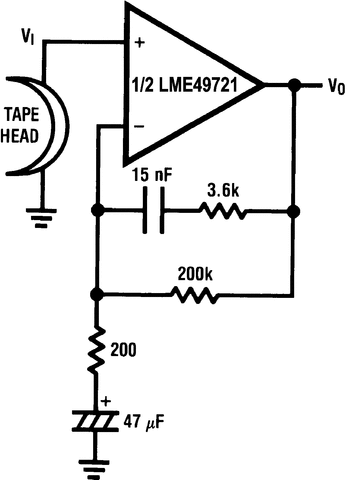

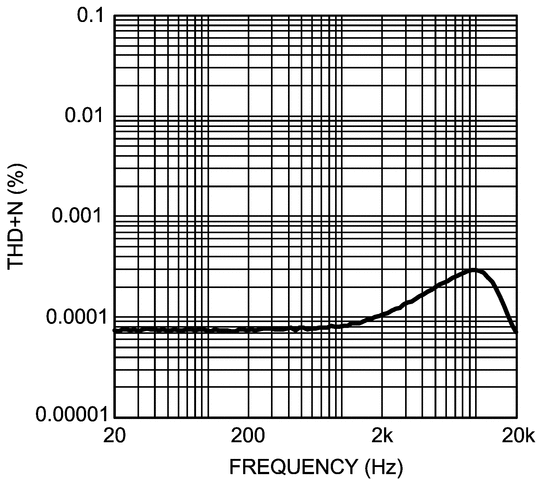

THD + N（A _V = 2，V _OUT = 4V _pp，f _IN = 1kHz）
- R _L =2kΩ：0.00008％（典型值）
- R _L =600Ω：0.0001％（典型值）
輸入噪聲密度：4nV /√ Hz （典型值），@ 1kHz
壓擺率：±8.5V /μs（典型值）
增益帶寬積：20MHz（典型值）
開環增益（R _L =600Ω）：118dB（典型值）
輸入偏置電流：40fA（典型值）
輸入失調電壓：0.3mV（典型值）
PSRR：103dB（典型值）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?音頻運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Features
THD + N @ 1 kHz (Typ) (%)
Rating
Operating Temperature Range (C)
Package Group
Output Current (Typ) (mA)
Package Size: mm2:W x L (PKG)
Architecture
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
?

LME49721
2 ? ?
2.2 ? ?
5.5 ? ?
20 ? ?
8.5 ? ?
In Out ? ?
1.5 ? ?
2.15 ? ?
4 ? ?
N/A ? ?
0.0002 ? ?
Catalog ? ?
-40 to 85 ? ?
SOIC ? ?
100 ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
Voltage FB ? ?
93 ? ?
1 ? ?
