OPA1622 是一款雙通道、雙極輸入、 SoundPlus音頻運算放大器。該器件在 1kHz 頻率下擁有2.8nV/√Hz 的超低噪聲密度和 –119.2dB 的超低 THD+N，同時還能夠以 100mW 的輸出功率驅動一個 32Ω 負載。OPA1622 具有極高的交流電源抑制比 (PSRR) 和共模抑制比 (CMRR) 技術規格，可消除來自電源的噪聲，因此非常適合便攜音頻 應用。此外，該器件還具有 +145mA/–130mA 的高輸出驅動能力。

數據手冊：*附件：OPA1622 具有高性能、低THD+N和雙極輸入的、SoundPlus?音頻運算放大器技術手冊.pdf

OPA1622 支持 ±2V 到 ±18V 的寬電源電壓范圍，每通道電源電流僅為 2.6mA。OPA1622 運算放大器的單位增益穩定，在寬范圍負載條件下可保持出色的動態性能。OPA1622 具有關斷模式，允許放大器從正常運行狀態切換至一個待機電流典型值低于 5μA 的狀態。此關斷特性專門用于消除進入或退出關斷模式時的喀噠和噼啪噪聲。

OPA1622 內部 采用 獨特布局，即使在過驅或過載條件下也可在通道間實現最低串擾和零交互。此器件的額定溫度介于 –40°C 至 +125°C 之間。

特性
? 高保真音質
? 超低噪聲：1kHz 時為 2.8nV/√Hz
? 超低總諧波失真 + 噪聲 (THD+N)：
–119dB（142mW/通道至 32Ω/通道）
? 寬增益帶寬產品：
32MHz (G = +1000)
? 高轉換率：10V/μs
? 高容性負載驅動能力：> 600pF
? 高開環增益：136dB（600Ω 負載）
? 低靜態電流：每通道 2.6mA
? 可降低喀噠和噼啪噪聲的低功耗關斷模式：每通道5μA
? 短路保護
? 寬電源電壓范圍：±2V 至 ±18V
? 采用小型超薄小外形尺寸無引線 (VSON)-10 封裝

引腳功能和配置

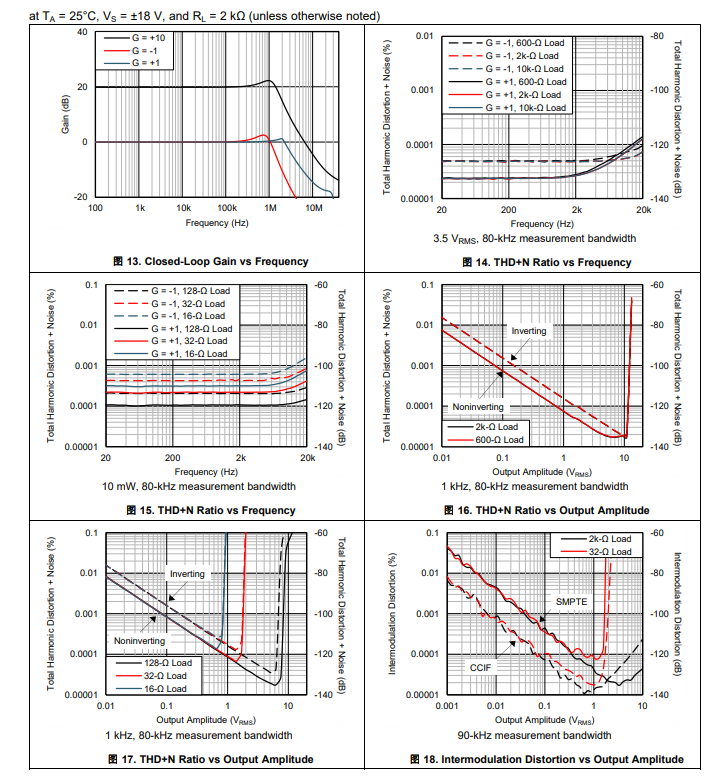

典型特性

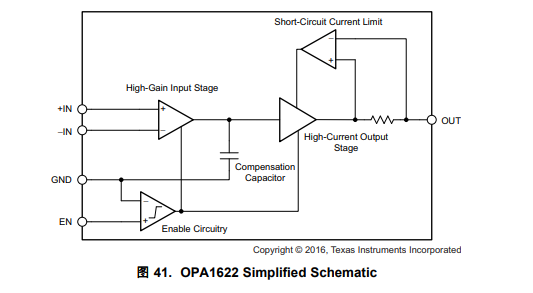

功能方框圖

應用
? 高保真 (HiFi) 耳機驅動器
? 專業音頻設備
? 模數混合控制臺
? 音頻測試和測量
? 高端 藍光碟?播放器
? 高端影音 (A/V) 接收器
