      TLV6001 適用于成本敏感型系統的 1MHz 低功耗運算放大器

      數據：

      描述

      TLV600x系列單通道，雙通道和四通道運算放大器是專門針對通用應用進行設計的。該系列器件具有軌到軌輸入和輸出（ RRIO）擺幅，低靜態電流（典型值：75μA），高帶寬（1MHz）以及低噪聲（1KHz時為28 nV /√ Hz ）等特性，對于要求在成本和性能之間取得良好平衡的應用而言極具吸引力，例如消費類電子產品，煙霧探測器和白色家電.TLV600x具有低輸入偏置電流（典型值：±1.0pA） ，因此適用于源阻抗高達兆歐級的應用。

      TLV600x采用穩健耐用的設計，方便電路設計人員使用。該器件在高達150pF的容性負載條件下單位增益穩定，并集成有射頻/EMI抑制濾波器，在過驅條件下不會出現反相而且具有高靜電放電（ESD）保護（4kV人體放電模型（HBM））。

      此類器件經過優化，適合在1.8V（±0.9V）至5.5V（± 2.75V）的低電壓狀態下工作，并可在-40°C至125°C的溫度范圍內額定運行。

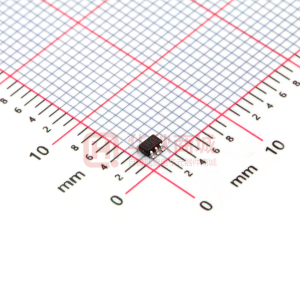

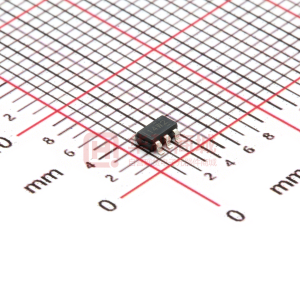

      TLV6001（單通道）采用SC70-5和SOT23-5封裝。 TLV6002（雙通道）采用SOIC-8和VSSOP-8封裝，TLV6004（四通道）采用TSSOP-14封裝。

      特性

      • 面向成本敏感型系統的精密放大器
      • 低靜態電流：75μA/通道
      • 電源電壓范圍：1.8V至5.5V
      • 輸入電壓噪聲密度：1kHz時為28nV /√ Hz
      • 軌到軌輸入和輸出
      • 增益帶寬：1MHz的
      • 低輸入偏置電流：1pA的
      • 低失調電壓：0.75mV
        • < li>單位增益穩定
      • 內部射頻（RF）和電磁干擾（EMI）濾波器
      • 工作溫度范圍：
        -40°C至+ 125°C

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?通用 運算放大器

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Offset Drift (Typ) (uV/C)
      Features
      Input Bias Current (Max) (pA)
      CMRR (Typ) (dB)
      Output Current (Typ) (mA)
      Architecture
      TLV6001 LM321 LMV321 LMV358A OPA313 TLV2313 TLV313 TLV6002 TLV6004 TLV9001 TLV9002
      1 ? ? 1 ? ? 1 ? ? 2 ? ? 1 ? ? 2 ? ? 1 ? ? 2 ? ? 4 ? ? 1 ? ? 2 ? ?
      1.8 ? ? 3 ? ? 2.7 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ?
      5.5 ? ? 32 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      0.5 ? ? 0.5 ? ? 1 ? ? 1.7 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 2 ? ? 2 ? ?
      In
      Out ? ?      		 In to V- ? ? In to V-
      Out ? ?      		 In to V-
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?
      4.5 ? ? 7 ? ? 7 ? ? 4 ? ? 2.5 ? ? 3 ? ? 3 ? ? 4.5 ? ? 4.5 ? ? 1.6 ? ? 1.5 ? ?
      0.075 ? ? 0.45 ? ? 0.13 ? ? 0.08 ? ? 0.05 ? ? 0.065 ? ? 0.065 ? ? 0.075 ? ? 0.075 ? ? 0.060 ? ? 0.06 ? ?
      28 ? ? 40 ? ? 39 ? ? 33 ? ? 25 ? ? 26 ? ? 26 ? ? 28 ? ? 28 ? ? 30 ? ? 28 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 125
      -40 to 85 ? ?      		 -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SC70
      SOT-23 ? ?      		 SOT-23 ? ? SC70
      SOT-23 ? ?      		 SOIC
      VSSOP ? ?      		 SC70
      SOT-23 ? ?      		 SOIC
      VSSOP ? ?      		 SC70
      SOT-23 ? ?      		 SOIC
      VSSOP ? ?      		 TSSOP ? ? SC70
      SOT-23 ? ?      		 SOIC
      TSSOP
      VSSOP
      WSON ? ?
      5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? 5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8TSSOP: 19 mm2: 6.4 x 3(TSSOP)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
      See datasheet (WSON) ? ?
      2 ? ? 7 ? ? 5 ? ? 1 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 0.6 ? ? 4 ? ?
      Cost Optimized
      EMI Hardened
      Small Size ? ?      		 N/A ? ? Small Size ? ? Cost Optimized
      EMI Hardened ? ?      		 Small Size
      EMI Hardened ? ?      		 Cost Optimized
      EMI Hardened ? ?      		 Cost Optimized
      EMI Hardened
      Small Size ? ?      		 Cost Optimized
      EMI Hardened ? ?      		 Cost Optimized
      EMI Hardened ? ?      		 Cost Optimized
      EMI Hardened ? ?      		 Cost Optimized
      EMI Hardened ? ?
      76 ? ? 250000 ? ? 250000 ? ? ? 10 ? ? ? ? 76 ? ? 76 ? ? ? ?
      76 ? ? 85 ? ? 65 ? ? 95 ? ? 80 ? ? 85 ? ? 85 ? ? 76 ? ? 76 ? ? 95 ? ? 90 ? ?
      15 ? ? 20 ? ? 60 ? ? 40 ? ? 15 ? ? 15 ? ? 15 ? ? 15 ? ? 15 ? ? 40 ? ? 15 ? ?
      CMOS ? ? Bipolar ? ? Bipolar ? ? CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ?
