UCC28950 具有同步整流的綠色環保相移全橋控制器

數據： UCC28950 Green Phase-Shifted Full-Bridge Controller With Synchronous Rectification 數據表

描述

UCC28950增強型相移控制器基于德州儀器的行業標準UCx895相移控制器系列，其增強功能可提供當今高性能電源的最佳效率系統。 UCC28950實現了對全橋的高級控制以及同步整流器輸出級的主動控制。

初級側信號允許可編程延遲，以確保ZVS在寬負載電流和輸入電壓范圍內工作，而負載電流自然地調整次級側同步整流器的開關延遲，從而最大限度地提高整體系統效率。

UCC28950還提供多種輕載管理功能，包括突發模式和動態SR開/關控制，當進入和退出不連續電流模式（DCM）操作時，確保ZVS操作延長至更輕負載。

此外，UCC28950還支持電流或電壓模式控制。可編程開關頻率高達1 MHz，具有多種保護功能，包括逐周期電流限制，UVLO和熱關斷。可以在兩個轉換器之間輕松安排90度相移交錯同步操作。

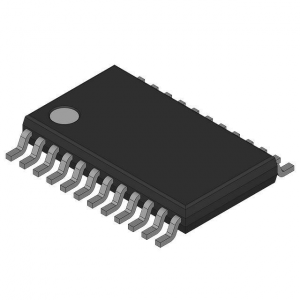

UCC28950采用TSSOP-24封裝。

對于所有可用封裝，請參見可訂購的附錄。數據表的結尾。

特性

增強型寬范圍諧振零電壓開關（ZVS）功能
直接同步整流器（SR）控制
輕載效率管理，包括
- 突發模式操作
- 不連續導通模式（DCM），帶可編程閾值的動態SR開關控制
- 可編程自適應延遲
具有可編程斜率補償和電壓模式控制的平均或峰值電流模式控制
使用DCM模式自然處理預偏置啟動
閉環軟啟動和啟用功能
雙向同步可編程開關頻率高達1 MHz
（±3％）逐周期電流限制保護支持打嗝模式
150-μA啟動電流
V _DD欠壓鎖定
寬溫度范圍-40°C至+ 125°C

參數 與其它產品相比?PWM 與諧振控制器

?
Topology
Control Method
Vin (Min) (V)
Vin (Max) (V)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Duty Cycle (Max) (%)
Gate Drive (Typ) (A)
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

UCC28950	LM5046	UCC2895	UCC3895
Phase-Shifted Full-Bridge ? ?	Phase-Shifted Full-Bridge ? ?	Phase-Shifted Full-Bridge ? ?	Phase-Shifted Full-Bridge ? ?
Current Voltage ? ?	Current Voltage ? ?	Current Feedforward Voltage ? ?	Current Feedforward Voltage ? ?
7.3 ? ?	14 ? ?	11 ? ?	11 ? ?
20 ? ?	105 ? ?	17 ? ?	17 ? ?
1000 ? ?	2000 ? ?	1000 ? ?	1000 ? ?
7.3/6.75 ? ?	Programmable/1.25V ? ?	11/9 ? ?	11/9 ? ?
95 ? ?	50 ? ?	100 ? ?	100 ? ?
0.2 ? ?	1.5 2 ? ?	0.1 ? ?	0.1 ? ?
Adjustable Switching Frequency Current Limiting Error Amplifier Light Load Efficiency Multi-topology Soft Start Soft Switching Synchronization Pin ? ?	Adjustable Switching Frequency Current Limiting Error Amplifier HV Start-up Soft Start Soft Switching ? ?	Adjustable Switching Frequency Current Limiting Error Amplifier Multi-topology Soft Start Soft Switching Synchronization Pin ? ?	Adjustable Switching Frequency Current Limiting Error Amplifier Multi-topology Soft Start Soft Switching Synchronization Pin ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	0 to 70 ? ?
24TSSOP ? ?	28HTSSOP 28WQFN ? ?	20PDIP 20SOIC 20TSSOP ? ?	20PDIP 20SOIC 20TSSOP ? ?
