TPS54260-EP 具有 Eco-mode? 的 3.5V 至 60V 輸入、2.5A 降壓轉換器

數據:

描述

TPS54260-EP器件是一款集成了高側MOSFET的60V,2.5A降壓穩壓器。它具有電流模式控制功能,可輕松實現外部補償并靈活選擇組件。低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至138μA。它使用了使能引腳,在該引腳為低電平時,關斷電源電流
將降至1.3μA。

欠壓鎖定在內部設定為2.5V,但可采用使能引腳將之提高。輸出電壓啟動斜坡由慢啟動引腳控制,我們還可以通過配置該引腳來控制排序和跟蹤。開漏電源狀態良好信號表示輸出處于標稱電壓的94%至107%之內。

寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。

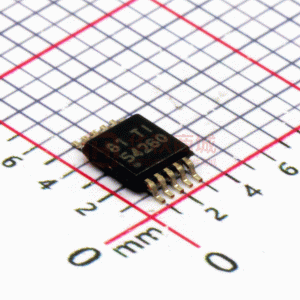

TPS54260-EP采用10引腳熱增強型HVSSOP封裝和10引腳3mm×3mm VSON封裝。

特性

  • 3.5V至60V輸入電壓范圍
  • 200mΩ高側金屬氧化物半導體場效應應晶體(MOSFET)
  • 可在輕負載條件下使用脈沖跳躍Eco-mode?控制機制實現高效率
  • 138μA靜態工作電流
  • 1.3μA關斷電流
  • 100kHz至2.5MHz開關頻率
  • 同步至外部時鐘
  • 可調緩啟動和定序
  • 欠壓(UV)和過壓( OV)電源正常輸出
  • 可調UVLO電壓和滯后
  • 0.8V內部電壓基準
  • 10引腳HVSSOP封裝和10引腳3mm×3mm VSON封裝
  • 由WEBENCH ?軟件工具支持
  • 支持國防,航天和醫療應用
    • 受控基線
    • 同一組裝和測試場所
    • 同一制造場所
    • 支持軍用(-55°C至125°C)溫度范圍
    • 延長的產品生命周期
    • 延長的產品變更通知
    • 產品可追溯性

所有商標均為p他們各自所有者的roperty。

參數 與其它產品相比?非隔離式直流/直流開關穩壓器

?
Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group
TPS54260-EP
Converter ? ?
3.5 ? ?
60 ? ?
0.8 ? ?
58 ? ?
2.5 ? ?
1 ? ?
98 ? ?
100 ? ?
2500 ? ?
0.138 ? ?
-55 to 125 ? ?
Catalog ? ?
MSOP-PowerPAD
VSON ? ?
