ISO124 成本最低的精密隔離放大器

數據： ISO124 ±10-V Input, Precision Isolation Amplifier 數據表

描述

ISO124是一種精密隔離放大器，采用了新穎的占空比調制解調技術。信號通過2 pF差分電容屏障以數字方式傳輸。利用數字調制，屏障特性不會影響信號完整性，從而在屏障上產生出色的可靠性和良好的高頻瞬態免疫性。兩個阻隔電容都嵌在包裝的塑料體中。

ISO124易于使用。操作不需要外部組件。鍵指定為0.010％最大非線性，50-kHz信號帶寬和200-μV/°CV _OS漂移。電源范圍為±4.5 V至±18 V，靜態電流為±5 mA（V _S1），±5.5 mA（V _S2）使ISO124設備成為ISO124提供16引腳PDIP和28引腳SOIC塑料表面貼裝封裝。

特性

100％經過高壓擊穿測試
額定1500 Vrms
高IMR：140 60 Hz時的dB
最大非線性：0.010％
雙極操作：V _O =±10 V
封裝：PDIP- 16和SOIC-28
易用性：固定單位增益配置
電源范圍：±4.5 V至±18 V

所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離放大器

?
Common Mode Rejection Ratio (Typ) (dB)
Isolation Working Voltage VIOWM (rms) (V)
Small Signal Bandwidth (Typ) (kHz)
Leakage Current at 240V/60Hz (Max) (uArms)
Gain Non-Linearity (+/-) (Max) (%)
Rating
Pin/Package
Operating Temperature Range (C)
?

ISO124	ISO122
140 ? ?	140 ? ?
1500 ? ?	1500 ? ?
50 ? ?	50 ? ?
0.5 ? ?	0.5 ? ?
0.01 ? ?	0.02 ? ?
Catalog ? ?	Catalog ? ?
8PDIP 8SOIC ? ?	8PDIP 8SOIC ? ?
-25 to 85 ? ?	-25 to 85 ? ?

方框圖 (1)

技術文檔

數據手冊（1）

ISO124 ±10-V Input, Precision Isolation Amplifier 數據表

元器件購買 ISO124 相關庫存

隔離放大器

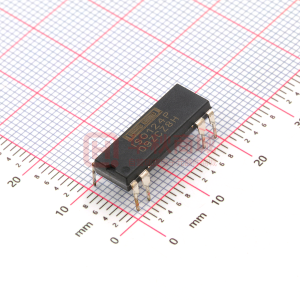

型號：ISO124P 封裝：PDIP-16(8)_20X6.6MM

品牌：TI 描述：隔離放大器 1 電路 8-PDIP

金額：￥207.00001
去購買
隔離放大器

型號：ISO124U/1K 封裝：SOIC8_17.9X7.5MM

品牌：TI 描述：隔離放大器 1 電路 SOIC8_17.9X7.5MM

金額：￥44.00000
去購買
