AMC1200-Q1 是一款高精度隔離放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的二氧化硅 (SiO 2 ) 隔離層隔開。 該隔離層經 UL1577 與 IEC60747-5-2 標準認證，可提供高達 4000V峰值的電氣隔離。 當與隔離電源配合使用時，該器件可防止共模高電壓線路上的噪聲電流進入本地接地并干擾或損壞敏感電路。

數據手冊：*附件：AMC1200-Q1 汽車級、±250mV輸入、精密電流檢測基本隔離式放大器技術手冊.pdf

AMC1200-Q1 的輸入針對直接連接至分流電阻器或其它低電壓電平信號源進行了優化。 該器件優異的性能支持準確的電流控制，從而可實現系統級節電，特別是在電機控制應用中，可實現更低的轉矩波紋。 輸出信號的共模電壓可自動調節至 3V 或 5V 低側電源。

AMC1200-Q1 經過全面認證，適用于 -40 °C 至 105 °C 的擴展工業溫度應用，其采用表面貼裝 (SMD) 型鷗翼 -8 封裝。

特性

• 具有符合 AEC-Q100 的下列結果：
  • 器件溫度 2 級：-40°C 至 105°C 的環境運行溫度范圍
  • 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H2
  • 器件充電器件模型 (CDM) ESD 分類等級 C3B
• 針對分流電阻器進行優化的 ±250mV 輸入電壓范圍
• 極低非線性：5V 時最大值為 0.075%
• 低偏移誤差：最大值 1.5mV
• 低噪聲：典型值 3.1mVRMS
• 低高側電源電流：5V 時最大值為 8mA
• 輸入帶寬：最小值 60kHz
• 固定增益：8（精度 0.5%）
• 高共模抑制比：108dB
• 3.3V 低側工作電壓
• 經認證的電流隔離：
  • 通過 UL1577 與 IEC60747-5-2 認證
  • 隔離電壓：4000V峰值
  • 工作電壓：1200V峰值
  • 瞬態抗擾度：最小值 10kV/μs
• 在額定工作電壓下使用壽命通常為 10 年（請參閱應用報告）
• 可在擴展工業溫度范圍內運行

引腳功能和配置

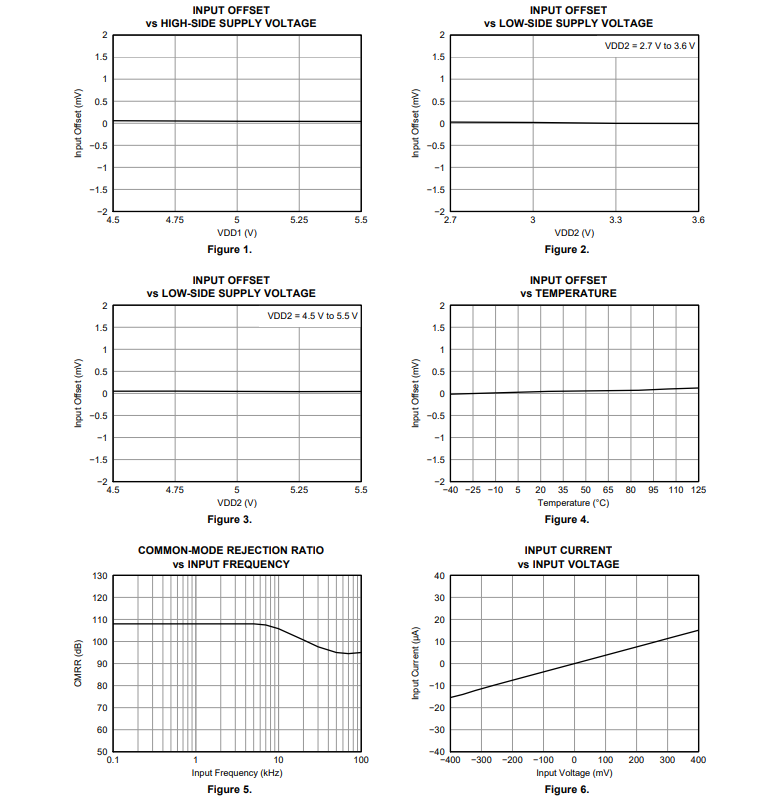

典型特性

應用范圍
? 在下列應用中基于分流電阻器的電流感測：
– 電機控制
– 綠色環保能源
– 變頻器
– 不間斷電源
