AMC1200 和 AMC1200B 是高精度隔離放大器，通過磁場抗擾度較高的二氧化硅 (SiO 2 ) 隔離層隔離輸出和輸入電路。該隔離層經 UL1577 與 VDE V 0884-10 標準認證，可提供高達 4250 VPEAK (AMC1200B) 或 4000 VPEAK (AMC1200) 的電流隔離。通過與隔離電源配合使用，這些器件可防止共模高電壓線路上的噪聲電流進入本地接地并干擾或損害敏感電路。

數據手冊：*附件：AMC1200 ±250mV輸入、精密電流檢測基本隔離式放大器技術手冊.pdf

AMC1200 或 AMC1200B 的輸入針對直接連接至分流電阻器或其它低電壓電平信號源進行了優化。該器件性能優異，支持精確電流控制，從而降低系統級功耗 （尤其在電機控制應用中）并減少扭矩紋波?？勺詣訉⑤敵鲂盘柕墓材ｋ妷赫{節為 3V 或
5V 低側電源電壓。

AMC1200 和 AMC1200B 在擴展工業溫度范圍內（–40°C 到 105°C）完全額定運行，采用寬體 8 引腳小外形尺寸集成電路 (SOIC) (DWV) 封裝以及 gullwing 8 (DUB) 封裝。

特性
? 針對分流電阻進行優化的 ±250mV 輸入電壓范圍
? 極低非線性度：5V 時最大值為 0.075%
? 低偏移誤差：最大值為 1.5mV
? 低噪聲：3.1mVRMS（典型值）
? 低高側電源電流：
5V 時最大值為 8mA
? 輸入帶寬：最小值為 60kHz
? 固定增益：8（精度為 0.5%）
? 高共模抑制比：108dB
? 3.3V 低側工作電壓
? 經認證的電流隔離：
– 已通過 UL1577 和 VDE V 0884-10 批準
– 隔離電壓：4250 VPEAK (AMC1200B)
– 工作電壓：1200 VPEAK
– 瞬態抗擾度：10kV/μs（最小值）
? 在額定工作電壓下使用壽命通常為 10 年（請參閱應用報告）
? 可在擴展工業溫度范圍內運行

引腳功能和配置

典型特性

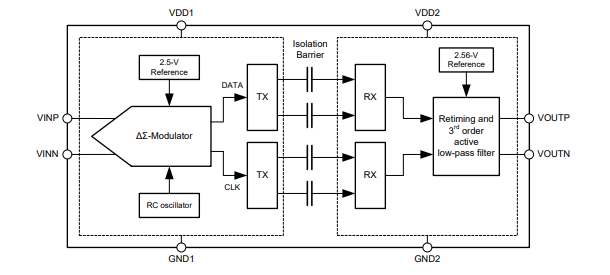

功能方框圖

應用
? 在下列應用中基于分流電阻器的電流感測：
– 電機控制
– 綠色環保能源
– 變頻器
– 不間斷電源
