在“雙碳”政策的推動下，雙電機憑借高效化、集成化、智能化等特性，在新能源汽車、工業自動化、醫療設備以及可再生能源等領域的重要性日益凸顯。根據Business Research insights數據預測，2024年全球雙電機市場規模約為27億美元，2025年~2033年，將以7.2%的復合年增長率，從28.9億美元增長到50億美元。

為了滿足行業對更高效和更可靠方案的需求，極海推出了APM32F411低壓無感FOC雙電機參考方案，其中還搭配了2顆GHD3440電機專用柵極驅動器。整個方案兼具高效率、高可靠和高性比等優勢；低噪音設計，可提供更好的用戶體驗；同時還配備完善的過流、過壓、故障診斷等功能，適用于空調、冰箱等智能家電、以及攝像云臺、AGV底盤、無人機電調、洗拖機器人、伺服電機、汽車電機、燃料泵等多場景應用。

APM32F411低壓無感FOC雙電機

參考方案介紹

本方案前級通過APM32F411高性能高適配型MCU，集成兩個高級定時器，每個高級定時器可輸出三路帶死區的互補 PWM，實現單芯片驅動兩路BLDC 或 PMSM；集成兩個12位高精度ADC分別對兩路PMSM獨立采樣。后級則通過GHD3440電機專用柵極驅動器進行驅動信號放大，來控制MOSFET開關，最終實現對BLDC 或 PMSM的FOC控制。

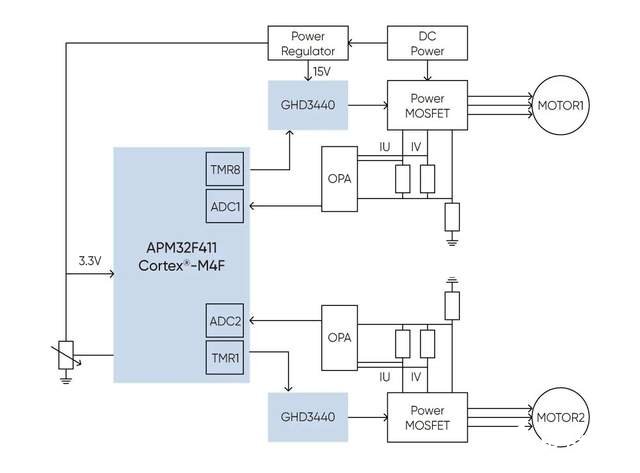

方案框圖

雙電機應用于無人機電調

方案優勢

高算力控制：?APM32F411主控芯片搭載Cortex-M4F內核，主頻高達120MHz，可在單核內實現兩路速度環、電流環雙環運算，實現雙路獨立PMSM或BLDC控制；

豐富接口資源：集成U(S)ART、I2C、QSPI、SDIO、CAN等，既能滿足無感/無感FOC控制、有感/無感方波控制，還能支持霍爾、磁編、光電等類型編碼器；

執行效率高：MCU芯片以32KHz頻率執行電流環，執行時間14μs，僅占執行周期的50%，剩余時間還可用于執行速度環、PFC、通信、顯示等任務；

支持單/雙電阻采樣、三相反電勢采樣；

12V~72V DC寬電壓輸入，單電機最大功率100W。

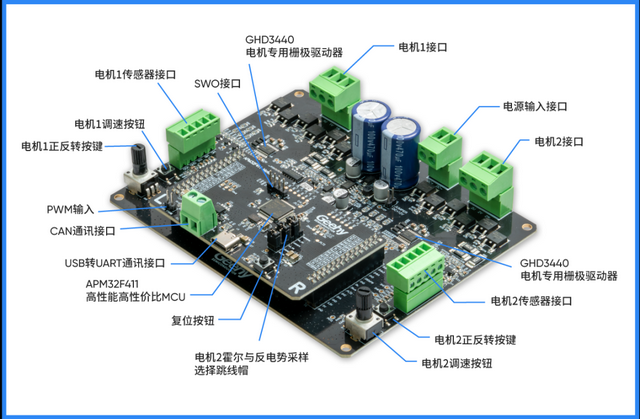

電路板實物圖

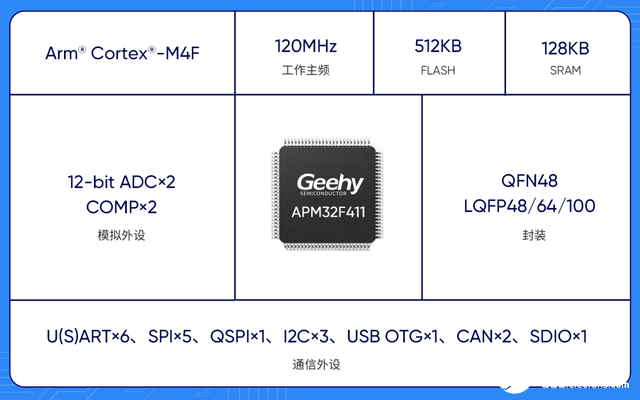

APM32F411高性能高適配型MCU

Cortex-M4F內核，主頻高達?120MHz，支持FPU和DSP指令，性能強勁，能輕松應對復雜的電機控制任務；

集成高達128KB的SRAM、512KB的Flash、以及SMC，配合強勁運算性能，可運行豐富算法，為方案設計提供廣闊的發揮空間；

豐富外設資源：U(S)ARTx6、I2Cx3、SPIx5、QSPIx1、USB_OTGx1、CANx2、SDIOx1；

內置CRC32運算單元，可為用戶提供高集成、高可靠的SoC方案。

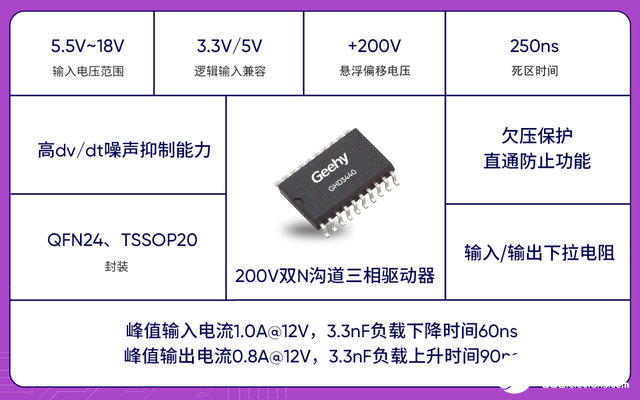

GHD3440電機專用柵極驅動器

200V雙N溝道三相驅動器，適用于各種電池供電的直流無刷電機應用方案；

支持5.5V~18V輸入電壓范圍，3.3V/5V邏輯輸入兼容，有效放大電路控制信號，實現對電機的高精度、高速度以及低功耗的控制；

內置欠壓保護、直通防止功能，250ns死區時間；

峰值輸入電流1.0A@12V，3.3nF負載下降時間60ns；峰值輸出電流0.8A@12V，3.3nF負載上升時間90ns，能迅速對輸入信號或負載變化作出精準反應，提高電機運行效率；

工作溫度范圍-40~+105℃，可保障在嚴苛工作環境下的穩定運行。

面向電機控制市場，極海APM32F411低壓無感FOC雙電機參考方案，可提供配套技術文檔、軟硬件開發工具和本地化服務支持，以滿足高端消費電子與工業控制領域的多樣化需求，助力工程師快速上手進行性能評估和二次開發。面向電機應用智能化與物聯網升級，極海將持續優化產品線，強化產品性能，助力雙電機技術向高性能、高能效與低成本方向發展。
