一、555時基電路介紹

　　555時基電路是一種將模擬功能與邏輯功能巧妙結合在同一硅片上的組合集成電路。它設計新穎，構思奇巧，用途廣泛，備受電子專業設計人員和電子愛好者的青睞，人們將其戲稱為偉大的小IC。

　　555時基電路工作原理

　　A1與A2的輸出端控制RS觸發器狀態和放電管開關狀態。當輸入信號自6腳，即高電平觸發輸入并超過參考電平2/3VCC時，觸發器復位，555的輸出端3腳輸出低電平，同時放電開關管導通；當輸入信號自2腳輸入并低于1/3VCC進，觸發器復位，555的3腳輸出高電平，同時放電開關管導通；當輸入信號自2腳輸入并低于1/3VCC進，觸發器復位，555的3腳輸出高電平，同時放電開關管截止。RD是復位端（4腳），當RD=0，555輸出低電平。平時RD端開路或接VCC。

　　Vc是控制電壓端（5腳），平時輸出2/3VCC作為比較器A1的參考電平，當5腳外接一個輸入電壓，即改變了比較器的參考電平，從而實現對輸出的另一種控制，在不接外加電壓時，通常接一0.01uF的電容器到地，起濾波作用，以消除外來的干擾，以確保參考電平的穩定。

　　T為放電管，當T導通時，將給接于腳7的電容器提供低阻放電通路。

　　555定時器主要是與電阻、電容構成充放電電路，并由兩個比較器來檢測電容器上的電壓，以確定輸出電平的高低和放電開關管的通斷。這就很方便地構成從微秒到數十分鐘的延時電路，可方便地構成單穩態觸發器，多諧振蕩器，施密特觸發器等脈沖產生或波形變換電路。

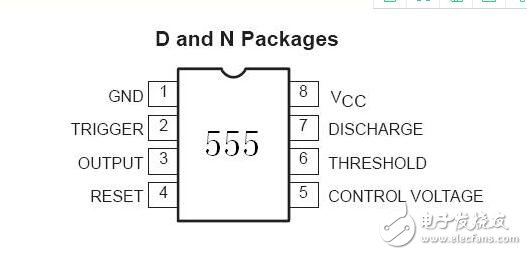

　　555時基電路引腳圖

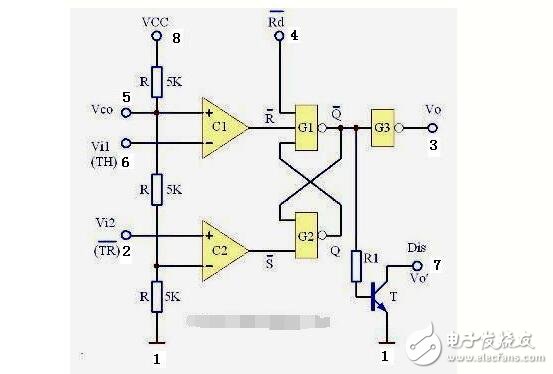

　　555時定時器內部結構圖

　　鑒于各種雙極型的555集成塊的內部電路大同小異，下面我們以CA555為例分析其內部電路和原理。從CA555時基電路的內部等效電路圖中可看到，VTl-VT4、VT5、VT7組成上比較器Al，VT7的基極電位接在由三個5kΩ電阻組成的分壓器的上端，電壓為?VDD；VT9-VT13組成下比較器A2，VTl3的基極接分壓器的下端，參考電位為?VDD。在電路設計時，要求組成分壓器的三個5kΩ電阻的阻值嚴格相等，以便給出比較精確的兩個參考電位?VDD和?VDD。VTl4-VTl7與一個4.7kΩ的正反饋電阻組合成一個雙穩態觸發電路。VTl8-VT21組成一個推挽式功率輸出級，能輸出約200mA的電流。VT8為復位放大級，VT6是一個能承受50mA以上電流的放電晶體三極管。雙穩態觸發電路的工作狀態由比較器A1、A2的輸出決定。

　　二、CD4026介紹

　　CD4026是一款同時兼備十進制計數和七段譯碼兩大功能的芯片，通常在CP脈沖的作用下為共陰極七段LED數碼管顯示提供輸入信號。CD4026同時具有顯示譯碼功能，可將計數器的十進制計數轉換為驅動數碼管顯示的七位顯示碼，省去了專門的顯示譯碼器。CD4026的輸出abcdefg直接與LED數碼管連接。

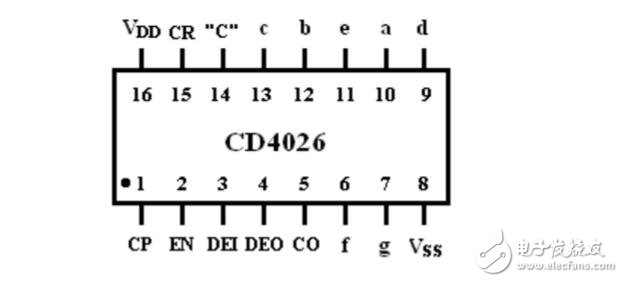

　　cd4026引腳圖

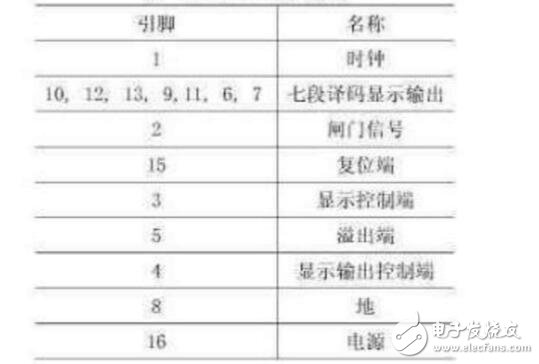

　　cd4026引腳功能
