門鈴電路,簡單門鈴電路

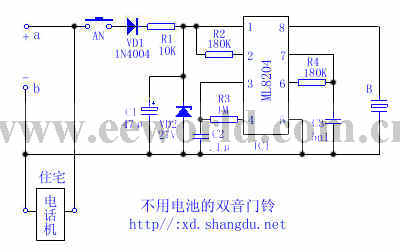

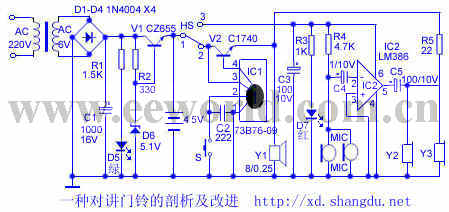

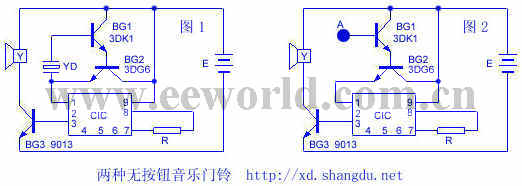

叮咚門鈴 下圖是一種能發出“叮、咚”聲的門鈴的電原理圖。它是利用一塊時基電路集成塊和外圍元件組成的。它的音質優美逼真，裝調簡單容易、成本較低，一節6V迭層電池可用三個月以上，耗電量較低。 圖中的IC便是時基電路集成塊555，它構成無穩態多諧振蕩器。按下按鈕AN（裝在門上），振蕩器振蕩，振蕩頻率約700Hz，揚聲器發出“?！钡穆曇?。與此同時，電源通過二極管D1給C1充電。放開按鈕時，C1便通過電阻R1放電，維持振蕩。但由于AN的斷開，電阻R2被串入電路，使振蕩頻率有所改變，大約為500Hz左右，揚聲器發出“咚”的聲音。直到C1上電壓放到不能維持555振蕩為止。“咚”聲的余音的長短可通過改變C1的數值來改變。 不用電池的雙音門鈴 隨著電話機的普及率越來越高，擁有住宅電話的家庭也越來越多，但大多數住宅電話使用率很低，利用電話入戶饋線提供的48V（60V）直流饋電作電子門鈴的工作能源是經濟實用的?，F介紹一款不用電池的雙音門鈴電路。電路原理如圖所示，不難看出，圖中電路是常規的電話機振鈴電路的變型。a、b分別是電話機入戶線的正、負兩端。AN為常開型門鈴按鈕，在電話機候機時，按下AN，程控交換機提供的48V（或60V）電壓，直流饋電經VD1、R1對電容C1充電，當C1端電壓Vc達到IC1的起控電壓時，IC1起振送出雙音電子鈴流使蜂鳴器B發聲，告知主人有客來訪。而當電話機正在使用時，則圖中a、b之間的電壓較低達不到IC1的起控電壓，此時，即使按下AN門鈴按鈕也不工作，這是因為由于R1取值較大，遠大于電話機的阻抗。故AN按下時對電話機的正常通話無影響。也對程控交換機無不良影響，僅在使用門鈴時對其間打入的電話遇忙。 一種對講門鈴的剖析及改進 有一種對講門鈴的電路如圖，其工作原理如下：平時掛機時叉簧開關HS的1、2觸點接通，用AC220V供電，V1有直流輸出，此電壓既對電池充電，也加到音樂IC的③腳。如按一下S，則音樂IC的②腳受觸發，④腳有音樂信號輸出，經V2放大后推動揚聲器發聲，同時經R5推動Y2、Y3。摘機后，叉簧開關HS的1、3接點接通，通話電路接通電源，這時可進行對講。 本對講門鈴由于音頻放大器IC2（LM386）的增益很高，容易使Y2、Y3產生嘯叫聲。經筆者實際驗證，只要在Y2、Y3兩端并聯一只幾pF的小電容，嘯叫聲即可消除。 不用按鈕的音樂門鈴 本文介紹一種不用按鈕的音樂門鈴，來人只要站在門鈴前，便可自動發出門鈴聲。 該音樂門鈴電路原理如附圖所示。IC1等元件組成紅外發射電路，由IC1、RP、R1、C1構成多諧振蕩頻率，按圖示元件數據，振蕩頻率約40kHz，輸出電流為100--200mA，可驅動紅外發光二極管D1發射出40kHz調制紅外脈沖。IC2是紅外接收芯片，靈敏度高、增益高、輸出波形好，并具有鑒頻功能。紅外接收管D2接收到40kHz頻率的紅外脈沖后，轉換為電信號，送入IC2第⑦腳，經放大和C5、L調諧以及IC2內部電路檢波、整形后，由第①腳輸出脈沖信號。 平時，IC2第①腳輸出低電瓶，D3截止，音樂集成電路IC3無觸發脈沖，不產生音樂信號輸出，揚聲器B不發聲。當有人站在門前遮擋D1發射的紅外信號時，IC2第①腳電位瞬間由低電平變為高電平，經D3觸發IC3輸出音樂信號，由V放大推動揚聲器發聲。 IC1選用NE555，IC2為μPC1373，IC3選用9300系列音樂集成電路。D1可用SE303A或LM66R型 5mm圓形紅外發光二極管，D2可用PH302方形紅外接收二極管。V為9013NPN管，β≥100。B選用YD58--1型、8Ω/0.25W小口徑揚聲器。L用?0.08mm高強度漆包線，在小型晶體管收音機的中頻變壓器骨架上密繞30匝即可。 兩種無按鈕音樂門鈴 門鈴均需安裝按裝，因而存在著安裝麻煩和易于丟失損壞等問題。用復合開關管代替機械觸發開關制作的音樂門鈴，即可克服上述弊端。 圖1為振動式。當有人用手敲門時，安裝在門內側的壓電陶瓷片YD受到振動而產生相應的音頻電壓，使復合管開關BG1和BG2導通，音樂電路CIC受到觸發即演奏一段樂曲。壓電陶瓷片以采用直徑較大的為宜，用502膠水
