555時基電路內部結構

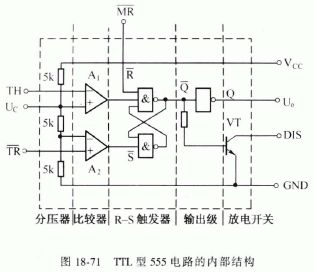

555時基電路分TTL 和CMOS 兩大類。圖18-71 是TTL 型電路的內部結構圖。從圖中可以看出，它是由分壓器、比較器、R-S 觸發器、輸出級和放電開關等組成的。

電路中的比較器的主要功能是對輸入電壓和分壓器形成的基準電壓進行比較，把比較的結果用高電平"1 "或低電平"0" 兩種狀態在其輸出端表現出來。555 電路中的RS觸發器是由兩個與非門交叉連接構成的。為了使R-S 觸發器直接置零，觸發器還引出一個? 端，只要在 端置入低電平"0"，不管觸發器原來處于什么狀態，也不管它輸入端加的是什么信號，觸發器會立即置零，即Q=O=Uo所以端也稱為總復位端。

為了使555 電路有更好的性能，觸發器的輸出端Q 是經非門反相后送到輸出端Uo的。由于非門的放大作用， 555 電路的負載能力得到提高。

555 電路在使用中大多跟電容器的充放電有關，例如用555 組成定時電路時，定時的長短是由RC 電路的充電時間常數確定的。為了使定時器能反復使用，在完成一次定時控制后，應將電容C 上的電荷放掉，為下一次定時工作做好準備。因此在555 電路中特設了一個放電開關，它就是三極管VT。當555 電路輸出端電平Uo =0 時， =1, VT 處于導通狀態;當輸出端電平Uo =1 時，=0 , VT 處于截止?fàn)顟B(tài)，相當于DIS 端開路。因此三極管VT 起到了一個開關的作用。當Uo = 0 時，開關閉合，為電容提供了一個接地的放電通路;當Uo = 1 時，開關斷開， DIS 端開路，電容器不能放電。

電路中的Uc 端為外加基準電壓的控制端。
由于制造工藝的原因， CMOS 型555 時基電路的內部結構和TTL型555 時基電路是不太一樣的，如圖18-72 所示。但它們的引腳功能及輸入和輸出邏輯功能是相同的，兩種555 電路有著完全相同的外特性。

為了描述555 時基電路的外特性，可以把它們的內部電路簡化成為一個帶放電開關的特殊R-S 觸發器，放電開關受端的控制，如圖18-73 所示。它的邏輯功能見表18-33 。

從簡化的內部電路結構和邏輯功能表中可以看出，555 電路有以下幾個特點:
①兩個輸入端觸發電平的陽要求不同。在TH 輸入端加上大于2/3Vcc( 或Vc)，可以把觸發器置于"O"狀態，即Uo = 0 。在幣端加上小于2/3Vcc( 或Vc/2)的電壓時可3以把觸發器置于"1" 狀態，即Uo =1。
②復位端MR低電平有效，平時應為高電平。
③對于放電開關端DIS，當U。為低電平時， DIS 端接地;當Uo為高電平時， DIS 對地開路。
