CD4026是一款同時兼備十進制計數和七段譯碼兩大功能的芯片，通常在CP脈沖的作用下為共陰極七段LED數碼管顯示提供輸入信號。在一些無需預置數的電子產品中得到了廣泛的應用，節約了開發成本。由于CD4026輸出端信號具有規律可循，經合理反饋后獲得進位脈沖信號和本位清零信號，即可實現數字鐘計時功能。

　　CD4026同時具有顯示譯碼功能，可將計數器的十進制計數轉換為驅動數碼管顯示的七位顯示碼，省去了專門的顯示譯碼器。CD4026的輸出abcdefg直接與LED數碼管連接。CD4026的CR 為異步清零端，CR=1時立即使計數器清零。

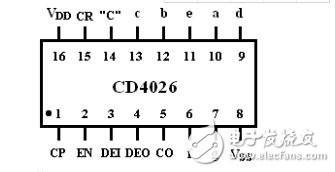

　　一、cd4026引腳圖：

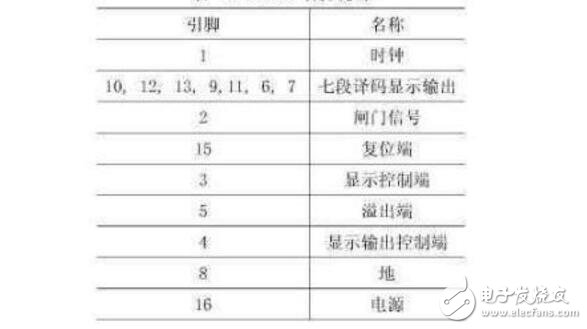

　　二、cd4026引腳功能：

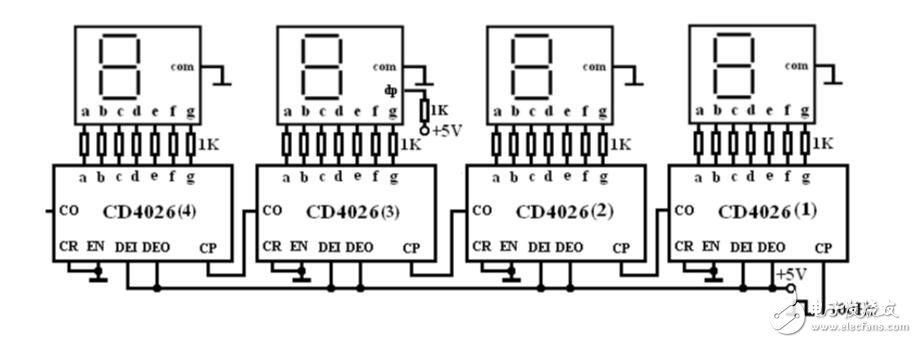

　　三、計數器、譯碼顯示單元的調試

　　首先檢查各計數器與對應的顯示譯碼器和數碼管的工作情況，在各計數器CP端加入單脈沖，檢查計數與顯示是否正常。然后將各計數器連接起來，檢查計數與顯示是否正常。

　　四、CD4026、555時基電路等組成的數字顯示門鈴電路 ? ??

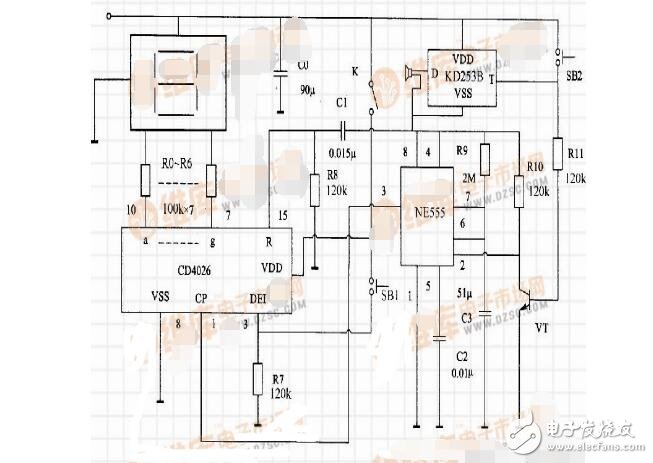

　　如圖所示是由十進制計數／7段譯碼器CD4026、555時基電路等組成的數字顯示門鈴電路圖，該電路能將來訪人次數通過數碼管顯示出來。

　　工作原路

　　圖所示的數字顯示門鈴電路能夠對來客的次數進行記錄，并通過數碼管顯示出來。當按下記憶功能開關時，計數電路就會工作，若想對記錄的結果進行顯示，則需要按下顯示按鍵，數碼管就會將結果顯示出來。

　　該電路是由門鈴電路、次數計數器與顯示器和計數觸發器三部分組成的。

　　（1）集成化門鈴電路KD253B和揚聲器組成了門鈴電路。當按下電鈴開關K時，門鈴電路發出聲音。

　　（2）CD4026和數碼管組成次數計數器和顯示器。當接通電源開關、斷開顯示功能開關時，計數器開始工作，可記錄來訪人數量，但是不通過數碼管顯示出來。當需要看到來訪人數量時，按下顯示功能開關，此時，數碼管就會將數字顯示出來。

　　（3）555時基電路與三極管VT等組成計數觸發器。

　　當按下開關SB2時，電源經R11為VT提供基流，VT導通，集電極電壓下降，輸出脈沖的下降沿將555電路觸發，使其輸出端輸出高電平。該高電平輸入訃數器CD4026的CP端，計數器加1。然后555電路將進入暫穩態，在此期間若再次按動SB2，電路將不再起作用。這樣就有效避免了一人多次重復按門鈴而導致的不準確計數。
