cd4029原理
CC4029是由具有預進位功能的4位二進制或BCD碼十進制加減計數器構成。LD為高電平時，D0～D3預置計數器為任何狀態，為低電平時，對計數器清零。
當
和LD均為低電平時，在時鐘上升沿計數器計數。
一般為高電平，只有在加至最大或減至最小時，為低電平。計數器閑置時，
端需與Vss相連，當
為高電平時，以二進制計數；反之，為十進制。
為高電平時，為加計數器；反之，為減計數器。
cd4029引腳圖及功能
二進制/十進制方式控制端
進位輸入端
進位輸出端
CP 時鐘輸入端
D0～D3 并行數據輸入端
LD 置數控制端
Q0～Q3 計數數據輸出端
加/減計數控制端
VDD 正電源
Vss 地

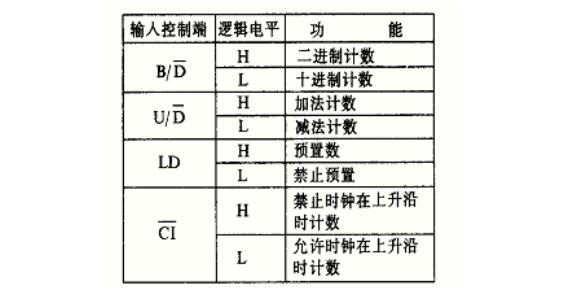

cd4029功能表
cd4029推薦工作條件
電源電壓范圍…………3V～15V
輸入電壓范圍…………0V～VDD
工作溫度范圍
M 類…………－55℃～125℃
E 類…………。－40℃～85℃
極限值：
電源電壓…。。.－0.5V～18V
輸入電壓……－0.5V~VDD+0.5V
輸入電流……………。±10mA
儲存穩定…………－65℃～150℃

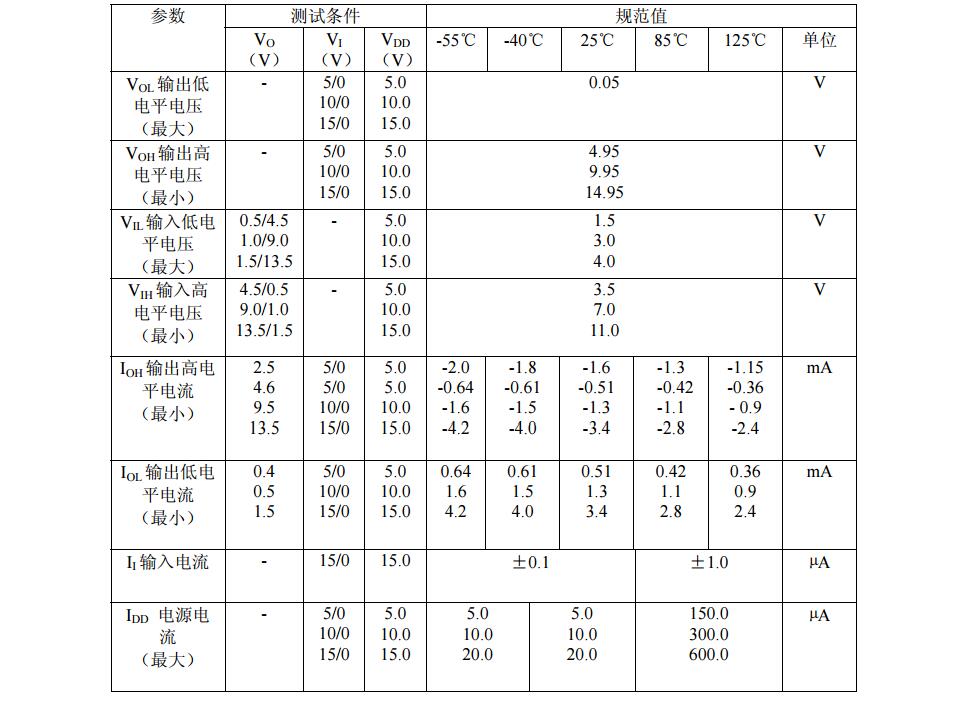

cd4029靜態特性
