第二十六講 寄存器和移位寄存器

7.4.1 寄存器
1．定義
2．電路舉例
3．邏輯功能分析
7.4.2 移位寄存器
一、單向移位寄存器
㈠　由4個維持阻塞D觸發器組成4位右移位寄存器。
1．邏輯電路：
2．工作原理
3．右移位寄存器的狀態表
㈡　4位左移位寄存器。
二、雙向移位寄存器4位雙向移位寄存器CT74LS194
1．邏輯功能示意圖
2．功能表
3．主要功能分析
7.4.3 移位寄存器的應用
一、環形計數器
邏輯電路、工作原理
1．寫方程式
2．狀態轉換真值表
3．邏輯功能
4．工作波形（在有效狀態時）。
5．優缺點：
二、扭環計數器
同環形計數器的分析過程
7.4.4 順序脈沖發生器
一、基本概念
二、由環形計數器實現
三、由雙向移位寄存器CT74LS194構成
㈠　順序正脈沖
㈡　順序負脈沖
四、還可以用計數器+譯碼器實現

現代教學方法與手段：DLCCAI或EWB演示移位寄存器和順序脈沖發生器的邏輯功能

7.4 寄存器和移位寄存器
寄存器：存放數碼、運算結果或指令的電路。
移位寄存器：不但可存放數碼，而且在移位脈沖作用下，寄存器中的數碼可根據需要向左或向右移位。
一個觸發器可存儲一位二進制代碼。
n位二進制代碼寄存器需n個觸發器。
寄存器應用舉例：1 運算中存貯數碼、運算結果。2 計算機的CPU由運算器、控制器、譯碼器、寄存器組成，其中就有數據寄存器、指令寄存器、一般寄存器。
課堂討論：寄存器與存儲器有何區別?
寄存器內存放的數碼經常變更，要求存取速度快，一般無法存放大量數據。（類似于賓館的貴重物品寄存、超級市場的存包處。）
存儲器存放大量的數據，因此最重要的要求是存儲容量。（類似于倉庫）
7.4.1 寄存器
1．定義
寄存器：用以存放二進代碼的電路。
2．電路舉例
由維持阻塞D觸發器組成的4位數碼寄存器。

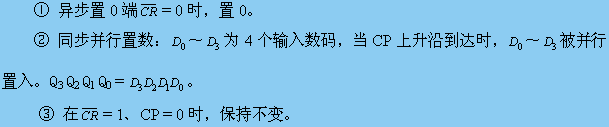

3．邏輯功能分析：

7.4.2 移位寄存器
具有存放數碼和使數碼逐位右移或左移的電路稱作移位寄存器，又稱移存器。
課堂討論：二進制的乘除法如何實現?(利用了移位寄存器)
移位寄存器又分為單向移位寄存器和雙向移位寄存器。

一、單向移位寄存器

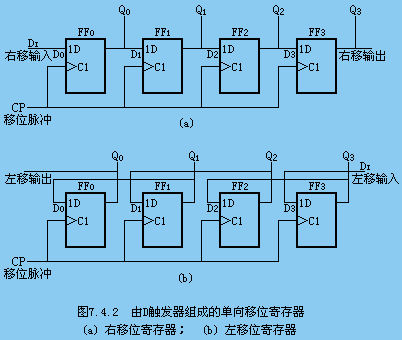

㈠　由4個維持阻塞D觸發器組成4位右移位寄存器。

1．邏輯電路：
4個D觸發器共用一個時鐘脈沖信號，因此為同步時序邏輯電路。
數碼由最左邊的FF0的DI端串行輸入。

2．工作原理
每一個觸發器的輸出→其右邊觸發器的輸入，
則對應每一個CP上升沿，數據右移一位。

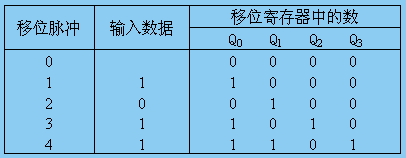

3．右移位寄存器的狀態表

并行輸出方式：數碼由Q3、Q2、Q1、Q0取出

串行輸出方式：數碼從Q3取出，但需要輸入4（觸發器的個數）+4（數碼位數）個移位脈沖才能從4位寄存器中取出存放的4位數碼1011。

㈡　4位左移位寄存器。
數碼由最右邊的FF3的 端串行輸入。
每一個觸發器的輸出→其左邊觸發器的輸入，
則對應每一個CP上升沿，數據左移一位。

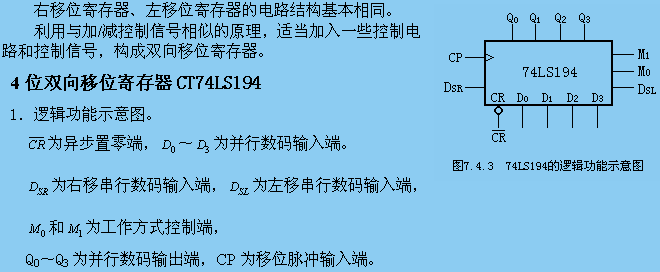

二、雙向移位寄存器

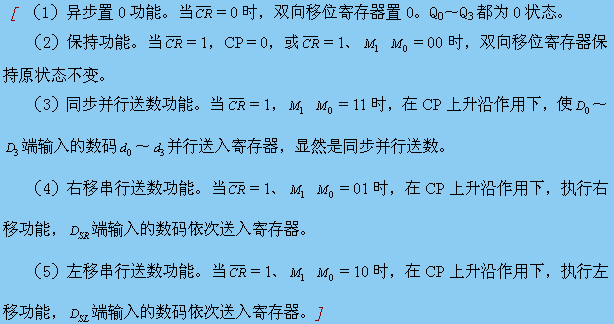

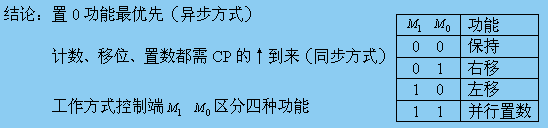

3．主要功能分析。（根據功能表分析，不寫板書）

7.4.3 移位寄存器的應用

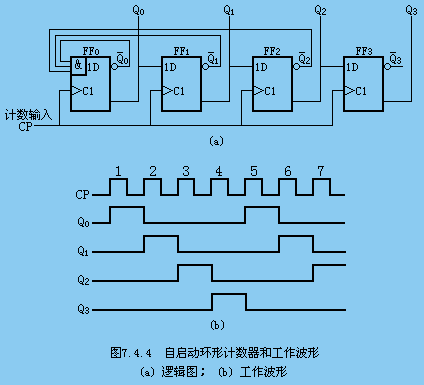

一、環形計數器

為同步時序邏輯電路。

下面分析它的工作原理。（鞏固已經學過的同步電路的分析方法?？珊唵沃v分析過程，重點講明邏輯功能和工作波形。）

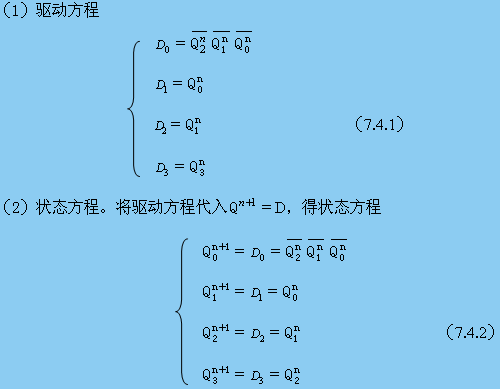

1．寫方程式

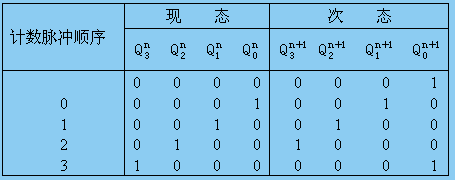

2．狀態轉換真值表

3．邏輯功能
①　4位環形計數器只有4個有效工作狀態，即只能計4個數。
②　狀態利用率很低：由4個觸發器組成的二進制計數器有16個不同的狀態。因此，有12個無效狀態。
③　能夠自啟動：如由于某種原因而進入無效狀態時，只要繼續輸入計數脈沖CP，電路就會自動返回有效狀態工作。
4．工作波形（在有效狀態時）。
Q0、Q1、Q2、Q3輸出的波形為一組順序脈沖（依次出現正脈沖），因此，環形計數器也是一個順序脈沖發生器。（本節稍后將會講到）

5．優缺點：
優點：電路簡單。
缺點：電路狀態利用率低，計n個數，需n個觸發器，很不經濟。

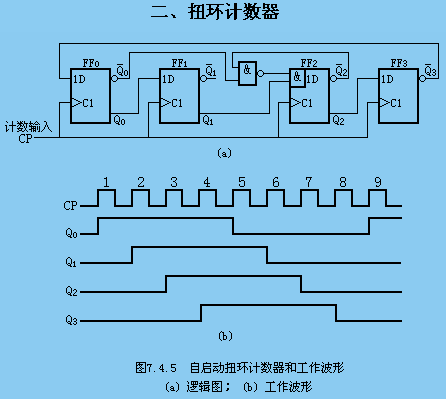

自啟動扭環計數器，為同步時序邏輯電路。

下面分析它的工作原理。（鞏固已經學過的同步電路的分析方法?？珊唵沃v分析過程，重點講明邏輯功能、工作波形。）

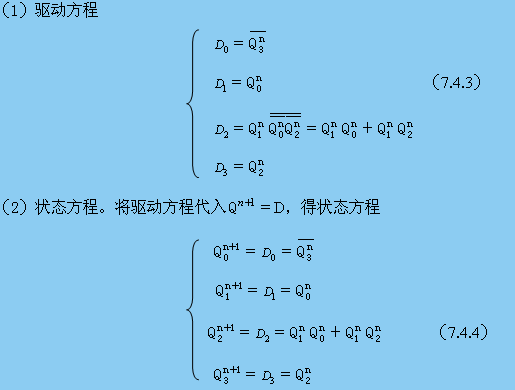

1．寫方程式

2．狀態轉換真值表

3．邏輯功能
①　4位扭環計數器只有8個有效工作狀態，即能計8個數。
②　狀態利用率較低：由4個觸發器組成的二進制計數器有16個不同的狀態。因此，有8個無效狀態。
③　能夠自啟動：如由于某種原因而進入無效狀態時，只要繼續輸入計數脈沖CP，電路就會自動返回有效狀態工作。

4．工作波形（在有效狀態時）。
5．優缺點：
優點：每次狀態變化只有一個觸發器翻轉，不存在競爭冒險現象，電路比較簡單。
缺點：電路狀態利用率不高。

7.4.4 順序脈沖發生器
一、基本概念
順序脈沖：指在每個循環周期內，在時間上按一定先后順序排列的脈沖信號。
順序脈沖發生器：產生順序脈沖信號的電路。
應用：在數字系統中，常用以控制某些設備按照事先規定的順序進行運算或操作。
復習（提問）：總線傳輸時多個三態門的EN取值有何要求(順序脈沖)
二、由環形計數器實現（需幾個順序脈沖，就用幾位環形計數器）
三、由雙向移位寄存器CT74LS194構成
（以下電路只是提供一種方案，靈活使用CT74LS194，實際上還可以有更多方案。）

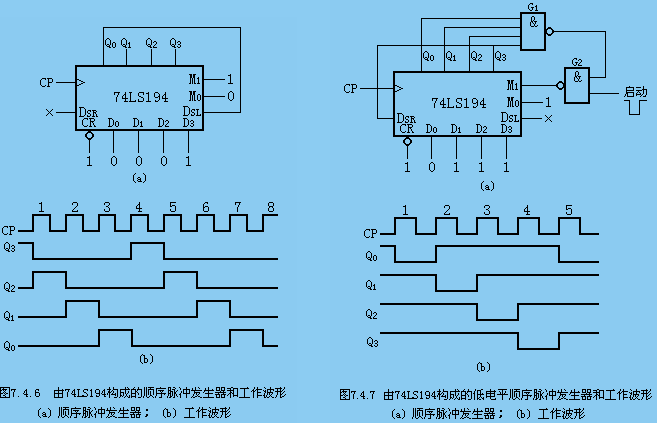

㈠　順序正脈沖

圖7.4.6（a）所示。
令＝1、D0D1D2D3＝0001、Q0＝DSL
1．先并行置數
令M1M0＝11，加CP有效↑，Q0Q1Q2Q3＝D0D1D2D3＝0001
2．再不斷左移
再令M1M0＝10 ，加CP有效↑
電路開始左移操作，由Q3～Q0端依次輸出順序脈沖。
3．得到順序正脈沖
順序脈沖的寬度為CP的一個周期。
它實際上也是一個環形計數器。
㈡　順序負脈沖
圖7.4.7（b）所示。
令＝1、D0D1D2D3＝0111、M0＝1、Q3＝DSR
1．先并行置數
加啟動負脈沖時→M1=1→M1M0＝11，加CP有效↑
Q0Q1Q2Q3＝D0D1D2D3＝0111
啟動脈沖結束后為高電平。
2．再不斷左移
由于Q0＝0→G1輸出1→G2輸出0→M1＝0
即M1M0＝01，加CP有效↑
電路開始右移操作，由Q0～Q3依次輸出低電平順序脈沖。
3．得到順序負脈沖

四、還可以用計數器+譯碼器實現（提示出來，供學生思考）

現代教學方法與手段：DLCCAI或EWB演示移位寄存器和順序脈沖發生器的邏輯功能
