移位寄存器,移位寄存器是什么意思

2010年03月08日 14:50 www.asorrir.com 作者：佚名用戶評論（0）

關鍵字：移位寄存器(21839)

移位寄存器,移位寄存器是什么意思

移位寄存器_

由JK觸發器組成的數碼寄存器如圖

在數字電路中，用來存放二進制數據或代碼的電路稱為寄存器。
　　寄存器是由具有存儲功能的觸發器組合起來構成的。一個觸發器可以存儲一位二進制代碼，存放N位二進制代碼的寄存器，需用n個觸發器來構成。
　　按功能可分為：基本寄存器和移位寄存器。

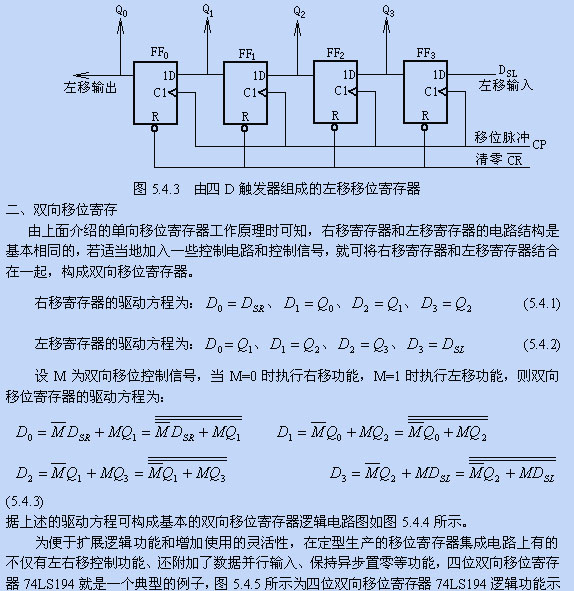

　　移位寄存器

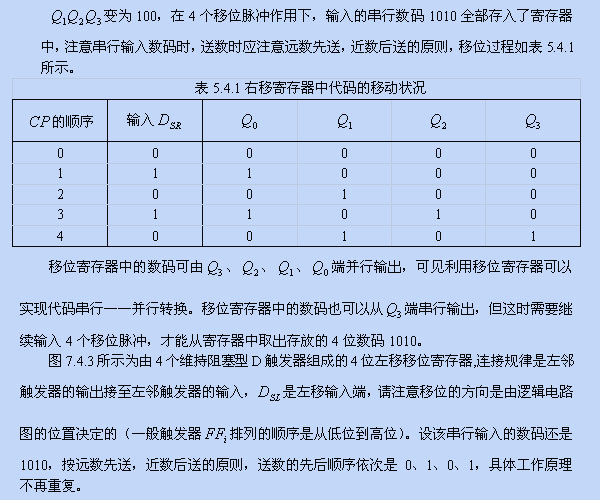

　　移位寄存器中的數據可以在移位脈沖作用下一次逐位右移或左移，數據既可以并行輸入、并行輸出，也可以串行輸入、串行輸出，還可以并行輸入、串行輸出，串行輸入、并行輸出，十分靈活，用途也很廣。

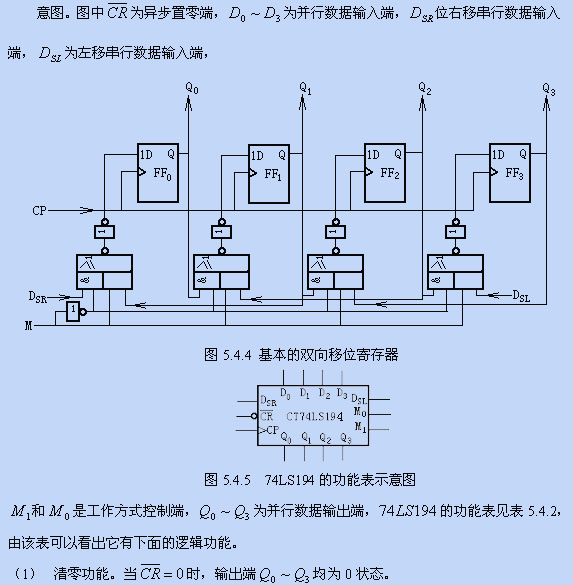

　　目前常用的集成移位寄存器種類很多，如74164、74165、74166均為八位單向移位寄存器，74195為四位單向移存器，74194為四位雙向移存器，74198為八位雙向移存器。

?寄存器和移位寄存器是另一類時序電路，寄存器用于寄存一組二值代碼的電路，移位寄存器除了具有儲存代碼的功能以外，還具有移位功能。所謂移位功能，是指寄存器里存儲的代碼能在移位脈沖的作用下依次左移或右移。它們被廣泛地用于各類數字系統和數字計算機中。
