阻抗控制線是否會增加PCB板的成本？是的，會增加PCB的制造成本設計。但是，有3個主要元素可以控制PCB制造成本：

1、配置

首先，考慮PCB尺寸。當PCB尺寸過大時，印刷線路較長，阻抗增大，抗噪聲能力降低，成本也增加;如果尺寸太小，則散熱不好，相鄰的線路容易受到干擾。確定PCB尺寸后，確定特殊組件的位置。最后，根據電路的功能單元，電路的所有組件都布置好了。

2、接線

接線原理如下：

（1）應盡可能避免輸入和輸出端子使用的導線。最好在導線之間添加接地線以避免反饋。

（2）最小電路寬度主要取決于導線與絕緣基座之間的粘接強度和流經它們的電流

（3）印刷導體的彎角通常呈圓弧形，直角或角度影響高頻電路的電氣性能。另外，盡量避免使用大面積的銅箔，否則很容易導致銅箔在長時間加熱時膨脹和脫落。當使用大面積的銅箔時，優選使用網格形狀。這有利于消除由銅箔和基板之間的粘合劑的熱量產生的揮發性氣體。

3、墊

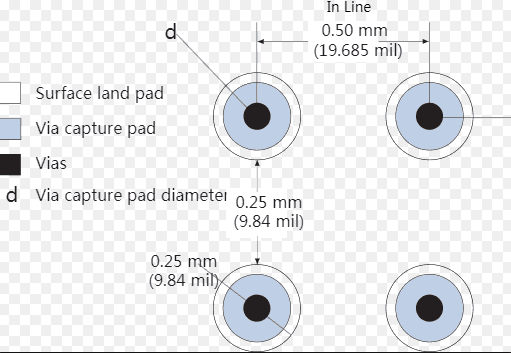

墊中心孔（直插式設備）略大于器件引線直徑。焊盤太大而不能形成焊點。墊外徑D通常不小于（d + 1.2）mm，其中d是引導孔。對于高密度數字電路，最小焊盤直徑可以是（d + 1.0）mm。
