ADI公司的,ADZS-SC589-MINI是適用于音頻應用的可擴展硬件/軟件平臺的SHARC?音頻模塊,實現了高性能音頻信號處理器件與全面的軟件開發環境的創新組合,非常適合用于進行音頻應用的項目原型設計,開發和部署,包括效果處理器,多聲道音頻系統,MIDI 合成器和許多其他基于 DSP 的音頻項目.SHARC音頻模塊通過提供集成各種模擬和數字I/O選項以及基本軟件包和開發環境的音頻平臺,可以大大加速這個進程.SHARC音頻模塊可用作獨立自足的系統,也可以擴展,支持創建自定義I/O和控制界面.SHARC 音頻模塊的核心是 ADI 公司的 ADSP-SC589 SHARC 處理器,它是適用于音頻處理的一款卓越引擎,其中融合了雙 SHARC+ DSP 內核和ARM內核.SHARC 音頻模塊可作為獨立產品使用,也適合進行自定義擴展.除了傳統的 C 和 C++ 開發外，SHARC 音頻模塊還支持 Faust（函數式音頻流）,這是一種開源函數編程語言,專門針對實時音頻信號處理和合成而設計.主要用在消費類電子如ProaV,汽車電子如音頻連接,主動噪聲消除,工業自動化技(IAT)和基于條件的監測(CBM)等.本文介紹了SHARC 音頻模塊主要優勢和特性,電路圖,材料清單和PCB設計圖.

SHARC 音頻模塊的核心是 ADI 公司的 ADSP-SC589 SHARC 處理器，它是適用于音頻處理的一款卓越引擎，其中融合了雙 SHARC+ DSP 內核和 ARM 內核。SHARC 隨附一組專家選擇的外設，非常適用于音頻項目的開發。

雖然 SHARC 音頻模塊可作為獨立產品使用，但它也適合進行自定義擴展。ADI 公司正在開發擴展板（稱為“Fin”）。該系列中的第一款產品是音頻項目擴展板，可直接插到主 SHARC 音頻模塊上。

此外，有很多領先的開發商和板設計師，他們提供各種軟件和硬件平臺，可以讓您擴展 SHARC 音頻模塊平臺。由于可以通過兩個多引腳連接器訪問板的主要功能和 GPIO，因此您可以輕松地設計和構建自己的擴展板。可以在 SHARC 音頻模塊硬件參考手冊中找到這些連接器的文檔。

該板設計為與CrossCore? Embedded Studio (CCES) 開發工具配合使用。開發環境有助于進行高級應用代碼開發和調試。

除了傳統的 C 和 C++ 開發外，SHARC 音頻模塊還支持 Faust（函數式音頻流），這是一種開源函數編程語言，專門針對實時音頻信號處理和合成而設計。Faust 可針對信號處理應用生成 C++ 以及其他目標語言。Faust 庫提供一套豐富的音頻 DSP 對象，可在創建 DSP 算法的過程中使用這些對象。使用 Faust，可以快速創建大型算法，從而充分利用 SHARC 音頻模塊平臺提供的計算能力。

主要優勢和特點:

ADSP-SC589 浮點 SHARC?處理器
雙 500 MHz SHARC+? DSP 內核和 500MHz ARM? Cortex?-A5 內核
兩個 2 Gbit DDR3 存儲器
512 Mbit SPI 閃存
24 位 96 kHz ADAU1761 SigmaDSP?音頻編解碼器
AD2425W A2B?收發器
多通道低延遲音頻接口
1/8“ 立體聲插孔

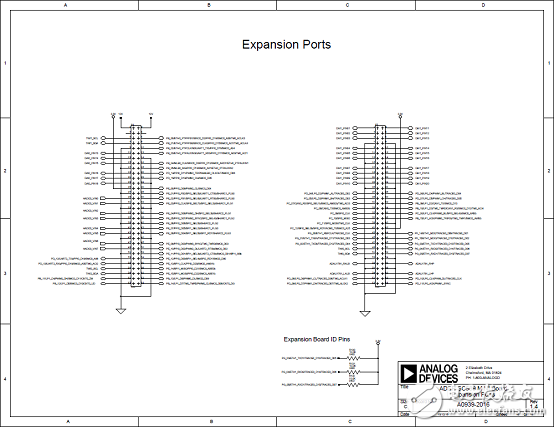

兩個 60 引腳連接器，支持 ADI 和第三方“Fin”（擴展板）
包括免費的CrossCore? Embedded Studio 許可證和用于調試的 ICE-1000 仿真器
其他外設：
UART（用于 MIDI 等）
S/PDIF
千兆比特以太網
USB OTG & HS

主要應用:

消費電子
ProAV
Automotive
音頻連接
主動噪聲消除
Premium Audio & Amplifiers
Head Units and Cluster
工業自動化技術 (IAT)
基于條件的監測 (CBM)

The SHARC Audio Module uses the ADSP-SC589SHARC processor along with an ADAU1761SigmaDSP audio codec and an AD2425WA2B transceiver in a compact form for audio development.

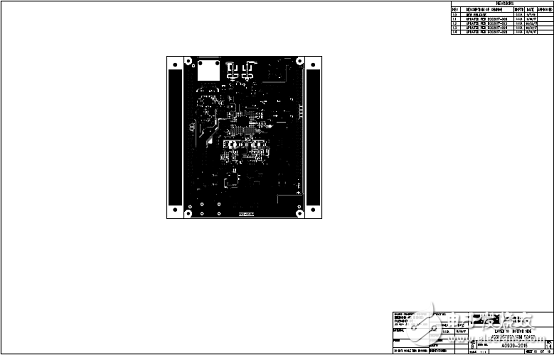

圖1.SHARC 音頻模塊(ADSP-SC589 MINI)主板外形圖(正面)

圖2.SHARC 音頻模塊(ADSP-SC589 MINI)主板外形圖(背面)

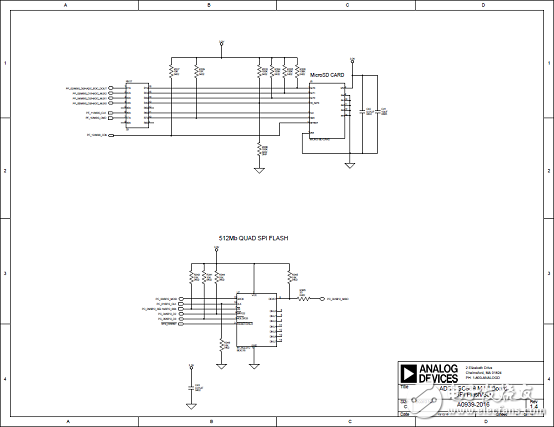

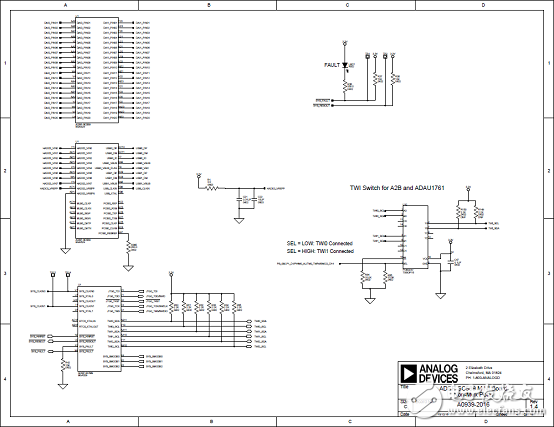

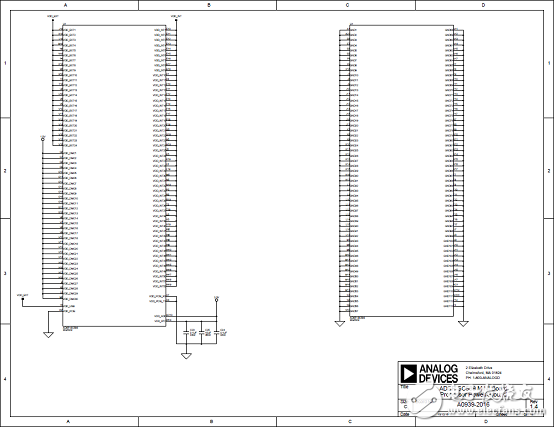

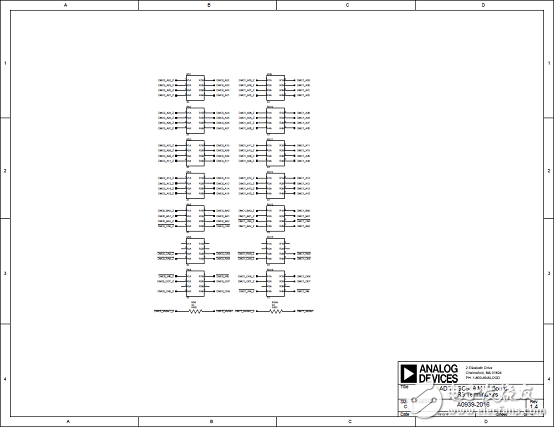

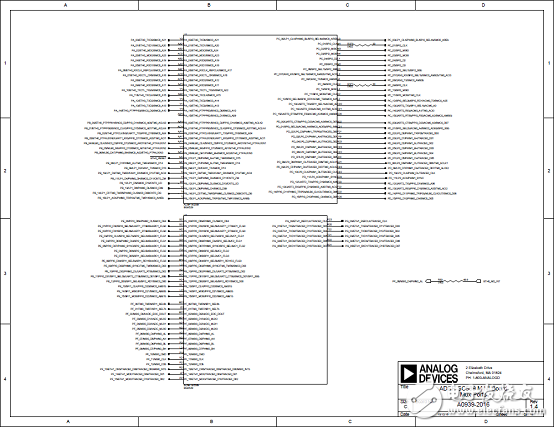

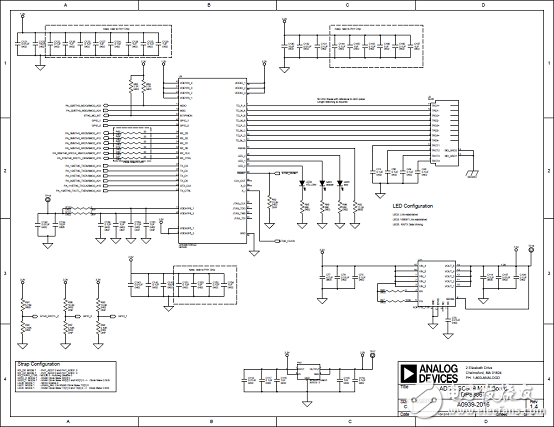

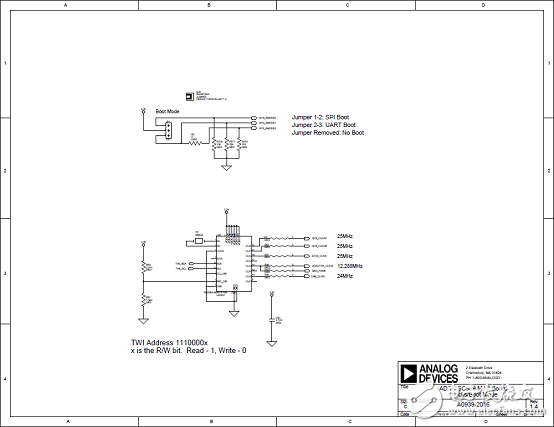

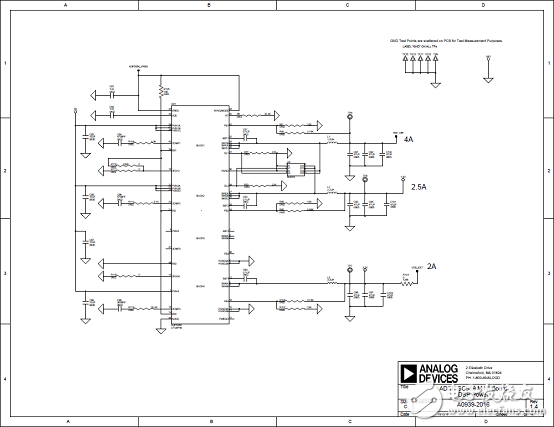

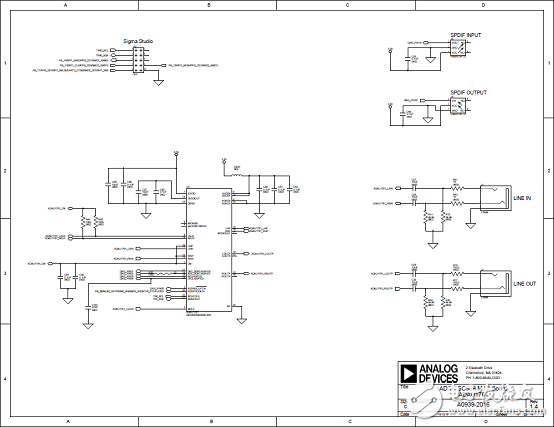

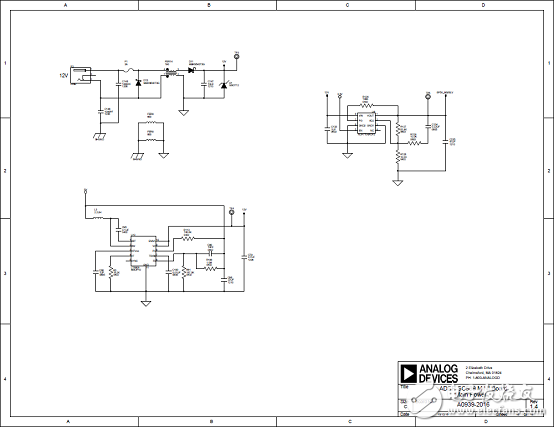

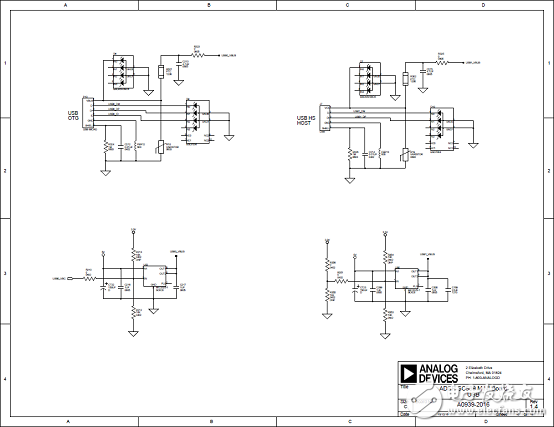

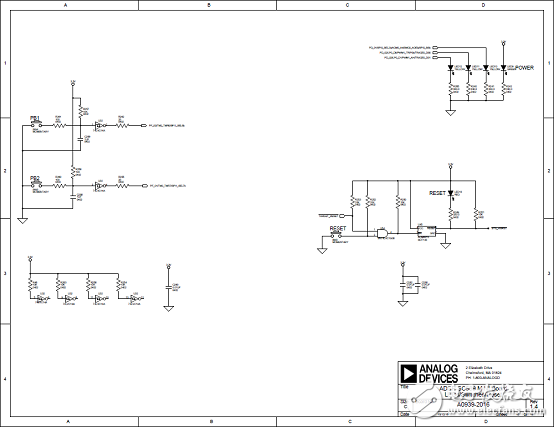

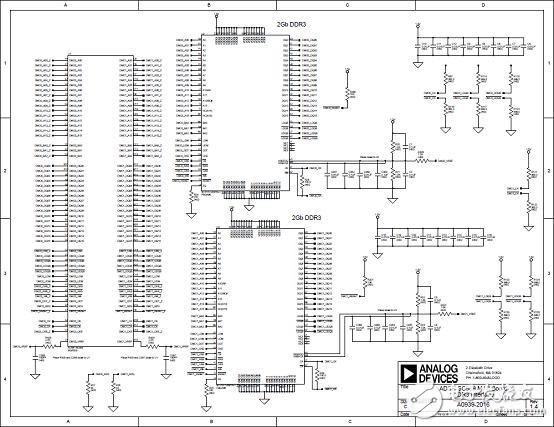

圖3.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(1)

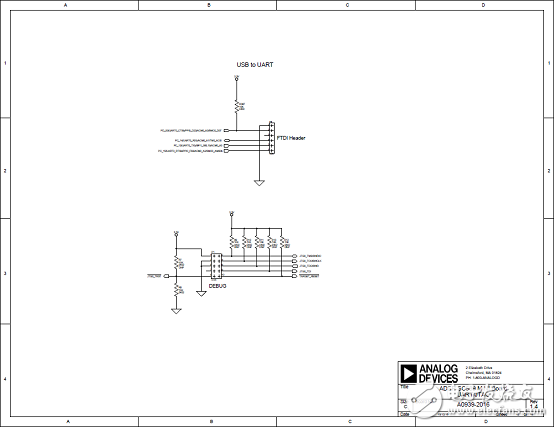

圖4.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(2)

圖5.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(3)

圖6.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(4)

圖7.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(5)

圖8.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(6)

圖9.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(7)

圖10.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(8)

圖11.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(9)

圖12.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(10)

圖13.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(11)

圖14.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(12)

圖15.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(13)

圖16.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(14)

圖17.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(15)

圖18.SHARC 音頻模塊(ADSP-SC589 MINI)主板電路圖(16)

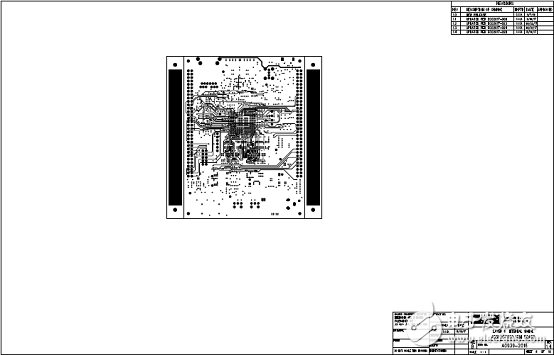

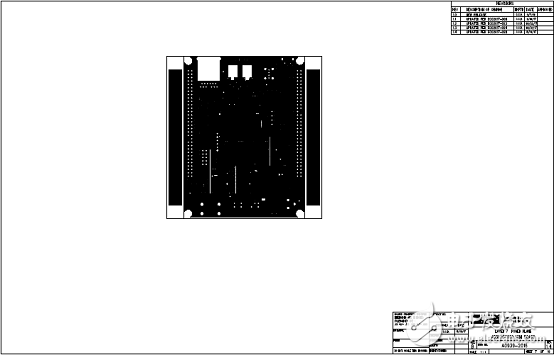

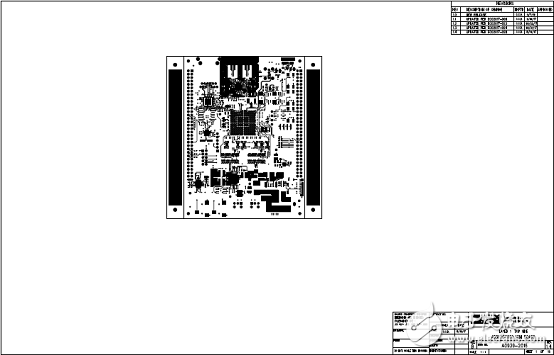

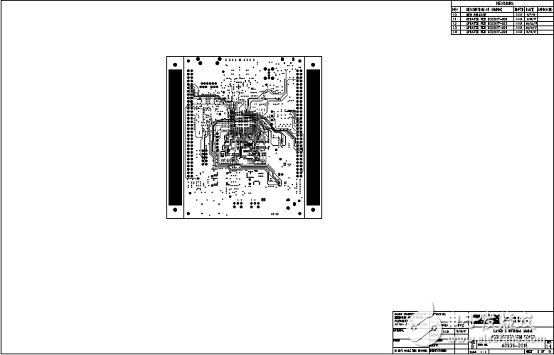

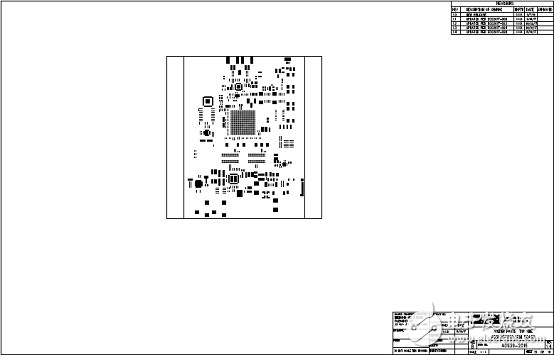

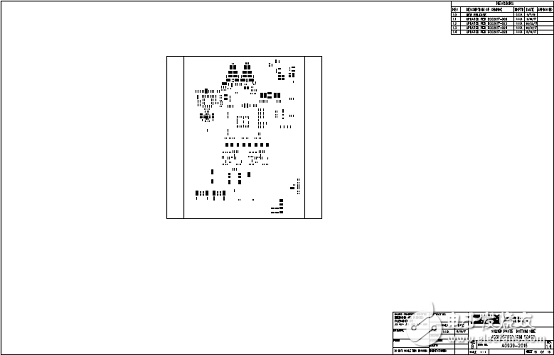

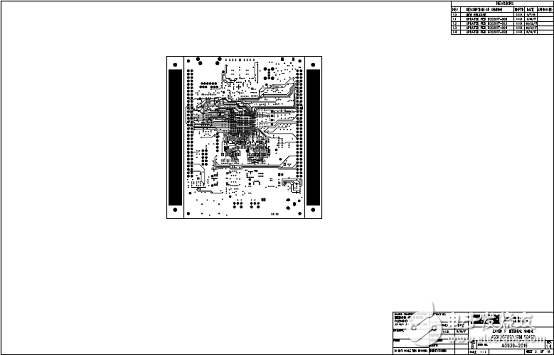

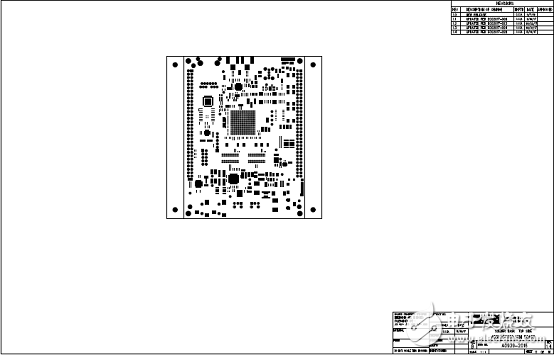

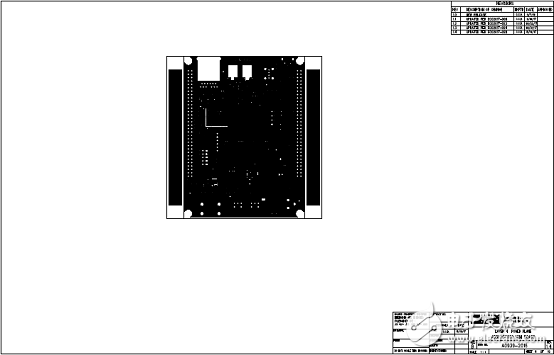

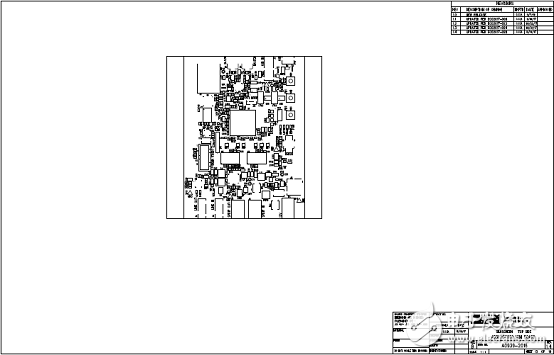

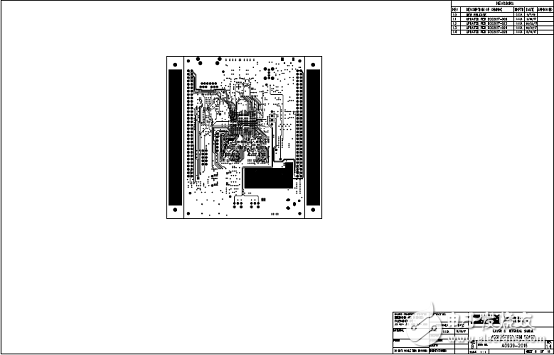

圖19.SHARC 音頻模塊PCB設計圖(1)

圖20.SHARC 音頻模塊PCB設計圖(2)

圖21.SHARC 音頻模塊PCB設計圖(3)

圖22.SHARC 音頻模塊PCB設計圖(4)

圖23.SHARC 音頻模塊PCB設計圖(5)

圖24.SHARC 音頻模塊PCB設計圖(6)

圖25.SHARC 音頻模塊PCB設計圖(7)

圖26.SHARC 音頻模塊PCB設計圖(8)

圖27.SHARC 音頻模塊PCB設計圖(9)

圖28.SHARC 音頻模塊PCB設計圖(10)

圖29.SHARC 音頻模塊PCB設計圖(11)

圖30.SHARC 音頻模塊PCB設計圖(12)

圖31.SHARC 音頻模塊PCB設計圖(13)

圖32.SHARC 音頻模塊PCB設計圖(14)

圖33.SHARC 音頻模塊PCB設計圖(15)

圖34.SHARC 音頻模塊PCB設計圖(16)
SHARC 音頻模塊材料清單見:
A0939-2016_BOM_DNP
A0939-2016_BOM_DNP.xls
A0939-2016_BOM_HLM
A0939-2016_BOM_HLM.xls
