      Texas Instruments LV14540 降壓轉換器數據手冊

      科技觀察員 ? 2025-07-31 15:18 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments LV14540降壓轉換器集成了高側MOSFET，具有4V至40V寬輸入范圍。LV14540開發用于各種工業和汽車應用，對非穩壓電源進行功率調節。可調開關頻率范圍可提高效率或優化外部元件尺寸。內部環路補償可最大限度地減少40V、5A、2MHz LV14540的外部元件數量。精密使能輸入簡化了穩壓器控制和系統電源排序。

      數據手冊：*附件：Texas Instruments LV14540 降壓轉換器數據手冊.pdf

      TI LV14540降壓轉換器具有內置保護特性，例如逐周期限流、熱傳感、功耗過高引起的關斷以及輸出過壓保護。

      特性

      • 4 V 到 40 V 的輸入范圍
      • 5 A 的可持續輸出電流
      • 100m?高側MOSFET
      • 最短導通時間：100ns
      • 電流模式控制
      • 可調開關頻率：200kHz至2MHz
      • 與外部時鐘頻率同步
      • 內部補償，便于使用
      • 支持高占空比工作
      • 精密使能輸入
      • 1μA關斷電流
      • 熱保護、過壓保護和短路保護
      • 8引腳HSOIC，采用PowerPAD?集成電路封裝

      應用

      • 汽車電池調節
      • 工業電源
      • 電信和數據通信系統
      • 電池供電系統

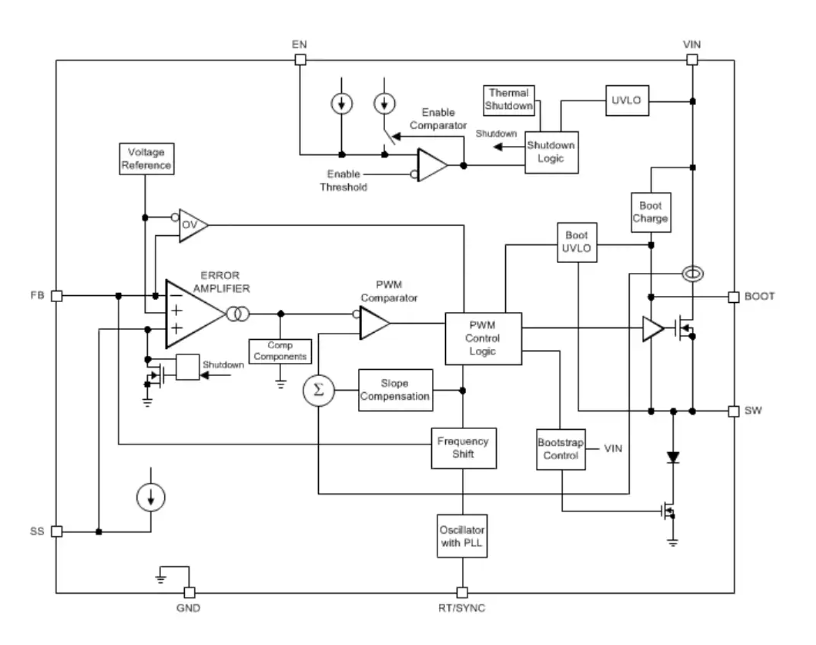

      框圖

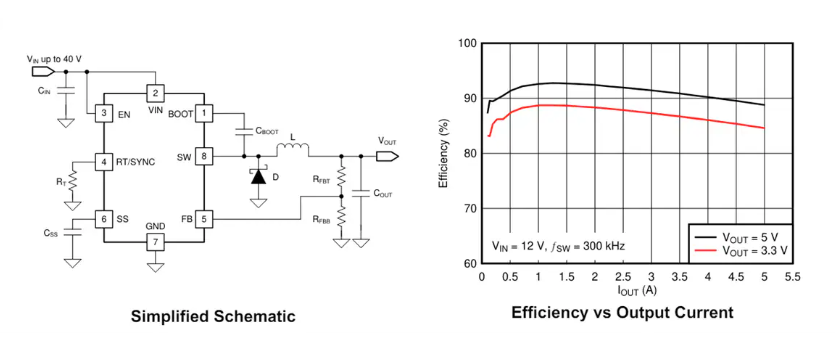

      簡化示意圖以及效率與輸出電流的關系
