Texas Instruments TPS56124x同步降壓轉換器是簡單、易用的同步降壓轉換器，輸入電壓范圍為4.2V至17V，支持高達1A的連續電流。該器件旨在以最少的外部元件數量和較低的待機電流運行。這款開關電源 (SMPS) 設備采用D-CAP3控制模式。該功能可提供快速瞬態響應，并支持低等效串聯電阻 (ESR) 輸出電容器，例如超低 ESR 陶瓷和特種聚合物電容器，且無需外部補償元件。

數據手冊：*附件：Texas Instruments TPS56124x同步降壓轉換器數據手冊.pdf

Texas Instruments TPS561243采用節能模式運行，在輕負載運行時保持高效率。TPS561246采用FCCM模式運行，在所有負載條件下都能保持相同的頻率和較低的輸出紋波。TPS56124x集成了完整的保護功能，包括過流保護 (OCP)、欠壓鎖定 (UVLO)、過熱保護 (OTP) 和欠壓保護 (UVP)。TPS56124x采用6引腳、1.6mm × 1.6mm SOT563 (DRL) 封裝。額定結溫范圍為-40°C至125 °C。

特性

• 針對各種應用進行配置
  • 輸入電壓范圍：4.2 V至17 V
  • 輸出電壓范圍：0.6 V至7 V
  • 0.6V基準電壓
  • 參考電壓精度：±1.5%
  • 100mΩ和55mΩ集成式FET
  • TPS561243的低靜態電流：110μA
  • 開關頻率：1280kHz
  • 最大95%大占空比運行
  • 固定軟啟動時間：1.4ms
• 使用方便，設計小巧
  • 在輕載時，TPS561243采用節能模式，TPS561246采用FCCM模式
  • 用于快速瞬態響應的D-CAP3?控制模式
  • 支持帶預偏置輸出的啟動
  • 非鎖存OT和UVLO保護
  • 逐周期過流限制
  • UV保護的斷續模式
  • 工作結溫范圍：-40°C至+125 °C
  • 1.6 mm × 1.6 mm SOT-563封裝

應用

• 無線局域網/Wi-Fi接入點
• 調制解調器（線纜/DSL/GFAST）
• 小型企業路由器
• 電表
• STV和DVR
• 電器

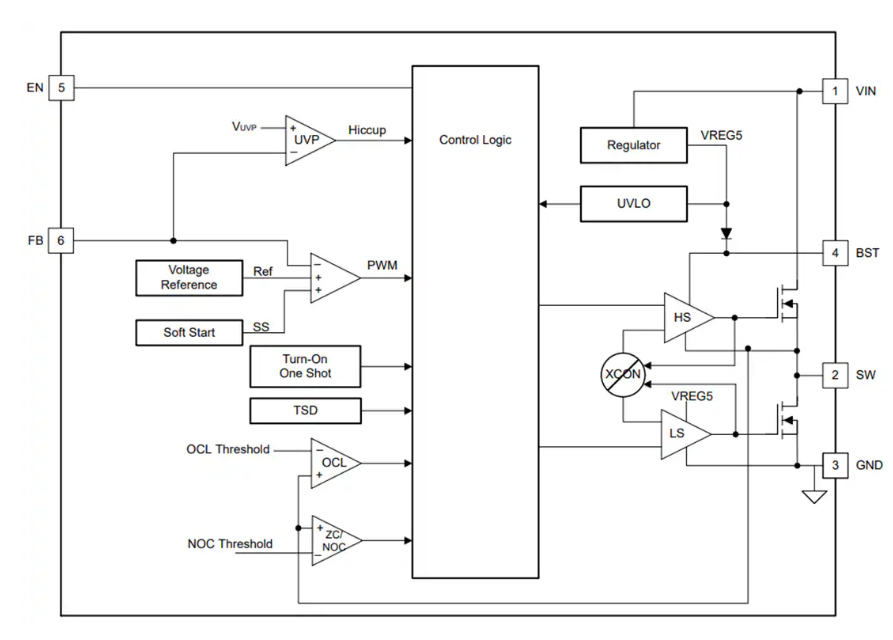

功能框圖
