Texas Instruments LV14240 SIMPLE SWITCHER?降壓轉換器數據手冊
Texas Instruments LV14240 SIMPLE SWITCHER? 降壓轉換器具有4V至40V的寬輸入范圍，開發用于各種工業和汽車應用，對非穩壓電源進行功率調節。40V、2A降壓LV14240穩壓器集成了高側MOSFET，具有寬可調開關頻率范圍，可提高效率或優化外部元件尺寸。
數據手冊：*附件：Texas Instruments LV14240 SIMPLE SWITCHER?降壓轉換器數據手冊.pdf
TI LV14240轉換器具有內部環路補償功能，可最大限度地減少器件的外部元件數量。精密使能輸入可簡化穩壓器控制和系統電源排序。LV14240還具有內置保護選項，例如逐周期限流、熱傳感、功耗過高引起的關斷以及輸出過壓保護。
特性
- 可供應更新的產品 - [LMR51420]4.5V至36V、2A同步降壓轉換器
- 縮短上市時間 - [TLVM13620]3.6V至36V、2A同步降壓電源模塊
- 4 V 到 40 V 的輸入范圍
- 2 A 的可持續輸出電流
- 100m?高側MOSFET
- 最短導通時間：100 ns
- 電流模式控制
- 可調開關頻率：200kHz至2MHz
- 與外部時鐘頻率同步
- 內部補償，便于使用
- 支持高占空比工作
- 精密使能輸入
- 1 μA關斷電流
- 外部軟啟動
- 熱保護、過壓保護和短路保護
- 8引腳SOIC，采用PowerPAD?封裝
應用
- 汽車電池調節
- 工業電源
- 電信和數據通信系統
原理圖

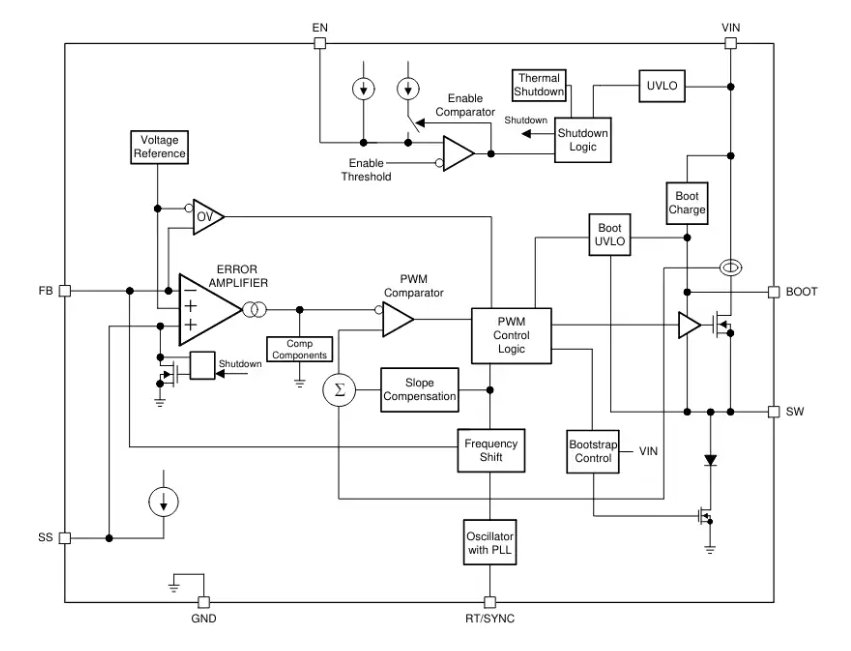

功能框圖
