LM5180 是一款初級側穩壓 （PSR） 反激式轉換器，在 4.5 V 至 65 V 的寬輸入電壓范圍內具有高效率。隔離輸出電壓從初級側反激電壓采樣，無需光耦合器、基準電壓源或變壓器的第三繞組進行輸出電壓調節。

高集成度導致了簡單、可靠和高密度的設計，只有一個組件穿過隔離柵。邊界導通模式 （BCM） 開關可實現緊湊的磁性解決方案，負載和線路調節性能優于 ±1.5%。集成的 100V 功率 MOSFET 可提供高達 7 W 的輸出功率，并增強了線路瞬變的裕量。
*附件：lm5180.pdf

LM5180 反激式轉換器采用 8 引腳、4 mm × 4 mm 熱增強型 WSON 封裝，引腳間距為 0.8 mm。

LM5180反激式轉換器通過可選功能簡化了隔離式DC/DC電源的實現，以優化目標終端設備的性能。輸出電壓由一個電阻器設置，而可選的電阻器通過抵消反激式二極管壓降的熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程軟啟動、可選偏置電源連接以提高效率、帶遲滯的精密使能輸入以實現可調節線路 UVLO、打嗝模式過載保護以及帶自動恢復的熱關斷保護。

特性

• • 4.5 V 至 65 V 的寬輸入電壓范圍，啟動后工作電壓低至 3.5 V
  • 堅固耐用的解決方案，只有一個組件可以穿過隔離柵
  • ±1.5% 總輸出調節精度
  • 可選 V外溫度補償
  • 6 ms 內部或可編程軟啟動
  • 輸入 UVLO 和熱關斷保護
  • 打嗝模式過流故障保護
  • –40°C 至 +150°C 結溫范圍
• 集成可減小解決方案規模和成本
  • 集成 100V、0.4 Ω功率 MOSFET
  • V 無需光耦合器或變壓器輔助繞組外調節
  • 內部環路補償
• 高效PSR反激式作
  • BCM中的準諧振MOSFET關斷
  • 低輸入靜態電流
  • 外部偏置選項可提高效率
  • 單輸出和多輸出實現
• 超低傳導和輻射 EMI 特征
  • 軟開關避免了二極管反向恢復
  • 針對 CISPR 32 EMI 要求進行了優化

參數

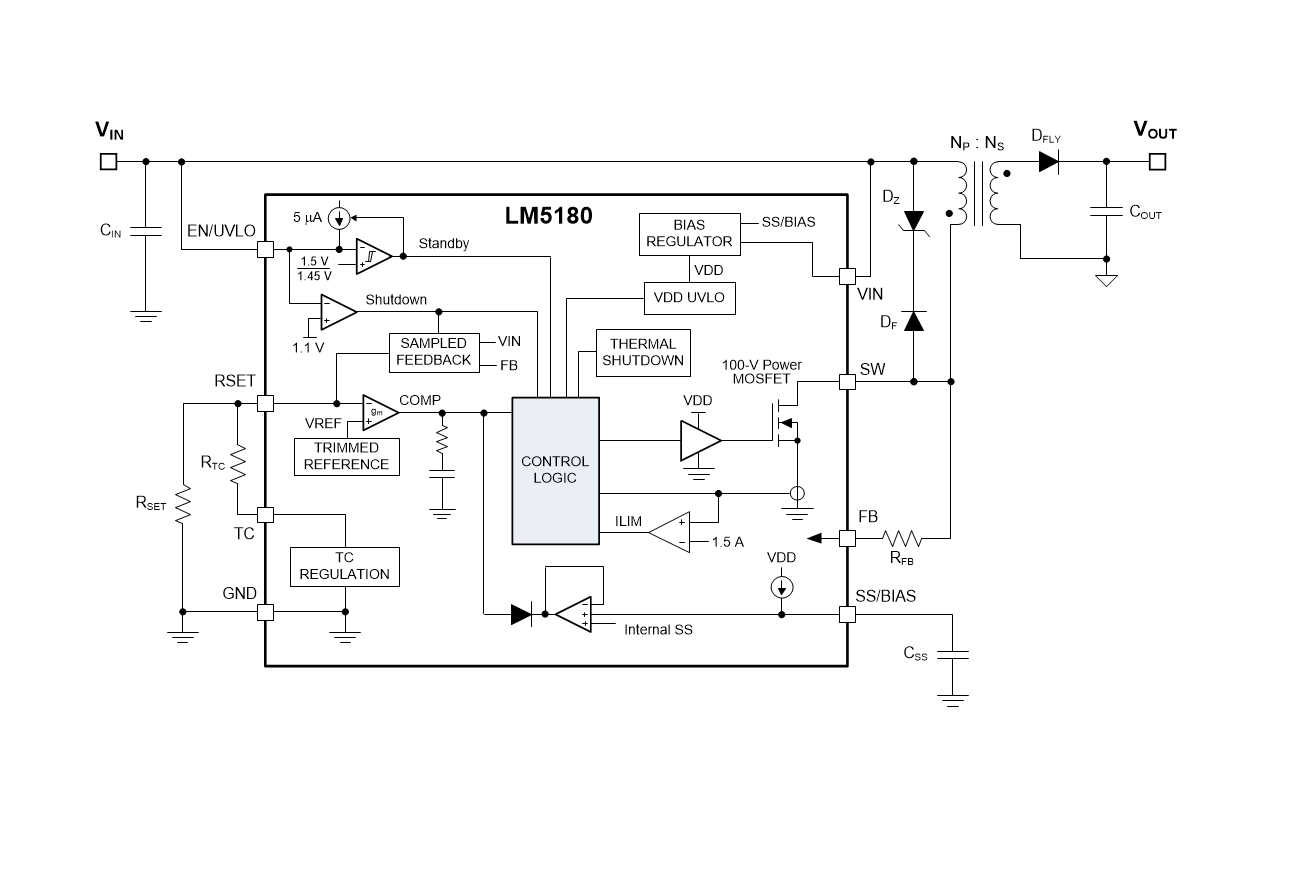

方框圖

?1. 產品概述?
LM5180 是一款高集成度、寬輸入電壓范圍（4.5V 至 65V）的初級側調節（PSR）反激式 DC/DC 轉換器，集成了 100V/1.5A 功率 MOSFET。其特點包括：

• ?高可靠性?：支持寬輸入電壓，啟動后最低工作電壓可至 3.5V，具備輸入欠壓鎖定（UVLO）、熱關斷保護等功能。
• ?簡化設計?：無需光耦或變壓器輔助繞組即可實現輸出電壓調節，內部集成環路補償。
• ?高效率?：采用準諧振邊界導通模式（BCM），支持外部偏置供電以提升效率。
• ?低 EMI?：優化設計符合 CISPR 32 標準，軟開關技術減少二極管反向恢復噪聲。

?2. 關鍵特性?

• ?輸入范圍?：4.5V–65V，瞬態耐受 70V。
• ?輸出能力?：集成 MOSFET 支持最高 7W 輸出功率，±1.5% 輸出電壓精度。
• ?保護功能?：過流保護（hiccup 模式）、熱關斷（175°C 觸發，169°C 恢復）。
• ?封裝?：8 引腳 WSON（4mm × 4mm），帶散熱焊盤。

?3. 典型應用?

• ?工業系統?：如隔離式現場變送器、電機驅動（IGBT/SiC 柵極供電）。
• ?多輸出場景?：支持單路或多路輸出設計，例如 5V/1A、±7.7V/200mA 等。

?4. 設計支持?

• ?WEBENCH? 工具?：提供在線設計優化和仿真。
• ?參考設計?：包括單/雙輸出方案，如 5V/1A 和 15V+7.7V 雙路輸出。
• ?布局建議?：強調關鍵回路面積最小化（如輸入電容、變壓器繞組路徑），優化熱管理。

?5. 文檔內容結構?

• ?電氣參數?：詳細列明絕對最大額定值、推薦工作條件及典型特性曲線。
• ?功能描述?：涵蓋工作模式（BCM/DCM/FFM）、輸出電壓設置、軟啟動配置等。
• ?應用示例?：提供具體電路圖、BOM 表和性能曲線（效率、負載調整率等）。

?附件說明?
當前附件為 LM5180 數據手冊（SNVSB06D 版本），包含完整規格、引腳定義、典型應用電路及 PCB 布局指南。
