TPS6300x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用單節鋰離子或鋰聚合物電池時，輸出電流可高達 1200 mA，并將其放電至 2.5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率?？梢越檬‰娔Ｊ?，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 1800 mA 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部?？梢越棉D換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。
*附件：tps63000.pdf

TPS6300x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 10 引腳 VSON 封裝 （QFN），尺寸為 3 mm × 3 mm （DRC）。

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 1.2 V 至 5.5 V 的固定和可調輸出電壓選項
• 效率高達 96%
• 降壓模式下 3.3 V 時輸出電流為 1200 mA （V 在 = 3.6 V 至 5.5 V）
• 升壓模式下，3.3 V時輸出電流高達800 mA（V 在 > 2.4 V）
• 降壓和升壓模式之間的自動轉換
• 器件靜態電流小于 50 μA
• 省電模式可在低輸出功率下提高效率
• 可強制固定頻率作和同步
• 關機期間的負載斷開
• 過溫保護
• 采用小型 3mm × 3mm 10 引腳 VSON 封裝 （QFN）

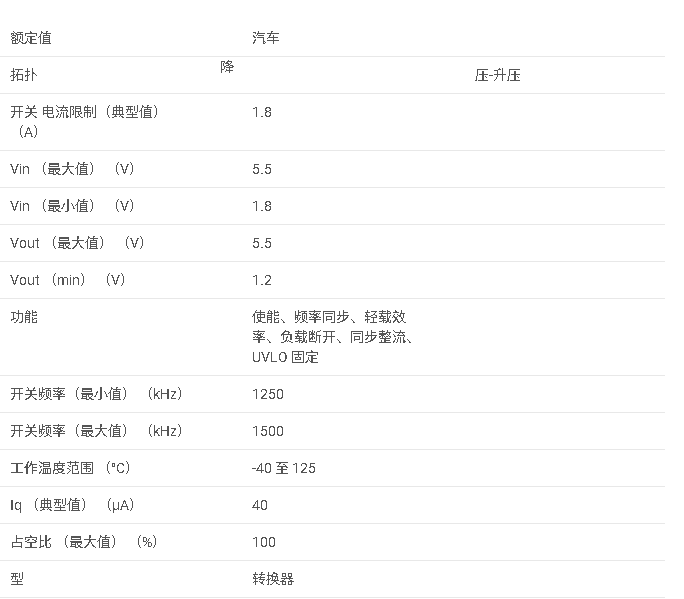

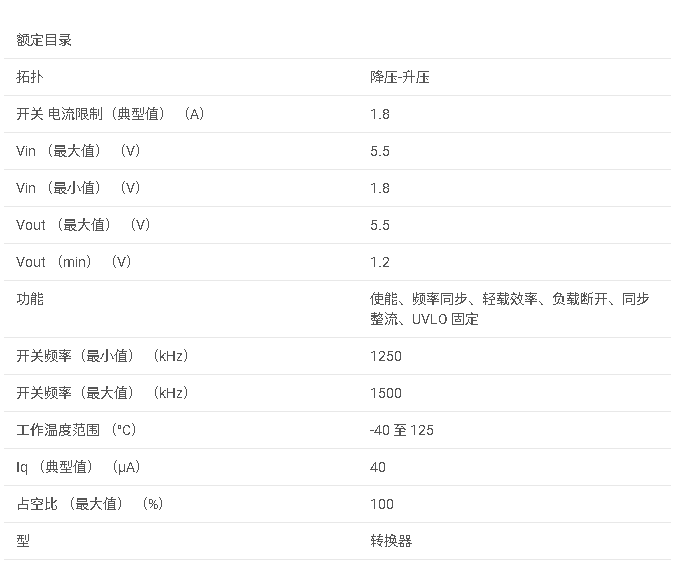

參數

方框圖

?1. 產品概述?
TPS63000/01/02是德州儀器（TI）推出的高效單電感降壓-升壓轉換器，輸入電壓范圍1.8V至5.5V，支持固定/可調輸出電壓（1.2V至5.5V），最大輸出電流達1200mA（降壓模式）或800mA（升壓模式）。其核心特點包括：

• ?高效率?：峰值效率達96%，支持輕載省電模式（Power-Save Mode）。
• ?自動模式切換?：根據輸入電壓自動切換降壓/升壓模式。
• ?低靜態電流?：待機電流＜50μA，關斷時負載完全斷開。
• ?緊湊封裝?：3mm×3mm 10引腳VSON（QFN）封裝。

?2. 關鍵特性?

• ?電氣參數?：
  • 開關頻率：1.25–1.5MHz（可同步至1.8MHz）。
  • 開關電流限制：典型值1800mA。
  • 工作溫度范圍：-40°C至85°C。
• ?保護功能?：過溫保護、欠壓鎖定（UVLO）、短路保護。

?3. 應用場景?

• 單節鋰離子/聚合物電池或多節堿性/NiCd/NiMH電池供電設備（如智能手機、便攜音頻設備）。
• 白色LED驅動、醫療電子產品。

?4. 設計要點?

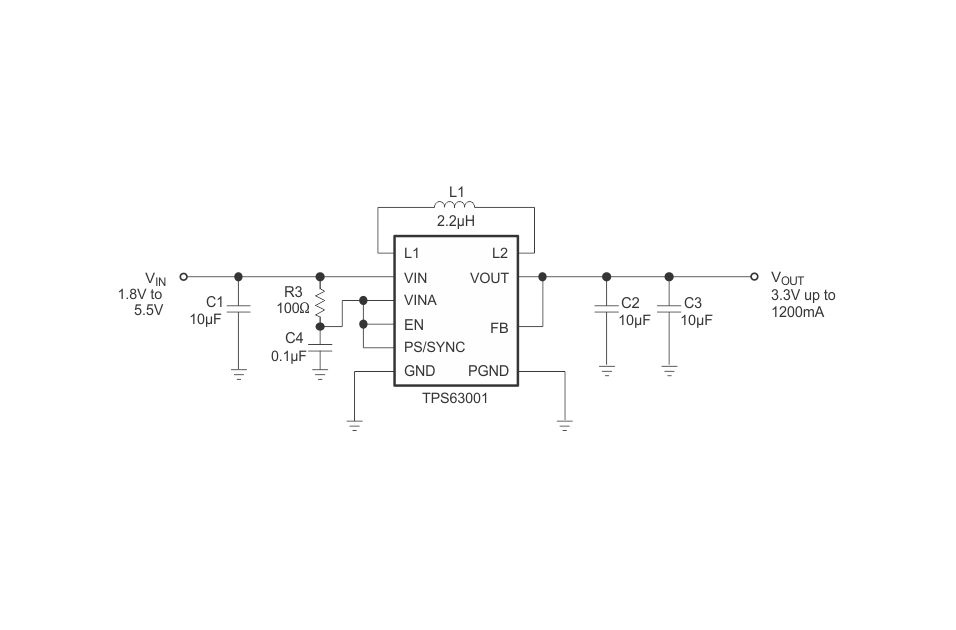

• ?輸出電壓配置?：
  • 固定輸出型號需將FB引腳直接連接至VOUT。
• ?電感選擇?：需滿足峰值電流要求（如2.2μH電感，飽和電流需高于計算值20%）。
• ?布局建議?：輸入/輸出電容及電感盡量靠近芯片，功率地與控制地單點連接。

?5. 性能曲線?

• 效率曲線顯示：3.3V輸出時效率＞90%（負載＞100mA），5V輸出時效率＞85%。
• 負載瞬態響應時間＜2ms（200mA至600mA階躍變化）。

?6. 封裝與訂購信息?

• 封裝型號：DRC（10引腳VSON），熱阻θJA=46.8°C/W。
• 訂購型號示例：TPS63000DRCR（卷帶包裝，3000片/卷）。

?7. 文檔支持?

• 包含詳細引腳定義、典型應用電路、熱設計指南及布局示例。
• 修訂歷史記錄自2006年發布至2015年更新，新增ESD評級、應用設計章節等。

該系列適用于需寬輸入電壓范圍和高效率的便攜式設備，設計時需重點關注電感選型、散熱布局及輸出電壓配置。
