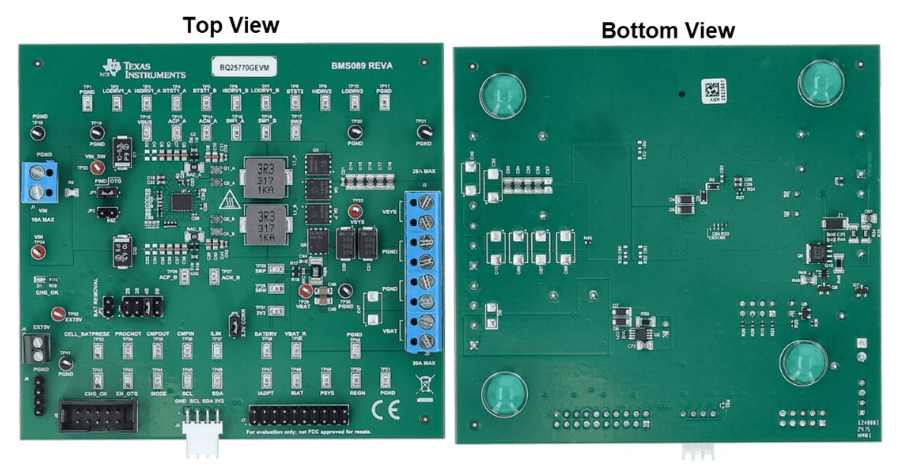

Texas Instruments bq25770G電池充電控制器是一款同步NVDC降壓-升壓電池充電控制器，可通過多種輸入源為2至5節電池充電，包括USB適配器、擴展功率范圍（EPR）USB-C? 供電（PD）源、標準功率范圍（SPR）USB-C供電（PD）源以及傳統適配器。該器件可為空間受限的2至5節電池充電應用提供元件數量少、效率高的解決方案。

數據手冊：*附件：Texas Instruments bq25770G電池充電控制器數據手冊.pdf

NVDC配置允許系統根據電池電壓進行調節，但不會低于系統最低電壓。即使電池取出或完全放電，系統也能繼續運行。當負載功率超過輸入源額定功率時，電池會進入補充模式，防止系統崩潰。bq25770G可監控適配器電流、電池電流和系統功率。在需要時，靈活的可編程PROCHOT輸出可直接進入CPU進行節流。

在整個傳導EMI頻率范圍內（150kHz至30MHz），TI獲得專利的開關頻率抖動模式可顯著降低EMI噪聲。此系列器件具有多種抖動電平選項，為不同應用提供了靈活性。抖動功能大大簡化了EMI噪聲濾波器的設計。

該充電器采用TI獲得專利的直通模式（PTM）運行，可提高全負載范圍內的效率。在PTM模式下，輸入電源直接通過充電器傳輸至系統。可以節省電感器磁芯和MOSFET的開關損耗，從而實現高效運行。bq25770G采用36引腳4mm×5mm WQFN封裝。

特性

• TI獲得專利的準雙相降壓-升壓窄電壓直流（NVDC）充電器，適用于USB-C擴展功率范圍（EPR）接口平臺
  • 輸入電壓范圍為3.5V至40V，可為2至5節電池充電
  • 基于5mΩ/2mΩ檢測電阻，充電電流高達16.3A/30A
  • 基于10mΩ/5mΩ檢測電阻，輸入電流限制高達8.2A/16.4A
  • 支持USB 2.0、USB 3.0、USB 3.1、USB-C供電和擴展電源范圍輸入電流設置
  • 輸入電流優化器（ICO），無需過載適配器即可獲取最大輸入功率
  • 集成快速角色交換（FRS）功能，符合USB-PD規范
  • 可在準雙相降壓、降壓-升壓和升壓操作之間無縫轉換
  • 提供輸入電流和電壓調節（IINDPM和VINDPM）以防電源過載
  • 適配器滿載時，由電池為系統提供補充
• 系統功能符合英特爾平臺IMVP8/IMVP9規范
  • 在系統功率峰值期間，增強型Vmin主動保護（VAP）模式通過輸入電容器對電池進行補充，符合當前英特爾規范
  • 綜合PROCHOT曲線
  • 兩級放電電流限制PROCHOT曲線，可避免電池電量耗盡
  • 系統功率監測器（PSYS）
• TI獲得專利的雙隨機擴頻（DRSS），滿足IEC-CISPR 32 EMI規范
• TI獲得專利的直通模式（PTM），效率>99%，支持電池快速充電
• 通過專用引腳的輸入和電池電流監控器
• 集成式16位ADC，用于監控電壓、電流和功率
• 電池MOSFET，適合補充模式下的二極管運行
• 通過電池給USB端口供電（USB OTG）
  • 3V至5V OTG
  • 基于10mΩ檢測電阻，輸出電流限制高達3A
• 600kHz/800kHz可編程開關頻率
• SMBus主機控制接口，實現靈活系統配置
• 高精度調節和監控
  • 充電電壓調節：±0.5%
  • 充電電流調節：±2%
  • ±2%輸入電流調節
  • 輸入/充電電流監控器：±2%
• 安全性
  • 熱調節與熱關斷
  • 輸入、系統和電池過壓保護
  • 輸入、MOSFET和電感器過流保護
• 36引腳4.0mm×5.0mm WQFN封裝

應用

• 標準筆記本電腦、Chrome上網本
• 電器
  • 電池充電器
  • 制氧機

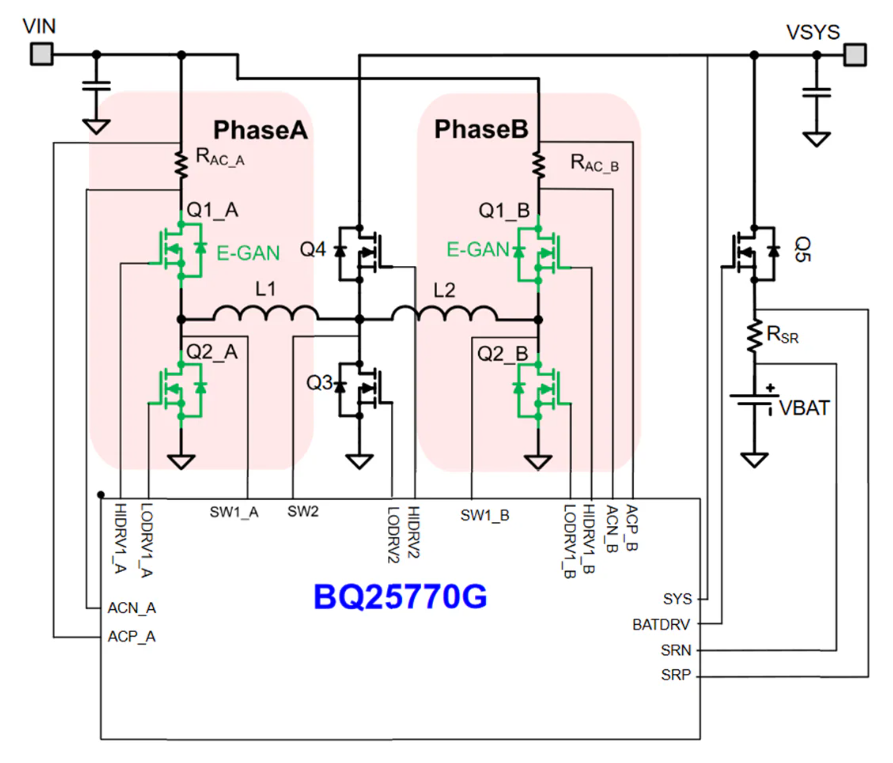

簡化應用圖
