芯片的腳位是指芯片與電路板或其他芯片之間進行連接的引腳。引腳可以傳輸數字信號和模擬信號，還用于為芯片提供電源和接地。今天重點介紹的是深圳銀聯寶氮化鎵電源ic U8731的腳位特征！

氮化鎵電源ic U8731復用CS管腳以設定系統最高工作頻率。芯片啟動時，U8731通過檢測RSEL電阻從而決定芯片最大工作頻率。設定不同的RSEL電阻值即可選擇兩檔不同的系統工作頻率上限。選檔判定結束后系統鎖定，每一次啟動都伴隨一次判定。

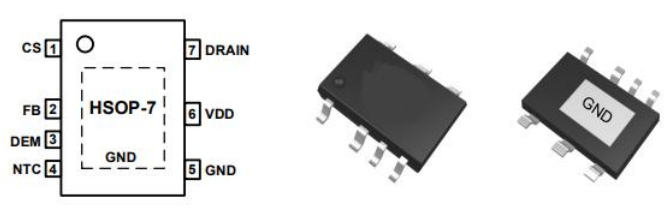

氮化鎵電源ic U8731封裝形式HSOP-7，引腳說明：

1 CS I/O 電流采樣輸入、最高頻率選擇管腳

2 FB I 系統反饋輸入管腳

3 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳

6 VDD P 芯片供電管腳

4 NTC I/O 外置溫度檢測，過溫降功率和過溫保護功能

5 GND P 芯片參考地

7 DRAIN P 內置高壓 GaN FET 漏極、高壓啟動供電管腳

由于原邊功率開關寄生電容、變壓器寄生電容和副邊整流管反向恢復的原因，功率開關開通瞬間會在采樣電阻上產生電壓尖刺。為避免驅動信號被錯誤關閉，氮化鎵電源ic U8731內部集成有前沿消隱功能。在開關管導通之后的TLEB_OCP(典型值230ns)時間內，峰值電流比較器不會關閉功率開關。在異常過流保護狀態下(AOCP)，為保證系統可靠性，當CS管腳電壓達到AOCP保護閾值VCS_AOCP(典型值-1.2V)時，前沿消隱時間進一步降低到TLEB_AOCP(典型值130ns)。

氮化鎵電源ic U8731通過DEM管腳采樣輔助繞組電壓判定系統輸出的過壓狀態。當采樣到的DEM電壓連續6個開關周期高于OVP保護閾值VDEM_OVP(典型值3.4V)時，觸發輸出過壓保護(OVP)，芯片停止開關動作并進入自動重啟保護模式。當采樣到的DEM電壓低于于OVP保護閾值VDEM_UVP(典型值0.9V)時，開始計時，計時時間為TUVP_delay(典型值20ms)，當計時時間達到后，觸發輸出欠壓保護(UVP)，芯片停止開關動作并進入自動重啟保護模式。

了解和掌握芯片的腳位對于電子設備的組裝、維修和故障排除具有重要意義。深圳銀聯寶科技推出的氮化鎵電源ic方案組合，均有專業工程師全程跟蹤服務，時刻為您的電源項目提供有力技術支持！
