Modbus RTU轉Profinet網關在渦街流量計瞬時流量讀取中的應用與優勢

在工業自動化的廣闊天地里，Modbus RTU 轉 Profinet網關宛如一座堅固且智能的橋梁，成功搭建起 PLC 與智能電表等設備的連接通道，讓數據傳輸與設備控制得以順暢實現，極大地提升了工作效率，為工業自動化進程注入強大動力。今天，讓我們聚焦其在連接渦街液體流量計讀取瞬時流量方面的奇妙應用。

此次應用中的關鍵設備是 Modbus RTU 轉 Profinet網關，它承擔著協議轉換的重任。就如同一位精通多國語言的翻譯官，能將 Modbus RTU設備的“語言”精準轉化為 Profinet 網絡可識別的“語言”，確保數據在不同協議間無縫對接。以興達易控XD-MDPN100網關為例，在實際案例中，它助力西門子 S7 - 1200 型 PLC 與 Modbus從站（如電腦安裝 modbus poll 軟件模擬的設備）成功建立連接，為數據傳輸?shù)於ɑA(chǔ)。

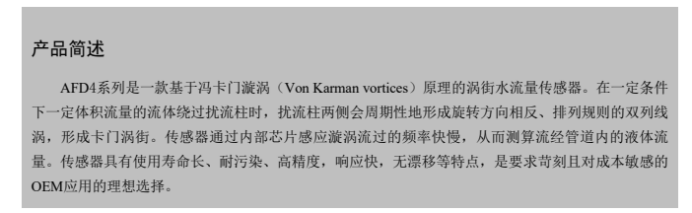

而渦街液體流量計，恰似工業管道中的“敏銳洞察者”。它依據先進的“馮 - 卡門渦街”原理，通過捕捉流體中旋渦的分離頻率，如同細心數著水流中漩渦的個數，進而精確計算出瞬時流量。其具備測量量程寬、精確度高、壓損小、高可靠性與長期穩定性等優點，廣泛應用于各類液體流量監測場景。

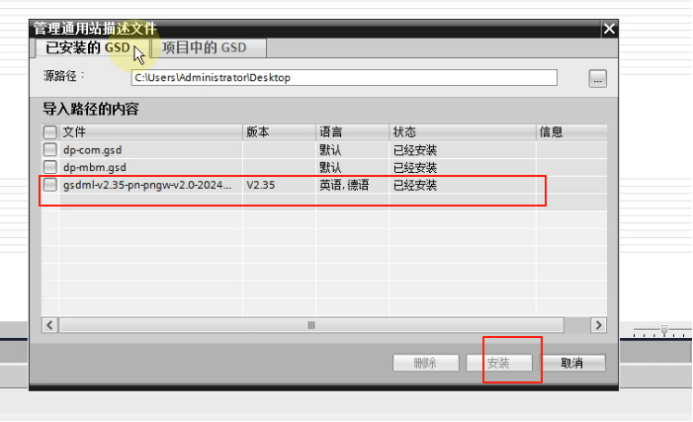

在軟件層面，需打開西門子博圖軟件新建項目，這如同為一座大廈搭建地基框架。接著安裝 Modbus RTU 轉 Profinet網關GSD 文件

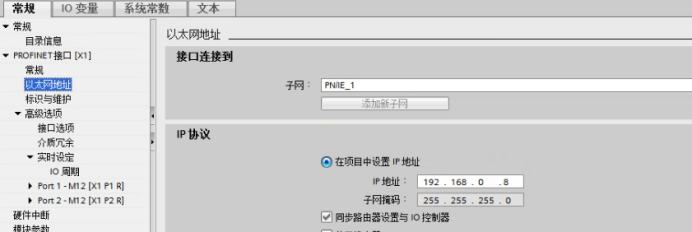

對于Modbus RTU 轉 Profinet網關參數設置，以某實際案例中 PLC 為 S7 - 1200，Modbus RTU 轉 Profinet網關IP 地址是 192.168.0.8，

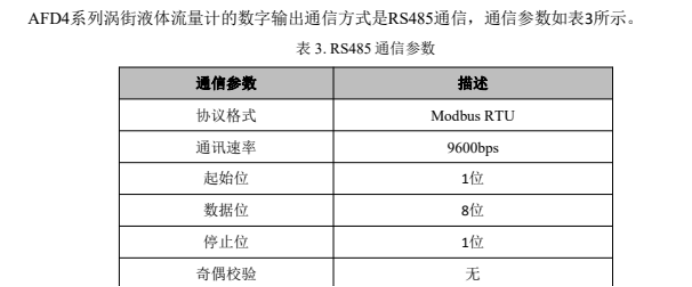

Modbus RTU 的通訊格式是 9600,8,1 為例，

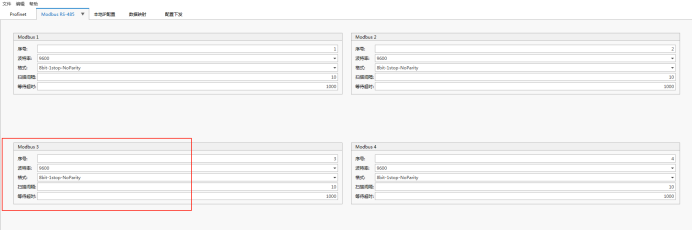

在Modbus RTU 轉 Profinet 網關配置軟件設置通訊參數

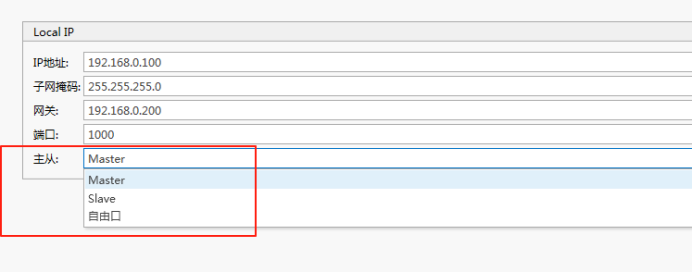

設置Modbus RTU 轉 Profinet網關工作模式

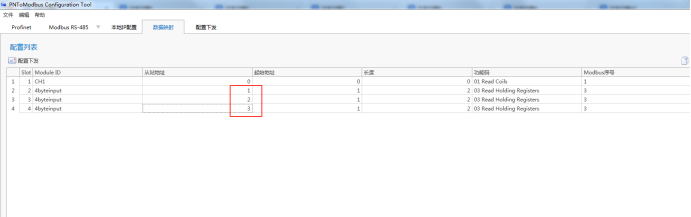

例如有三臺流量計接到Modbus RTU 轉 Profinet網關485串口，數據映射如下圖

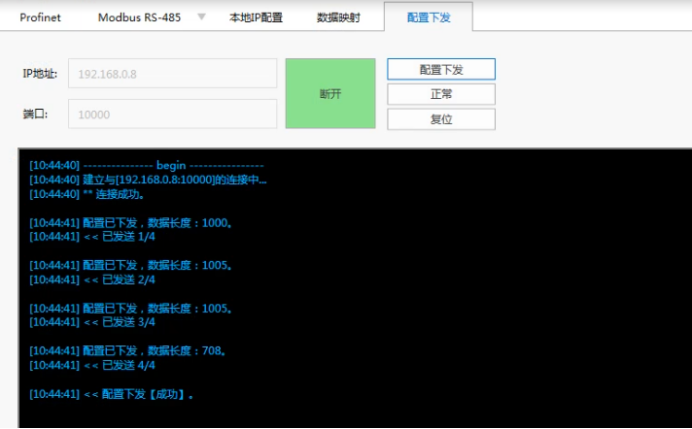

最后輸入plc分配的IP地址，連接成功后配置下發到Modbus RTU 轉 Profinet網關

通過 Modbus RTU 轉 Profinet 網關連接渦街液體流量計讀取瞬時流量，在工業自動化領域優勢顯著。一方面，實現了不同協議設備間的互聯互通，讓原本分散的“信息孤島”連成整體，數據得以高效流通；另一方面，精準的瞬時流量數據為生產流程優化、能源管理等提供關鍵依據，助力企業降本增效，猶如為企業的高效運轉安裝了一臺精準的“流量計量儀”。

Modbus RTU 轉 Profinet 網關與渦街液體流量計的協同應用，為工業自動化的流量監測環節帶來可靠、高效的解決方案，推動行業邁向更智能、精準的發展新高度。
