西門子315-2PLC通過Modbus RTU轉Profibus DP網關讀取渦街液體流量計瞬時流量

在工業自動化系統中，設備間的通信協議差異常常成為技術集成的難點。例如，某工廠需要將支持Modbus RTU協議的渦街液體流量計接入采用Profibus DP協議的PLC控制系統時，如何實現數據互通？這一問題的核心在于協議轉換與數據映射。

Modbus RTU轉Profibus DP網關的作用類似于語言翻譯器，能將Modbus設備（如流量計）的串行信號“翻譯”為Profibus DP網絡可識別的報文。以興達易控XD-MDPB100網關為例，其內部通過雙端口緩存技術，實現Modbus RTU的異步通信與Profibus DP同步傳輸的兼容，確保數據在變頻器、PLC與流量計間無縫流動。這類網關通常支持參數預配置，用戶無需深入理解協議底層，即可通過軟件界面完成寄存器地址映射，大幅降低部署復雜度。

渦街流量計通過檢測流體通過渦街體產生的頻率信號計算瞬時流量，其核心是將物理量轉化為數字信號。以多欽儀表的渦街流量計為例，設備內置Modbus RTU協議棧，將流量數據存儲在特定寄存器中（如寄存器40001對應瞬時流量值）。通信時，主站（如PLC）需發送包含設備地址、功能碼、寄存器地址的請求幀，流量計響應包含二進制數據的報文。

參數一致性配置

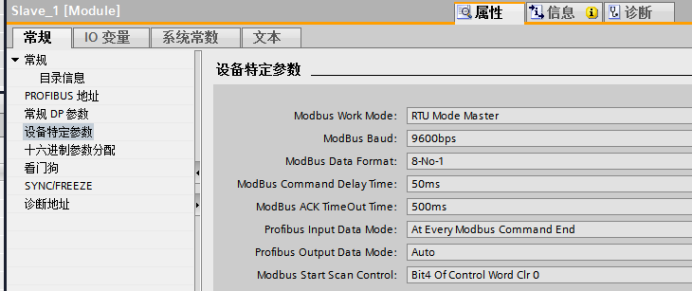

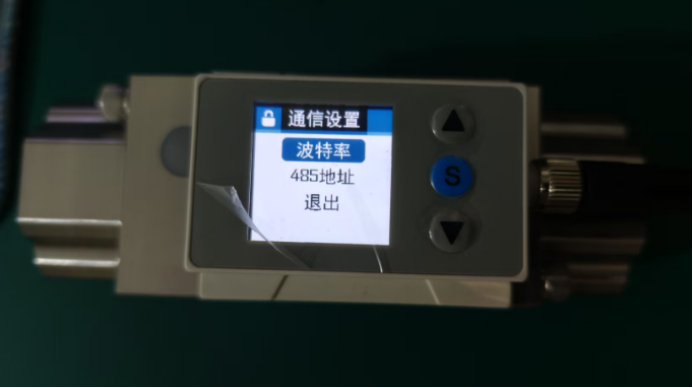

通信參數如同設備間的“握手密碼”，必須完全匹配。以某項目中使用L-mag電磁流量計的案例，波特率需設置為9600bps，數據位8位，停止位1位，無校驗位。若Modbus RTU轉Profibus DP網關與流量計的停止位配置不一致，會導致數據幀錯位，PLC接收的瞬時流量值出現跳變或歸零。

數據映射的精準性

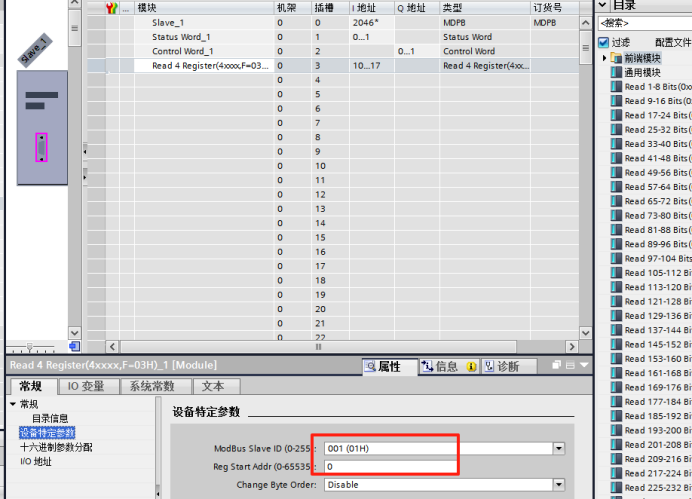

Modbus RTU轉Profibus DP網關需將Modbus寄存器地址映射到Profibus DP的輸出區。例如，將渦街流量計的瞬時流量寄存器（40000）映射到Profibus DP從站的第10-11字節。這類似于在Excel表格中建立兩列數據的對應關系，任何偏移都會導致PLC讀取到壓力或溫度等無關參數。

抗干擾設計

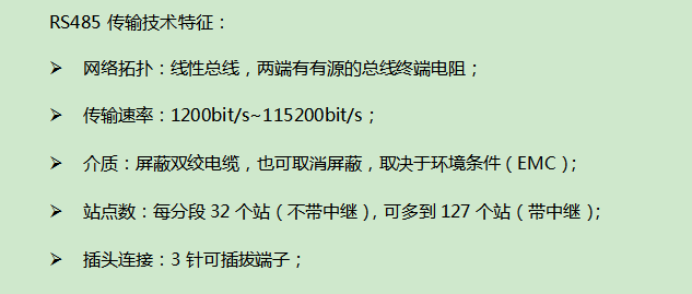

工業現場電磁干擾如同“數據噪音”，可能造成通信中斷。某化工廠案例顯示，在未采用屏蔽雙絞線的情況下，瞬時流量數據誤碼率高達12%。解決方法包括：Modbus RTU轉Profibus DP網關與流量計共地處理、RS-485總線終端加裝120Ω匹配電阻，以及Profibus DP電纜采用紫色鎧裝屏蔽層設計。

從技術角度看，Modbus RTU轉Profibus DP網關不僅是協議轉換器，更是實現工業物聯網的關鍵樞紐。隨著邊緣計算技術的發展，新一代Modbus RTU轉Profibus DP網關已具備數據預處理功能，例如對瞬時流量進行滑動平均濾波，再傳輸至PLC，既減輕主站運算負荷，又提升系統實時性。這種“本地智能”與“云端大腦”的協同，正在重新定義工業自動化的價值邊界。
