工業自動化中Modbus RTU轉Profibus DP網關的應用與渦街流量計接線配置

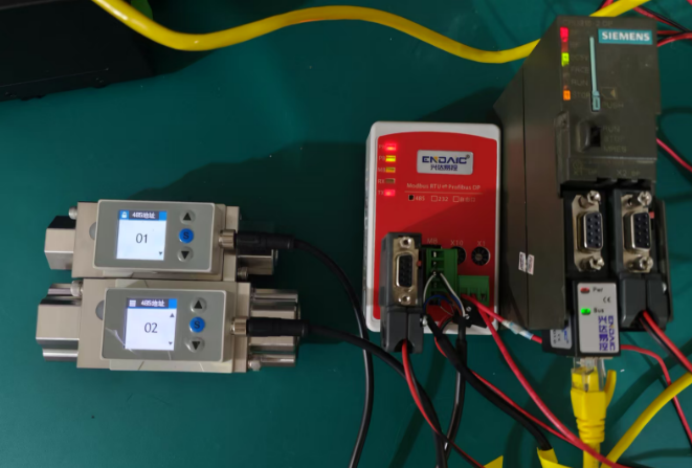

在現代工業自動化場景中，不同設備間的“語言溝通”至關重要。Modbus RTU 與 Profibus DP作為兩種常見的通信協議，常出現于不同的工業設備間。當遇到需要將它們連接起來實現高效協作的情況，比如讓兩臺渦街液體流量計通過Modbus RTU 轉 Profibus DP網關與 PLC 順利通訊時，就需要深入了解其中的技術細節與操作要點。

一、Modbus RTU 與 Profibus DP協議簡介

Modbus RTU是一種串行通信協議，它就像工業現場的“簡易普通話”，具有簡單、可靠等特點，廣泛應用于各種儀器儀表和工業設備之間的通信。許多渦街液體流量計采用這種協議來傳輸數據，比如流量數值、溫度信息等。

而Profibus DP則是一種現場總線標準，如同工業控制網絡中的“高速公路”，具備高速、高效的數據傳輸能力，常用于對實時性和數據量要求較高的工業環境，如大型工廠的自動化生產線控制，PLC 作為核心控制設備，通常采用這種協議與其他設備進行交互。

二、Modbus RTU 轉 Profibus DP網關的作用

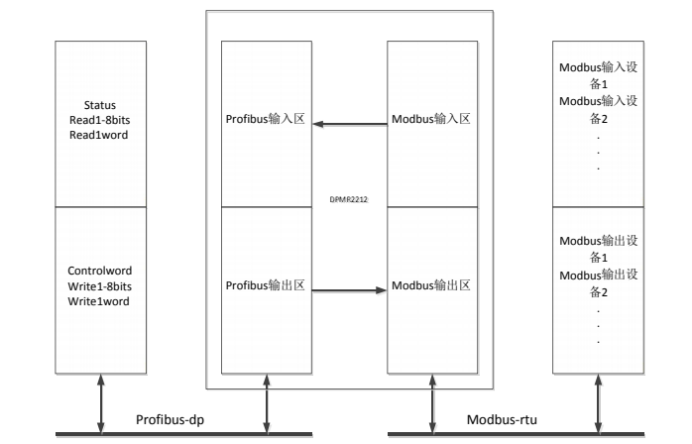

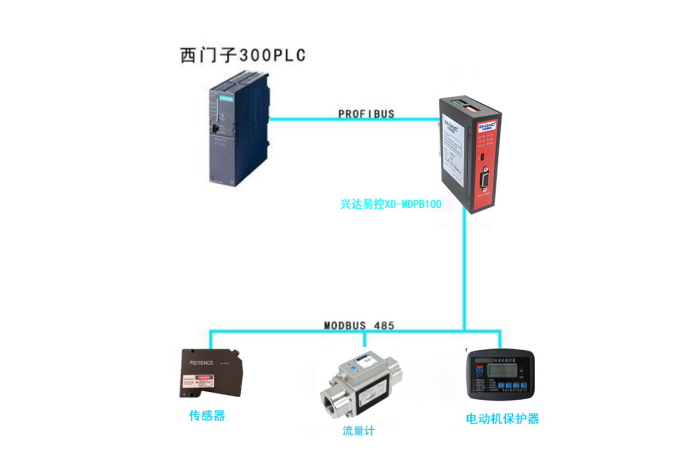

由于這兩種協議互不兼容，直接連接使用就如同兩個語言不通的人無法交流一樣。這時，Modbus RTU 轉 Profibus DP網關就發揮了“翻譯官”的作用。它能夠將渦街液體流量計發出的Modbus RTU協議數據準確無誤地轉換為Profibus DP協議數據，讓 PLC 能夠理解并處理這些信息，反之亦然，實現數據的雙向無縫傳輸。例如興達易控 XD - MDPB100 網關，就是這方面的典型代表，有了它，無需深入了解復雜的協議技術細節，就能輕松搭建起不同設備間的通訊橋梁。

三、渦街液體流量計的接線要點

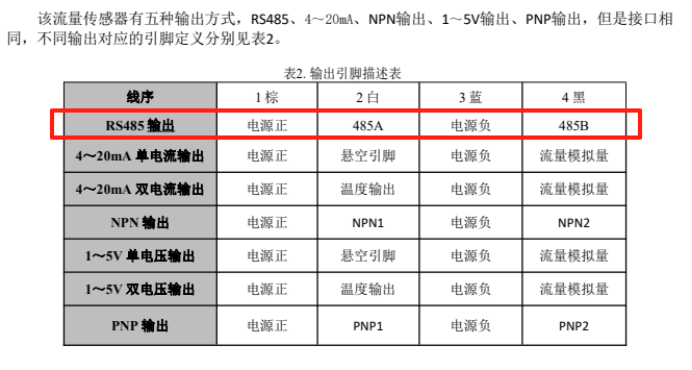

要讓渦街液體流量計接入整個系統，正確的接線是基礎。一般來說，渦街液體流量計有三條關鍵導線，分別是電源輸入（紅色），它為流量計提供工作所需的電能，如同人的心臟為身體供血一樣重要；地線（黑色），起到安全防護和穩定電路的作用，可類比為建筑的地基，確保整個電氣系統的平穩；還有輸出信號（藍色），負責將測量到的流量數據等信息傳輸出去，就像人的語言表達能力，將自身的狀態告知其他設備。在接線前，務必確認供電相位以及讀取設備（此處為 PLC）和渦街流量計之間的通訊協議，這是保證它們能正常“對話”的前提。

四、主從配置：建立Profibus DP通信的關鍵步驟

在構建基于Profibus DP的通信網絡時，主從配置是核心環節。首先，要準備好硬件設備，包括作為主控制設備的 PLC、從控制設備（這里的渦街液體流量計），還有Profibus DP總線電纜和連接器，這些就像是搭建舞臺的骨架和道具。

接著，在軟件配置方面，要在 PLC 中設置好相應的主站參數，定義好從站（渦街液體流量計）的地址和通信參數，確保它們在同一“頻道”上進行數據交互。這就好比組織一場演出，要提前安排好每個演員的位置和臺詞，只有這樣，整個通信過程才能有條不紊地進行，實現數據的準確、高效傳輸。

通過合理運用Modbus RTU 轉 Profibus DP網關，正確連接和配置渦街液體流量計與 PLC，能夠讓工業自動化系統中的不同設備緊密協作，如同一個配合默契的團隊，共同推動工業生產的高效、穩定運行。
