作為SWIFT?系列DC/DC穩壓器的一員，TPS54880低輸入電壓高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。將 TRACKIN 引腳與其他穩壓器一起使用，可以輕松實現同時上電和斷電。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3.8 V;內部或外部設置的慢啟動電路，以限制浪涌電流;以及可用于處理器/邏輯復位的電源良好輸出。

該TPS54880采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54880.pdf

特性

• 用于排序的上電/關機跟蹤
• 30 m、12 A 峰值 MOSFET 開關，可在 8A 連續輸出源電流或灌電流下實現高效率
• 寬PWM頻率：
  固定350 kHz或可調280 kHz至700 kHz
• 電源良好和使能
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量
• 應用
  • 低壓、高密度分布式電源系統
  • 適用于需要排序的高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施

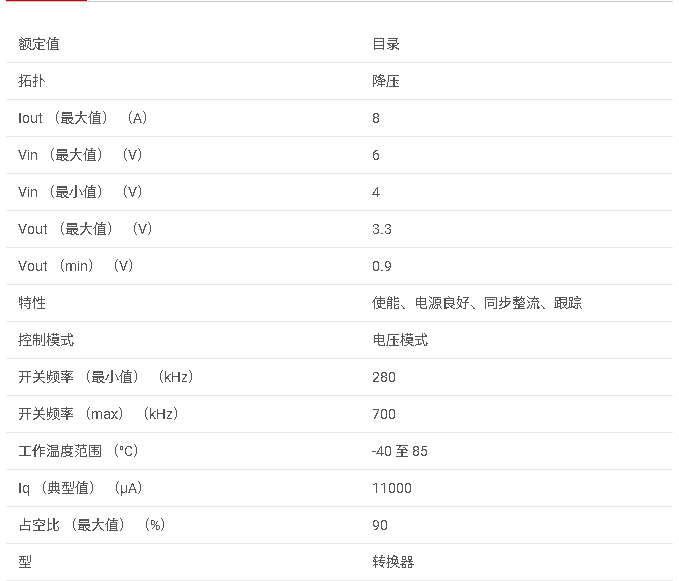

參數

?1. 產品概述?
TPS54880是TI SWIFT?系列DC/DC穩壓器成員，集成4-6V輸入、8A輸出的同步降壓轉換器，內置MOSFET開關。核心特性包括：

• ?集成設計?：30mΩ低阻抗MOSFET，支持12A峰值電流，提升效率。
• ?頻率靈活?：固定350kHz或可調280-700kHz PWM頻率。
• ?關鍵功能?：電源良好（Power Good）、使能（Enable）、峰值電流限制及熱關斷保護。
• ?應用場景?：高性能DSP、FPGA、ASIC的負載點穩壓，需時序控制的分布式電源系統。

?2. 核心特性詳解?

• ? 跟蹤功能（TRACKIN） ?：支持多電源時序控制，實現同步上電/斷電。
• ?高精度基準?：0.891V±1%內部參考電壓，支持0.9-3.3V輸出范圍。
• ?保護機制?：
  • 過流保護（100ns前沿消隱）。
  • 熱關斷（150°C觸發，10°C滯后恢復）。
  • 欠壓鎖定（UVLO：3.8V啟動/3.5V關閉）。

?3. 電氣參數?

• ?輸入電壓?：4-6V，推薦工作溫度-40°C至85°C。
• ?效率?：典型95%（1.8V輸出@5V輸入，700kHz）。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，尺寸6.4mm×9.7mm，優化散熱設計。

?4. 設計要點?

• ?PCB布局建議?：
  • 分離模擬/功率地，減少噪聲干擾。
  • 輸入電容靠近VIN/PGND引腳，降低環路電感。
  • 熱焊盤需連接至大面積銅箔，搭配12個散熱過孔。
• ?補償網絡?：推薦Type 3拓撲，確保環路穩定性（75kHz穿越頻率）。

?5. 典型應用電路?

• ?輸出濾波?：0.65μH電感 + 3×22μF陶瓷電容（X5R/X7R）。
• ?時序控制示例?：搭配TPS2034電源開關，實現I/O與核心電壓的嚴格時序跟蹤。

?6. 性能圖表?

• 效率曲線：1.8V輸出時達95%（6A負載）。
• 瞬態響應：20μs內恢復至±1%精度（2A階躍負載）。

?7. 訂購信息?

• 型號：TPS54880PWP（工業溫度級），支持卷帶包裝（PWPR后綴）。

?文檔范圍?：涵蓋規格參數、設計指南、性能曲線及封裝細節，適用于高密度電源系統開發。
