一、行業背景與痛點分析

在化工與制藥行業的生產場景中，自動化控制系統往往面臨設備協議碎片化、數據孤島化的典型難題。以某制藥企業的無菌原料藥生產線為例，其核心控制系統采用西門子S7-300PLC，而前端的發酵罐溫度控制模塊（ModbusRTU協議）、后端的包裝線變頻器（ModbusRTU協議）以及車間內多品牌觸摸屏（含西門子、昆侖通態、威綸通等）因協議差異無法實現數據互通。這種協議壁壘導致生產數據無法實時回傳至MES系統，工藝參數追溯依賴人工記錄，設備故障響應滯后，嚴重制約了智能制造升級進程。據統計，該企業因協議不兼容導致的生產中斷年均達12次，單次修復耗時超過4小時，直接經濟損失達數十萬元。

二、核心解決方案

針對上述痛點，采用捷米特ETH-S7300-JM02Plus橋接型以太網模塊構建多協議融合平臺，實現三大核心功能：

異構PLC通訊互聯：通過模塊的雙以太網口，建立S7-300與S7-1200之間的S7TCP通訊通道，實現工藝參數實時交互（如發酵溫度設定值從S7-300下發至S7-1200控制的離心機）。

ModbusRTU設備集中采集：利用模塊的RS485接口，將32臺ModbusRTU設備（含變頻器、溫度變送器）接入以太網，通過ModbusRTU轉TCP協議轉換，使PLC可通過統一接口進行數據讀寫。

多品牌觸摸屏無縫接入：模塊支持ModbusTCP服務器功能，兼容西門子HMI的S7協議與第三方觸摸屏的ModbusTCP協議，實現全車間20臺觸摸屏的統一數據訪問。

三、實施過程詳解

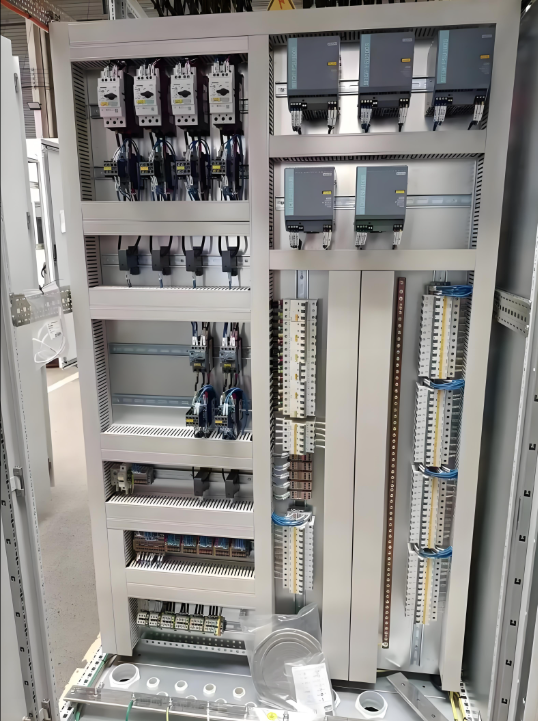

1.硬件架構搭建

網絡拓撲設計：

S7-300通過DP接口連接以太網模塊的X1端口（RS485），S7-1200通過以太網口連接模塊的X2端口（RJ45）。

20臺ModbusRTU設備通過RS485總線級聯至模塊的X3端口，采用屏蔽雙絞線并加裝120Ω終端電阻。

觸摸屏通過交換機接入模塊的X4以太網口，形成星型網絡架構。

關鍵設備選型：

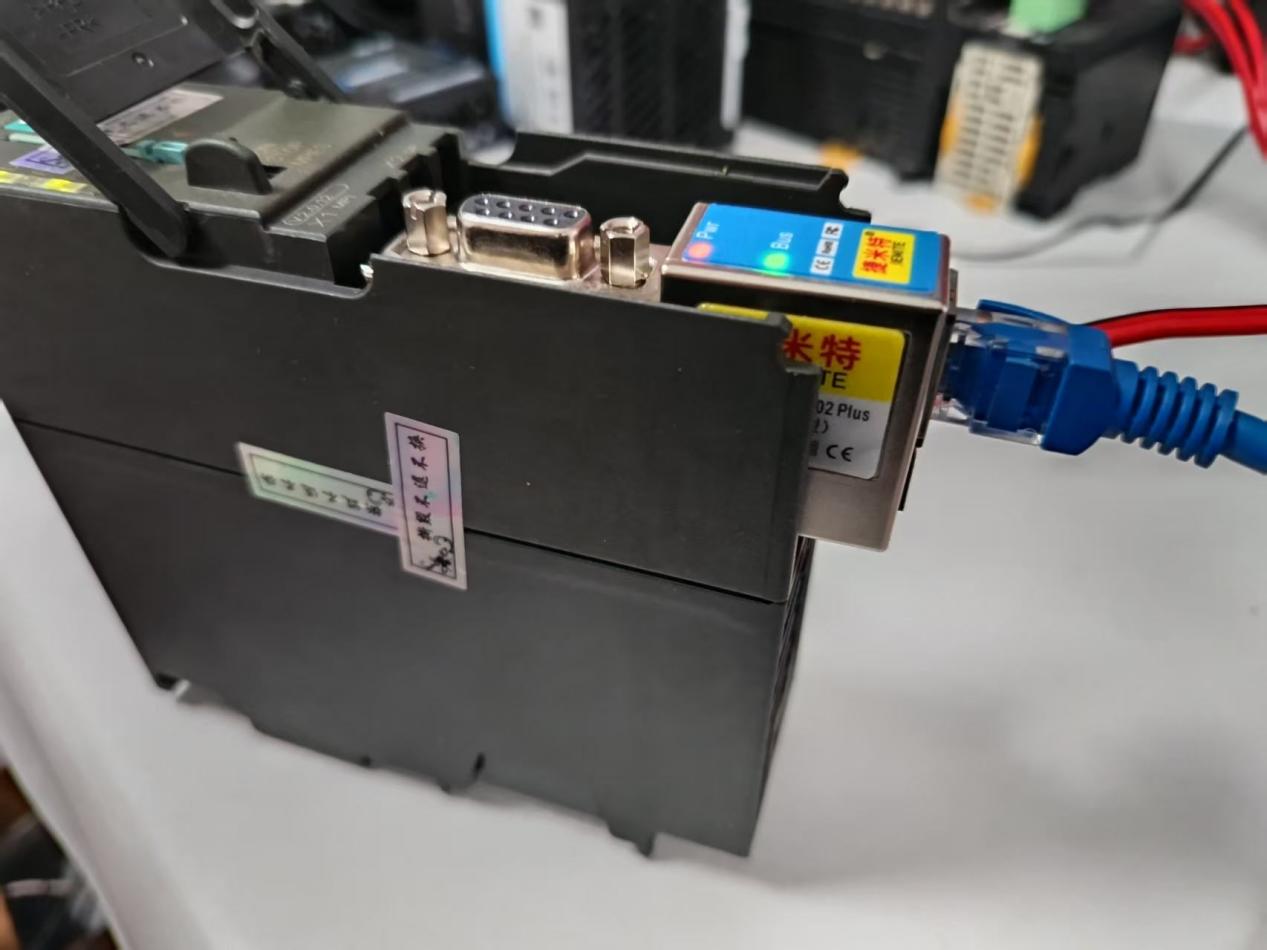

ETH-S7300-JM02Plus模塊（實現協議轉換與數據中轉）

西門子CP341串口模塊（擴展S7-300的ModbusRTU主站功能）

工業級交換機（支持IEEE802.3afPoE供電）

2.系統參數配置

模塊基礎設置：

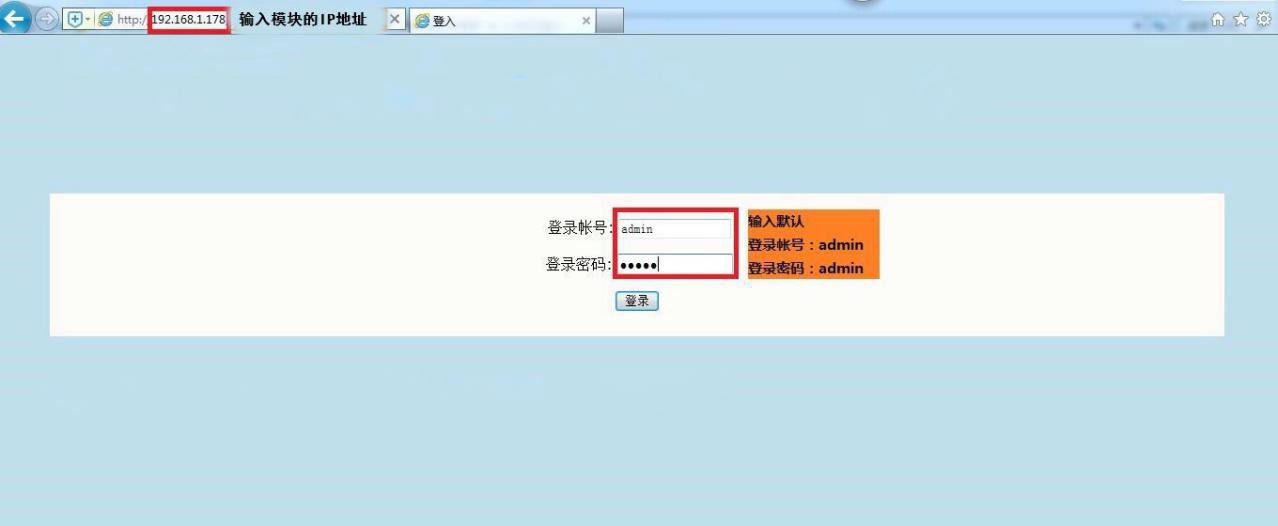

通過Web管理界面配置模塊IP為192.168.0.10，子網掩碼255.255.255.0。

啟用ModbusRTU轉TCP功能，設置從站地址范圍1-32，波特率19200bps，奇偶校驗無。

配置S7-300與S7-1200的通訊參數：本地TSAP03.00，遠程TSAP03.01。

PLC程序開發：

在S7-300中調用FB84"PUT/GET"功能塊，實現與S7-1200的DB塊數據交換（如DB1.DBW0-DB1.DBW100）。

使用CP341模塊的P_SND_RK/P_RCV_RK指令，實現ModbusRTU設備的輪詢讀寫（每500ms采集一次數據）。

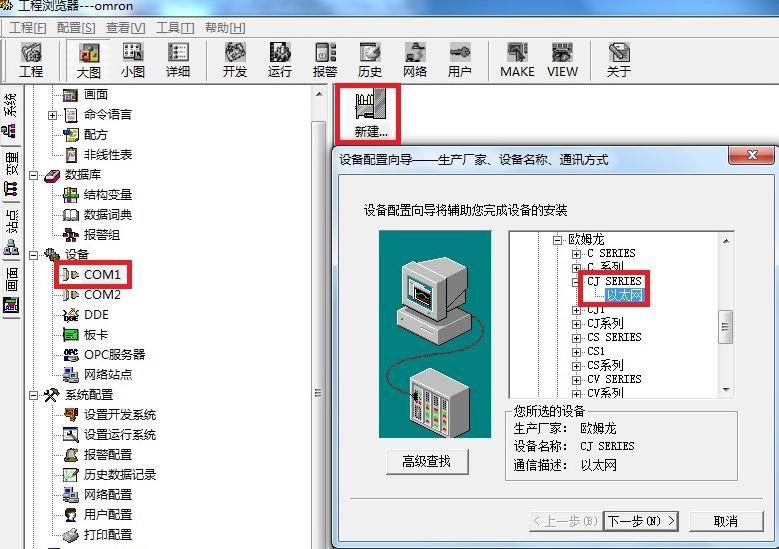

觸摸屏組態：

西門子精智面板通過S7協議連接以太網橋接器IP，映射PLC的DB塊變量。

昆侖通態觸摸屏配置ModbusTCP連接，寄存器地址對應模塊映射的Modbus地址（如40001對應PLC的DB1.DBW0）。

3.系統聯調優化

通信穩定性測試：

采用Wireshark抓包工具，驗證ModbusRTU轉TCP的報文延遲（平均≤20ms）。

通過PLC程序設置心跳檢測機制，當通訊中斷時自動切換至備用通道。

數據完整性驗證：

在PLC中編寫CRC校驗程序，對Modbus數據進行完整性校驗。

建立數據對比機制，將觸摸屏顯示值與PLC內部值實時比對，偏差超過±0.5%時觸發報警。

四、應用效果評估

生產效率提升：

數據采集周期從人工4小時/次縮短至自動30秒/次，工藝參數調整響應速度提升80%。

設備故障平均修復時間從4小時降至30分鐘，年減少停機損失約50萬元。

數據管理升級：

實現全車間設備數據的集中存儲與可視化監控，支持18個月的歷史數據追溯。

制藥車間通過GMP認證審核，生產記錄自動化率從35%提升至98%。

系統擴展能力：

以太網橋接器支持32個Modbus從站擴展，為未來新增設備預留充足接口。

多協議兼容特性使后續接入OPCUA服務器、MES系統等第三方平臺無需硬件改造。

五、總結與展望

JM-ETH-S7300-JM02Plus橋接器通過"協議轉換+數據整合"的創新模式，成功破解了化工制藥行業的多協議通訊難題。該方案在某制藥企業的實施表明，其不僅能實現設備互聯的物理層打通，更通過標準化的數據接口和智能化的故障處理機制，為企業構建了可擴展、高可靠的工業物聯網基礎架構。隨著工業4.0的深入推進，此類邊緣計算設備將在實現生產過程數字化、智能化轉型中發揮更關鍵的作用。未來可進一步探索與5G、AI算法的結合，實現預測性維護與工藝參數自優化，推動行業向智能制造更高階發展。
