MS9280為瑞盟公司設計的一顆單通道Pipeline ADC模數轉換器，與AD9200、THS1030完全Pin to Pin替代！MS5135為瑞盟公司設計的一顆兩通道Pipeline ADC模數轉換器，與AD9635-80/125完全Pin to Pin替代！

AD9200是一款單片、單電源、10bit、20MSPS模數轉換器（ADC），帶有片上采樣保持放大器和電壓基準。AD9200使用20MSPS數據速率的多級差分流水線架構，并保證在整個工作溫度范圍內沒有丟失代碼。可在2.7V至5.5V的電源范圍內工作。

THS1030是一款CMOS、低功耗、10bit、30MSPS模數轉換器（ADC），可在3V至5.5V的電源范圍內工作。THS1030的模擬輸入可以是單端或差分的。THS1030提供多種電壓參考，以滿足用戶的設計要求。為了獲得更大的設計靈活性，可以繞過內部參考，使用外部參考來滿足應用的直流精度和溫度漂移要求。

MS9280是單芯片、單電源、10bit、35MSPS模數轉換器（ADC），內部集成采樣保持放大器和電源基準源。MS9280使用多級差分流水線架構，保證35MSPS數據轉換速率下，全溫度范圍內無失碼。與AD9200、THS1030完全Pin to Pin兼容。

MS9280、AD9200、THS1030的速度、分辨率和單電源操作適用于機頂盒、視頻、多媒體、成像、高速采集和通信等應用。速度和分辨率非常適合電荷耦合器件（CCD）輸入系統，如彩色掃描儀、數字復印機、數碼相機和攝像機。REFBS和REFTS之間的寬輸入電壓范圍允許MS9280、AD9200、THS1030應用于成像和通信系統。

AD9635是一款雙12位80MSPS-125MSPS模數轉換器（ADC），具有片上采樣和保持電路，專為低成本、低功耗、小尺寸和易用性而設計。該產品的轉換率高達125MSPS，經過優化，在小封裝尺寸至關重要的應用中具有出色的動態性能和低功耗。

MS5135是一款雙通道、12位、125MSPS模數轉換器，內置片內采樣保持電路。MS5135轉換速率最高可達125MSPS，動態性能良好。MS5135采用1.8V單電源供電以及兼容LVPECL/CMOS/LVDS的采樣時鐘信號。在大部分場合中，無需外部基準源或驅動器件。為獲得合適的LVDS串行數據速率，MS5135N會自動倍乘采樣速率時鐘。MS5135提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據，以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。DCO最大工作頻率為500MHz。MS5135采用QFN32封裝，工作溫度范圍為-40℃至+85℃。與AD9635-80、AD9635-125完全Pin to Pin兼容。

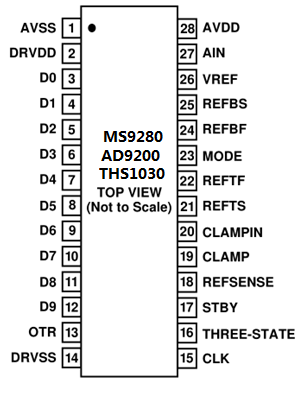

一、管腳圖

二、MS9280、AD9200、THS1030工作模式選擇

MS9280、AD9200、THS1030適合多領域的圖像視頻、通信和儀表應用，包括兼容AD876-8系列。可根據具體系統需要，選擇合適的工作模式進行性能優化。為實現系統的靈活性，內部可編程開關實現了不同的工作模式。內部的三個模塊：電壓基準、電壓緩沖、模擬輸入，可在不同開關模式下實現不同的選擇，具體的實現形式和工作模式見下表及模式說明圖例。

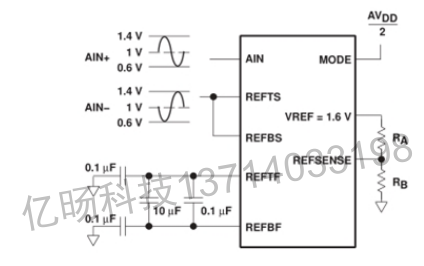

舉例：差分輸入模式之MODE、REFTS、REFBS、REFTF、REFBF電路連接圖

在上圖中，輸入信號是差分的，因此模式=AVDD/2（差分模式），將高、低電壓基準REFTS、REFBS短接，設置為輸入差分反向信號。差分輸入從-0.8V到0.8V，總輸入信號跨度為1.6V，因此REFTF、REFBF應等于1.6V。REFSENSE連接到電阻器RA和RB（外部分壓器模式），使VREF=1.6V，即RA/RB=0.6（VREF =1+(RA/RB)）。

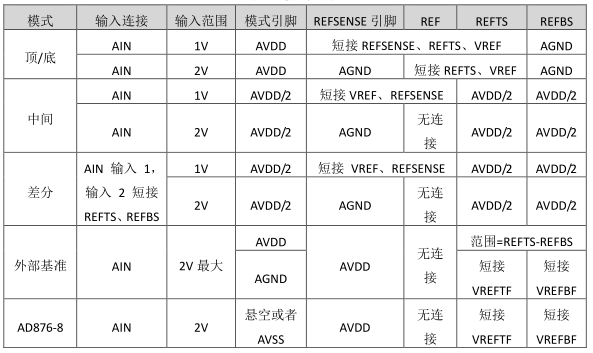

MS9280、AD9200、THS1030工作模式選擇表

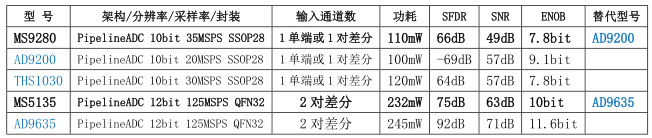

因篇幅有限，該篇文章不就MS5135、AD9635作詳細應用分享，MS9280、AD9200、THS1030、MS5135、AD9635關鍵參數對比參考如下表：

（注意：該表參數根據官網規格書整理，具體以實測為準。）
