在汽車和自動化行業中，從事基于模型的開發（MBD）的工程師致力于在保證模型質量的同時保證模型高效。在這一背景下，應用適當的建模工具十分關鍵。合適的工具不僅可以通過建模標準檢查來分析和測試模型質量，還能夠根據分析結果自動優化模型。本文為您介紹廣受認可的靜態測試工具——MES Model Examiner? (MXAM)。通過本文，您將深入了解MXAM如何幫助您輕松實現高質量建模。

初步了解：什么是MXAM？

MXAM是一款專業用于對MATLAB/MathWorks的Simulink、Stateflow、Embedded Coder和TargetLink模型進行全面靜態分析的工具。MXAM主要應用于V模型軟件開發流程的左側，重點支持模型設計階段。MXAM覆蓋了從軟件架構設計到單元設計與實現的全過程，能夠保證模型質量，并確保符合ISO 26262等行業標準的要求。自MXAM v.10.0起，MES Model & Refactor? (MoRe)已集成至MXAM中。MoRe能夠簡化并加速模型的創建與重構，是MXAM功能的重要擴展，顯著提升了其在模型開發中的實用價值。

靜態測試可以貫穿于模型開發流程的各個階段。MXAM為不同階段的建模工作提供有力支持。如下圖所示，工作流程從創建模型開始，接著對模型指標和建模規范進行分析。隨后，分析結果由一份清晰且全面的報告呈現，為及時發現并解決模型中存在的問題提供依據和參考。最后，該流程確保模型滿足質量門（Quality Gate）的要求，從而輕松實現高質量建模。

圖片：MXAM（藍色圖標）與MoRe（紅色圖標）為模型開發過程中敏捷工作流的不同階段提供支持

總之，MXAM主要支持：

• 靜態分析中的持續集成（CI）
• 建模規范檢查與違規項自動修復
• 模型指標評估與結構分析
• 模型重構與自動布局（來自MoRe的功能）
• 模型安全或質量相關行業標準的合規性

這些功能的集成讓MXAM成為了一個專業且全面的靜態測試工具。接下來的章節將對這些功能進行詳細介紹。

為什么選擇MXAM進行靜態模型分析？

基于模型的開發（MBD）依賴于以需求為基礎、以測試為驅動的工作流來持續確保質量。設計質量和功能質量同等重要，因為良好的模型設計能夠顯著提升其功能適用性。

模型設計質量如何被確保？靜態模型測試能夠幫助工程師確保模型設計的適用性。它不僅能夠優化正在開發中的模型，同時支持前期的質量保證——在代碼生成之前就發現問題所在，以此提升模型和代碼的質量。

在實際應用中，MXAM支持高度自動化的靜態分析，并著重于改進模型的可讀性、魯棒性以及避免錯誤，同時提升生成代碼的質量。在這里，建模規范發揮著重要作用。下圖展示了Simulink模型的一個子系統：

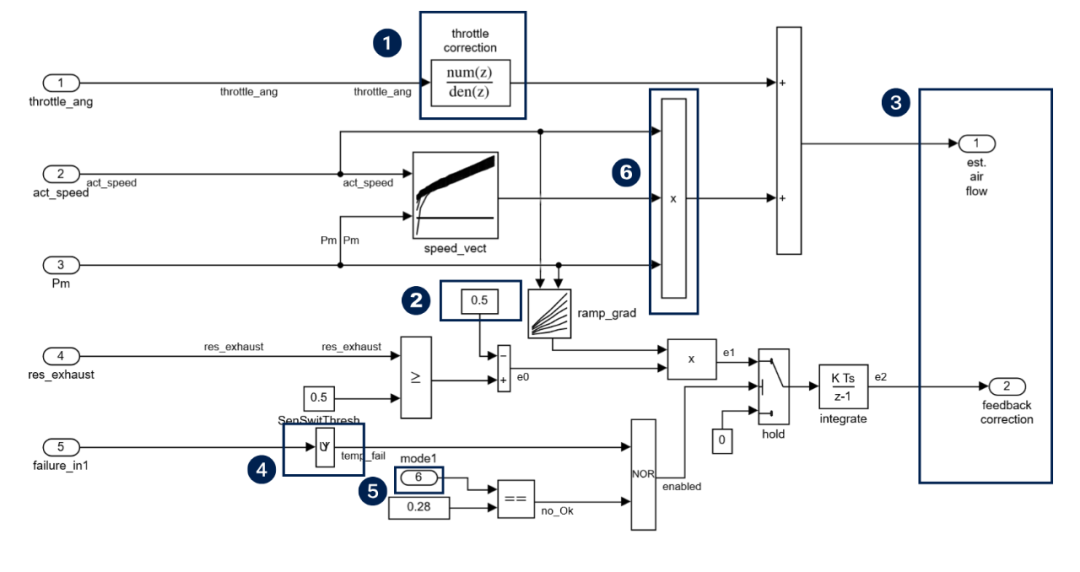

圖片：Simulink模型次級子系統經建模規范優化前

模型目前存在多項問題，例如：

• 問題1：模塊命名應位于模塊下方，而非上方。
• 問題2：對于常值模塊而言，其命名不應直接使用具體數值（例如：5或10），而應當設置為參數進行表示。“0” 和 “1” 為例外。
• 問題3：子系統端口未對齊，影響模型的可讀性。

• 問題4：模塊的命名應當被清晰識別，當前布局不符合建模規范要求。
• 問題5：一個輸入端口被隱藏在系統布局中，降低了模型的透明性。
• 問題6：乘積模塊（Product block）不應有多于兩個輸入端口，否則可能導致不可預知的結果

這些問題嚴重降低了該Simulink模型的設計質量。下圖展示了在使用MXAM應用建模規范優化后的模型。此前提到的所有問題都已被準確修復，模型的可讀性和生成代碼的質量顯著提升：

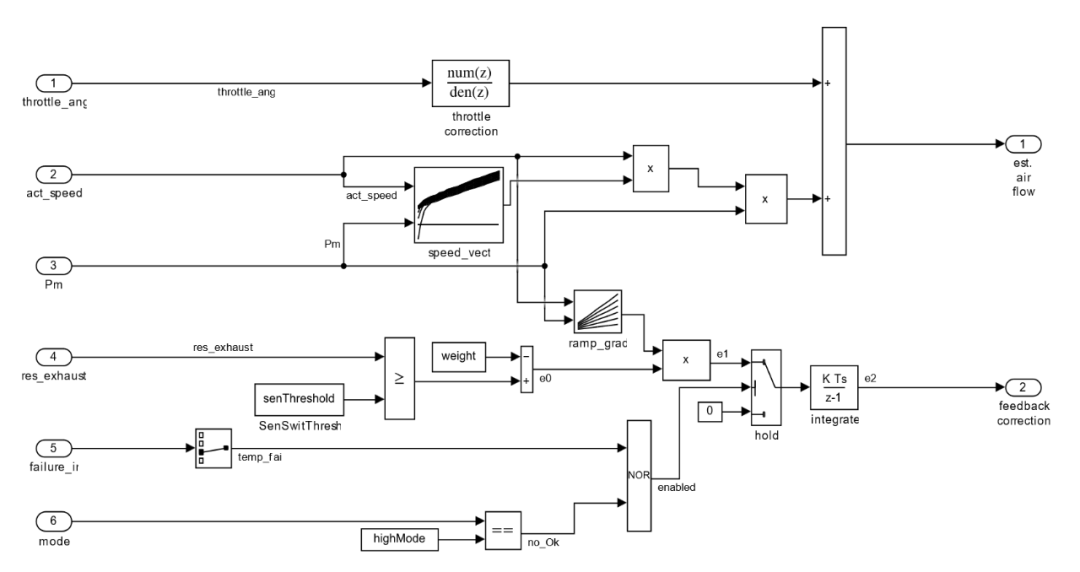

圖片：Simulink模型次級子系統經建模規范優化后

顯然，在實際應用中，評估模型對建模規范的符合性對于保障模型質量至關重要。該評估過程主要涵蓋模型布局、數據和控制流、數據類型以及配置設置。MXAM涵蓋超過700項建模規范：來自MISRA、MAB、MES或其他適用的建模規范文檔。分析結束后，MXAM提供一鍵修復功能，能夠自動修復識別出的問題。

此外，模型需遵循源自功能安全的設計原則，并通過評估相關標準定義的模型指標來實現。例如，ISO 26262-6為軟件級產品開發中的汽車軟件架構，提供了具體的建議與設計原則。關鍵指標包括模型復雜度、大小、耦合度、克隆檢測等等。通過使用MXAM，在模型開發的早期階段即可對這些指標進行驗證與分析，從而提升模型質量，同時確保軟件系統的穩定性與安全性。閱讀文章評估模型架構——如何實現？了解其中細節。

這就引出了一系列重要的問題：如何優化模型布局，以及如何自動化部分重復性操作？現在，MoRe已集成至MXAM中，能夠為您提供支持。MoRe涵蓋六大類、超過30種操作，助力簡化建模流程，節省時間，同時提升模型整體質量。

MXAM操作概覽

在開始使用MXAM前，需要先創建一個項目，這是每次分析的基礎。具體請參看MES模賽思官方網站的MXAM常見問題頁面，了解如何設置項目，選擇模型并開始分析。

模型分析過程結束后，MXAM會為用戶提供一份詳細的分析報告，評估模型對所選建模規范的合規性。如下圖所示，分析結果以結構化的結果視圖展示，清晰地顯示潛在問題及可改進的部分。

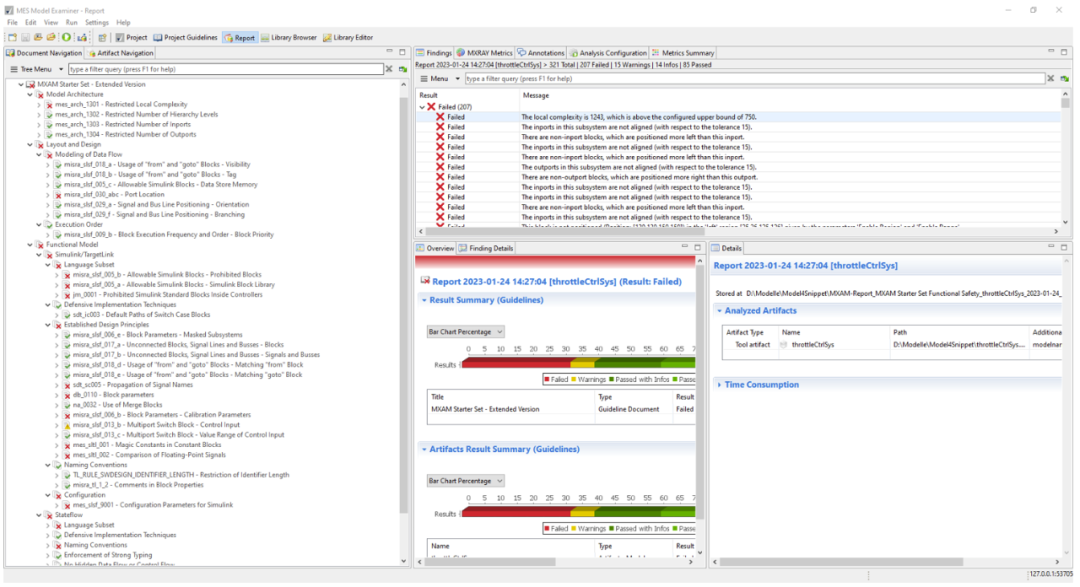

圖片：MXAM分析結果視圖

從展示形式來講，如下圖所示，MXAM報告視圖可顯示為以下兩種：

• 文檔導覽（Document Navigation）：分析報告在各個層級展示聚合分析結果，包括模型名稱和分析完成時間。用戶還可通過選擇工具欄中的選擇樹查看詳細的分析結果。
• 工件導覽（Artifact Navigation）：分析結果依據模型的結構層級進行展示，并以模型結構樹的形式顯示每個系統或子系統的聚合分析結果。

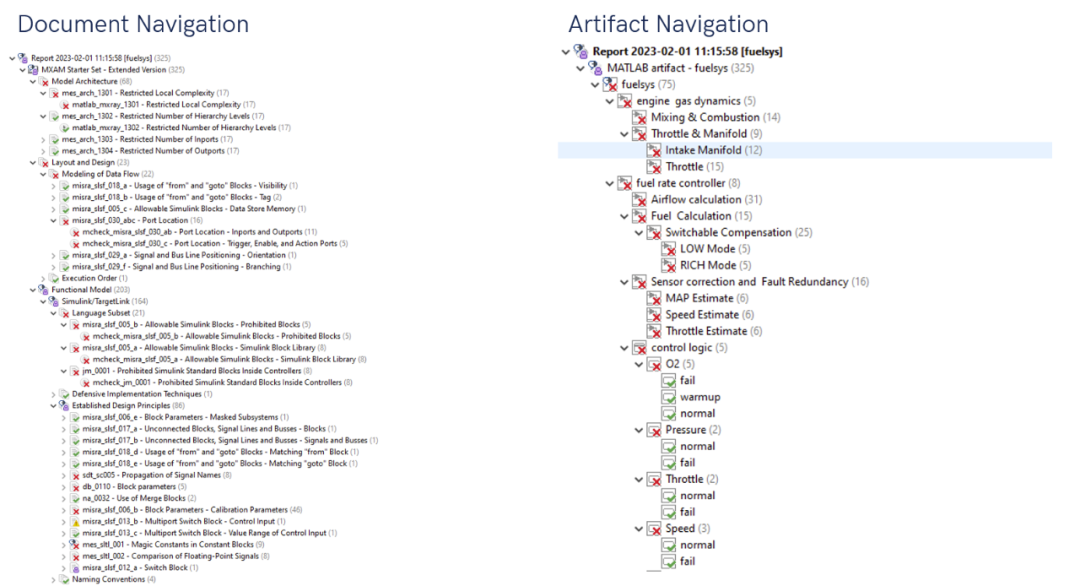

圖片：MXAM報告視圖的不同導覽方式

在內容方面，下圖展示了MXAM中的模型合規性報告視圖，其中顯示了合規分析結果列表（Findings）：即模型合規性分析的結果列表。用戶只需點擊即可查看多個分析組件，包括：

• 模型指標（Metrics）——模型架構分析的相關指標
• 注釋列表（Annotations）——與模型合規性相關的評論列表
• 模型分析的配置詳情（Analysis Configuration）——模型分析設置的詳細信息
• 模型分析指標的摘要（Metrics Summary）——關鍵模型分析指標的匯總信息

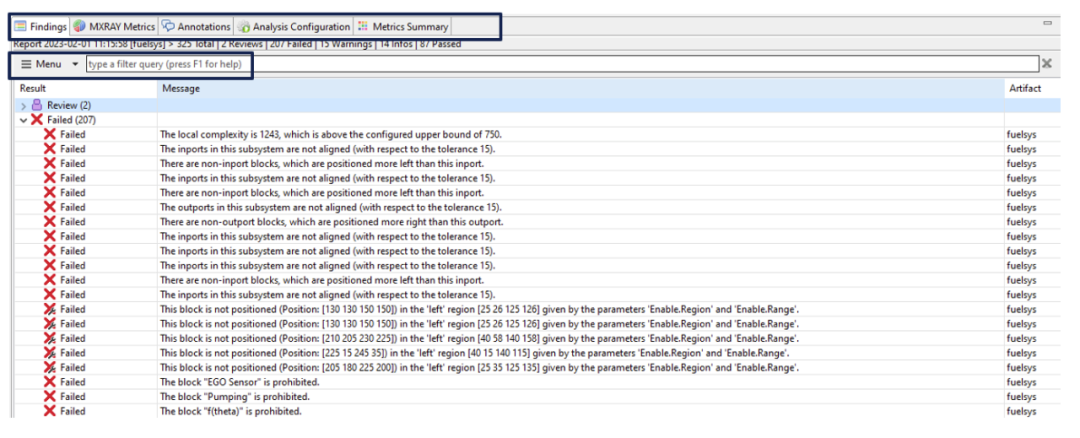

圖片：MXAM合規分析結果

用戶還可以通過菜單（Menu）或過濾（Filter）選項，選擇并查看特定的分析結果。在詳情結果視圖（Finding Details）中，可查看每條分析結果的詳細信息。如下圖所示，用戶可以查看與相關建模規范不符的違規項的詳細描述，以及相應的分析結果，便于理解問題所在并進行針對性改進。

圖片：MXAM違規項的詳細信息

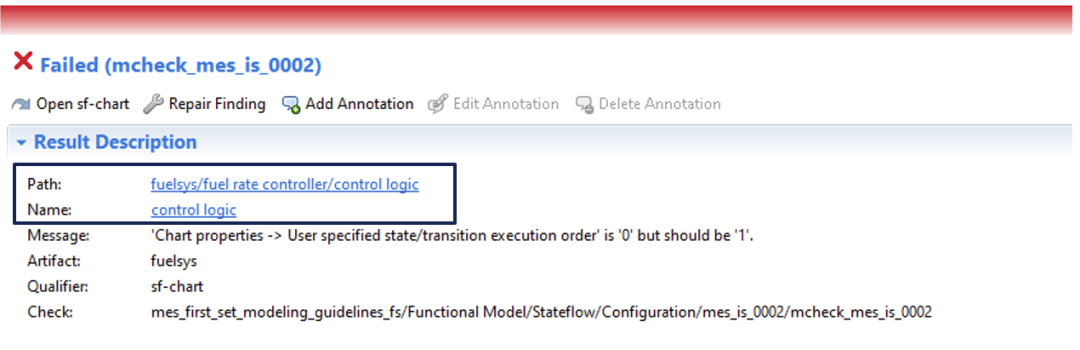

每條發現項（Finding）都顯示了具體的路徑（Path）和模塊名稱（Name），并附有導致違規的詳細原因。用戶可通過路徑和模塊名稱中的超鏈接，直接跳轉至模型中該錯誤所在的位置。此外，修復選擇（Repair Finding）選項支持一鍵自動修復問題，大大簡化了規范違規的處理流程。

以建模規范mcheck_misra_slsf_030_c為例，在其詳情頁面（如下圖所示），用戶可以查看該規范的完整描述，包括用于判定檢查項是否合規的通過/失敗評判標準（Pass-Fail Criteria）。此外，頁面還提供了相應的解決方案，以及詳細說明了修復問題所需的具體操作，幫助用戶準確理解并有效處理違規問題。

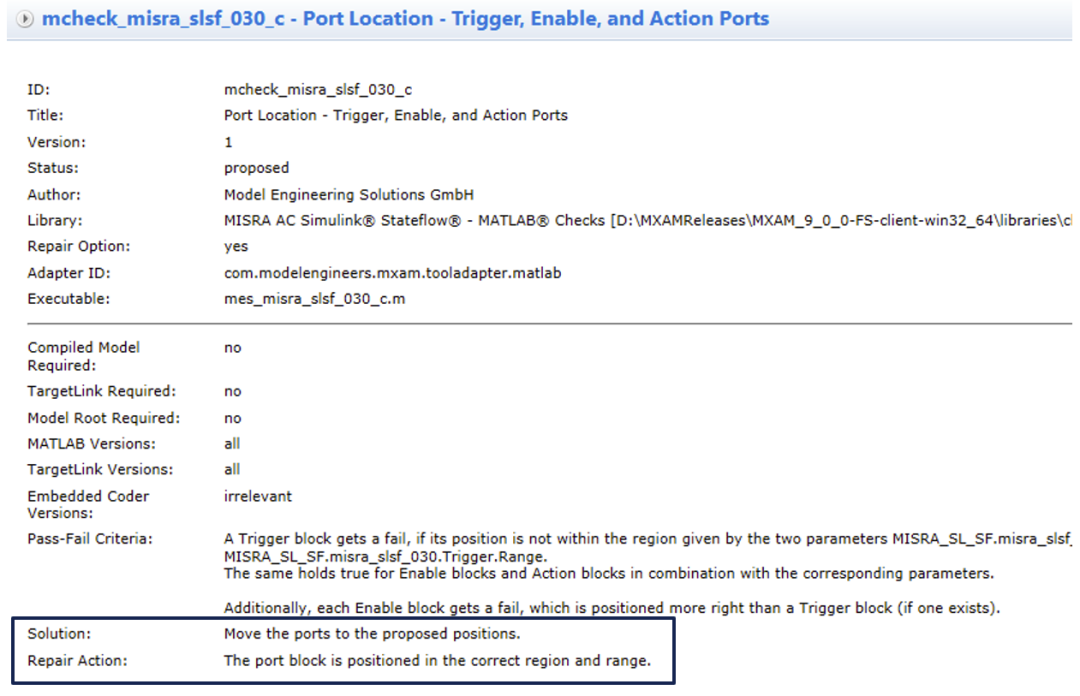

圖片：MXAM建模規范詳情頁

在MXAM中，最終分析報告可方便地以多種格式導出，包括HTML、PDF、Excel、XML 以及MXAM專用格式.mxmr，以滿足不同的使用和共享需要。
