一、適合范圍

適合全系列大彩協議串口屏產品。

二、概述

調整觸摸靈敏度用于支持更厚的蓋板（2-3mm）。適應不同用戶需求，不同用戶對于觸摸或輸入的力度和速度有不同的習慣。通過靈敏度調節，可以滿足不同用戶的個性化需求，使操作更加舒適和自然。在一些特定的應用場景中，如工業控制、醫療設備等，需要精確的操作控制。適當調整靈敏度可以提高操作的準確性和可靠性，減少誤操作的發生。

三、功能實現

HMI調節靈敏度有兩種方式：

方法一：在按鈕控件屬性中寫入地址，以下是四種靈敏度類型：

寫0x5500退出體驗測試;

寫0x5501進入體驗測試;

寫0x5502進入觸摸校準;

寫0xAA??設置電容觸摸靈敏度;

方法二：

用指令助手選擇靈敏度地址發送指令

新建工程

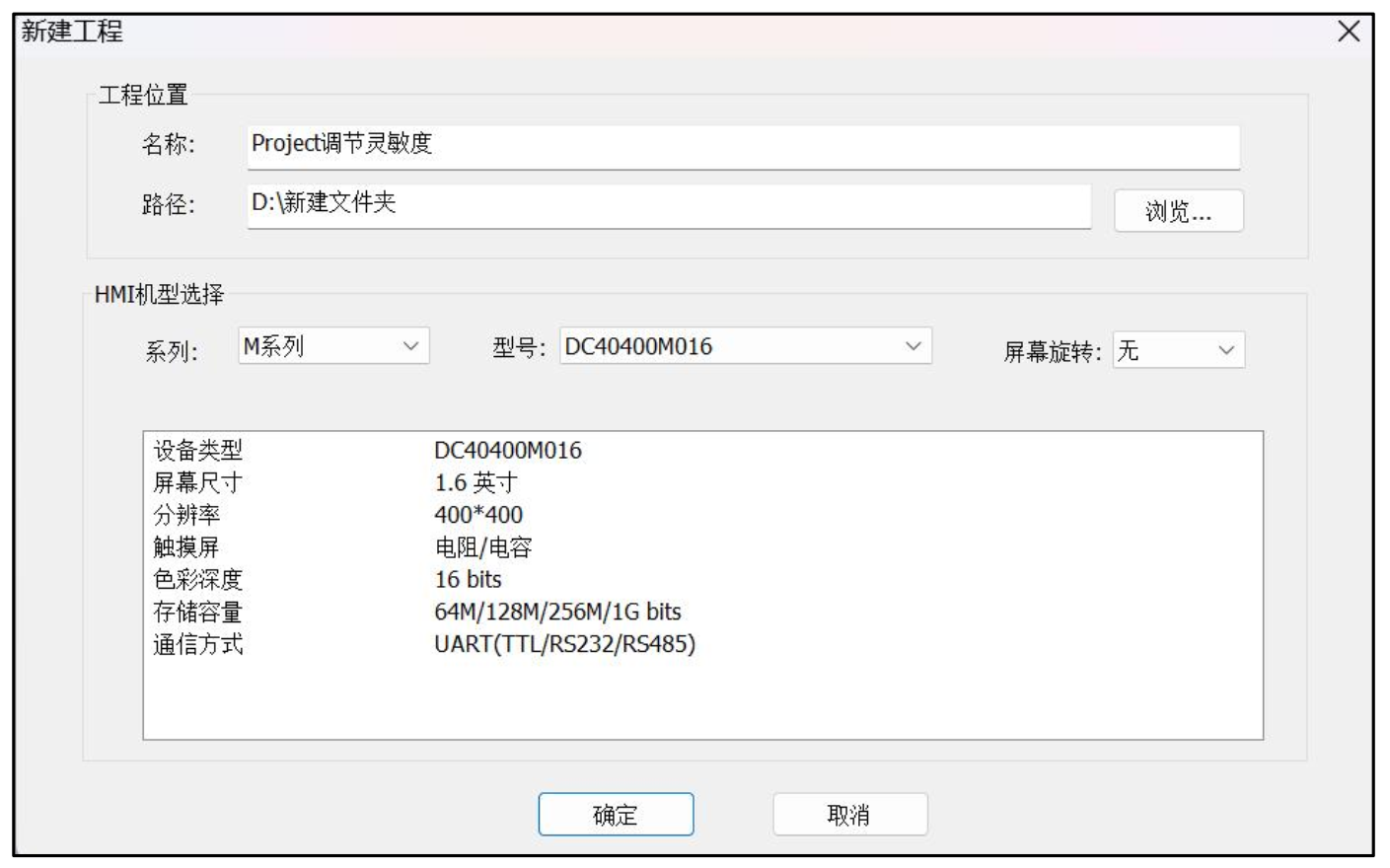

根據串口屏的實際型號，在VisualHMI工程文件中選擇“新建工程”，選擇對應的系列和型號，如3-1所示。

圖3-1新建工程

控件配置

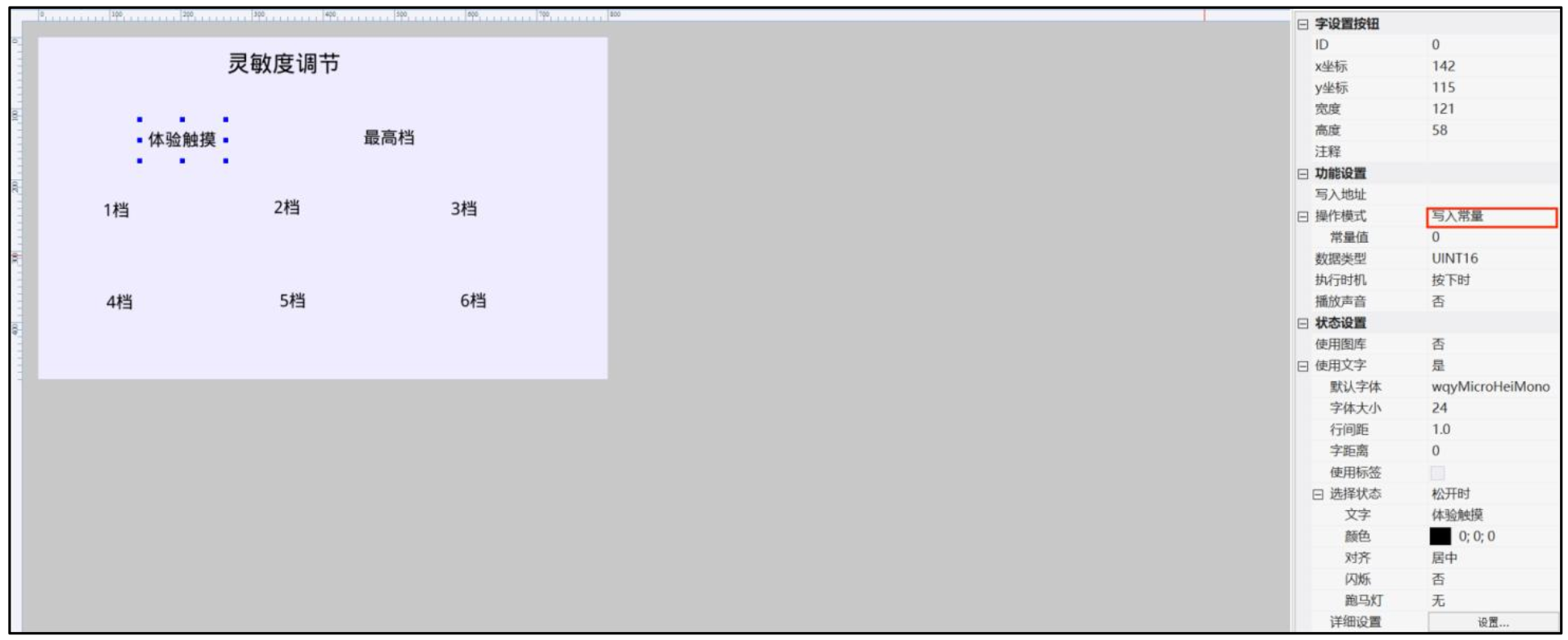

如下圖3-2所示，在畫面中放下8個字設置按鈕，按鈕名稱分別為1-6檔、 體驗觸摸與最高檔靈敏度，操作風格為寫入常量，其中常量值為16進制轉 10進制。

圖3-2 控件配置

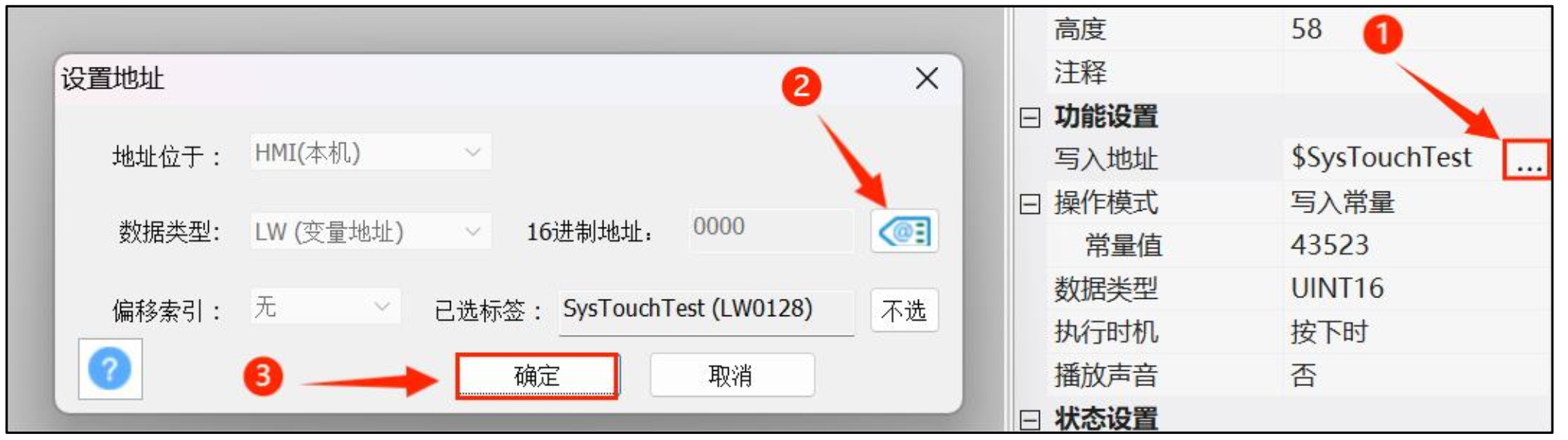

下面以3檔按鈕為例，首先點擊寫入地址，在點擊從地址標簽選取，搜索靈敏度，點擊并確認標簽名稱最后確認設置地址。如下圖3-3、3-4所示。3 檔按鈕常量值為0XAA03（AA03為16進制，需要轉化為10進制43523）將計算出的值輸入到常量值中。

圖3-3 寫入地址

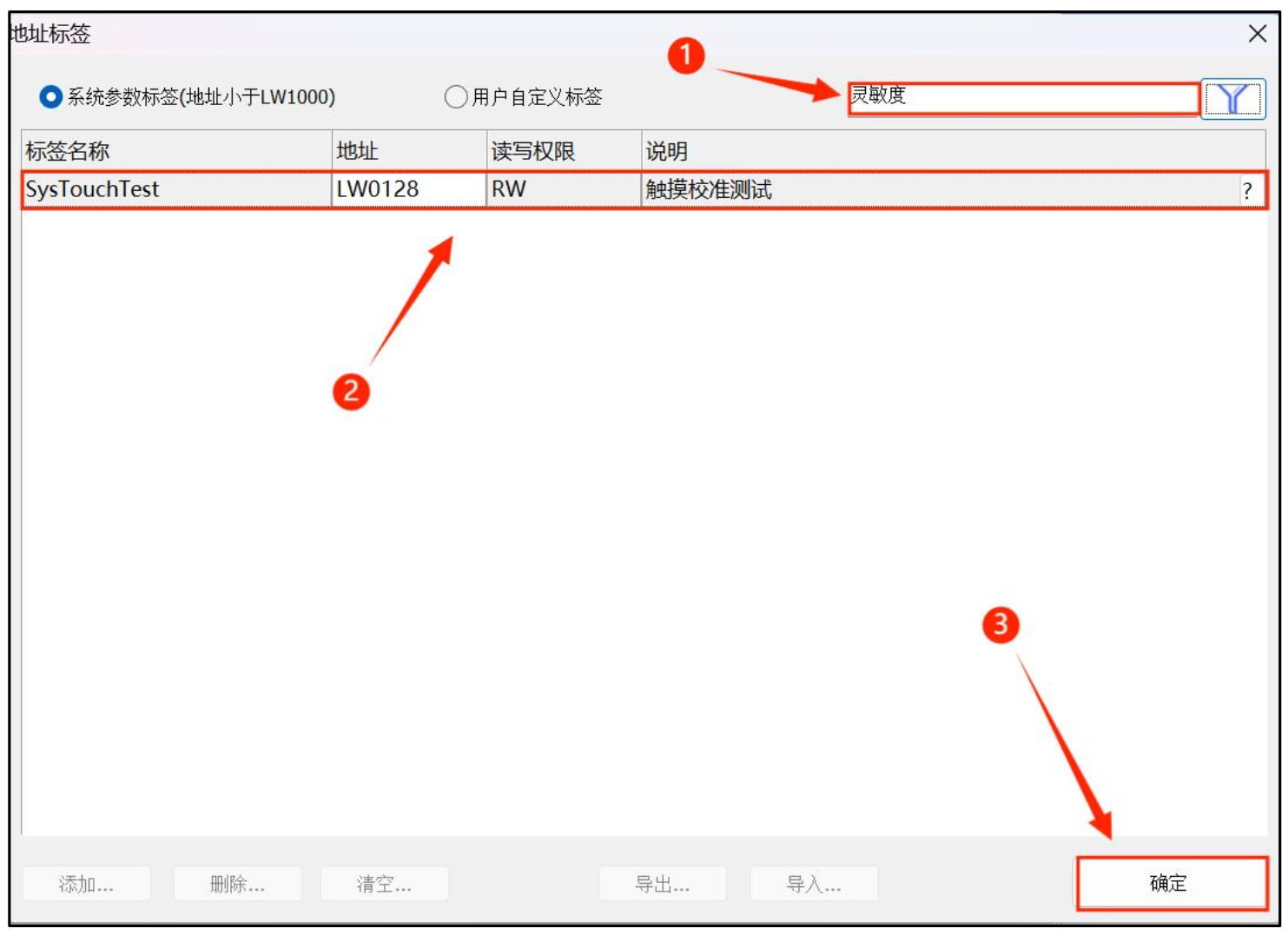

圖3-4 地址標簽選取

下面是第二種方式，用指令助手調節靈敏度。

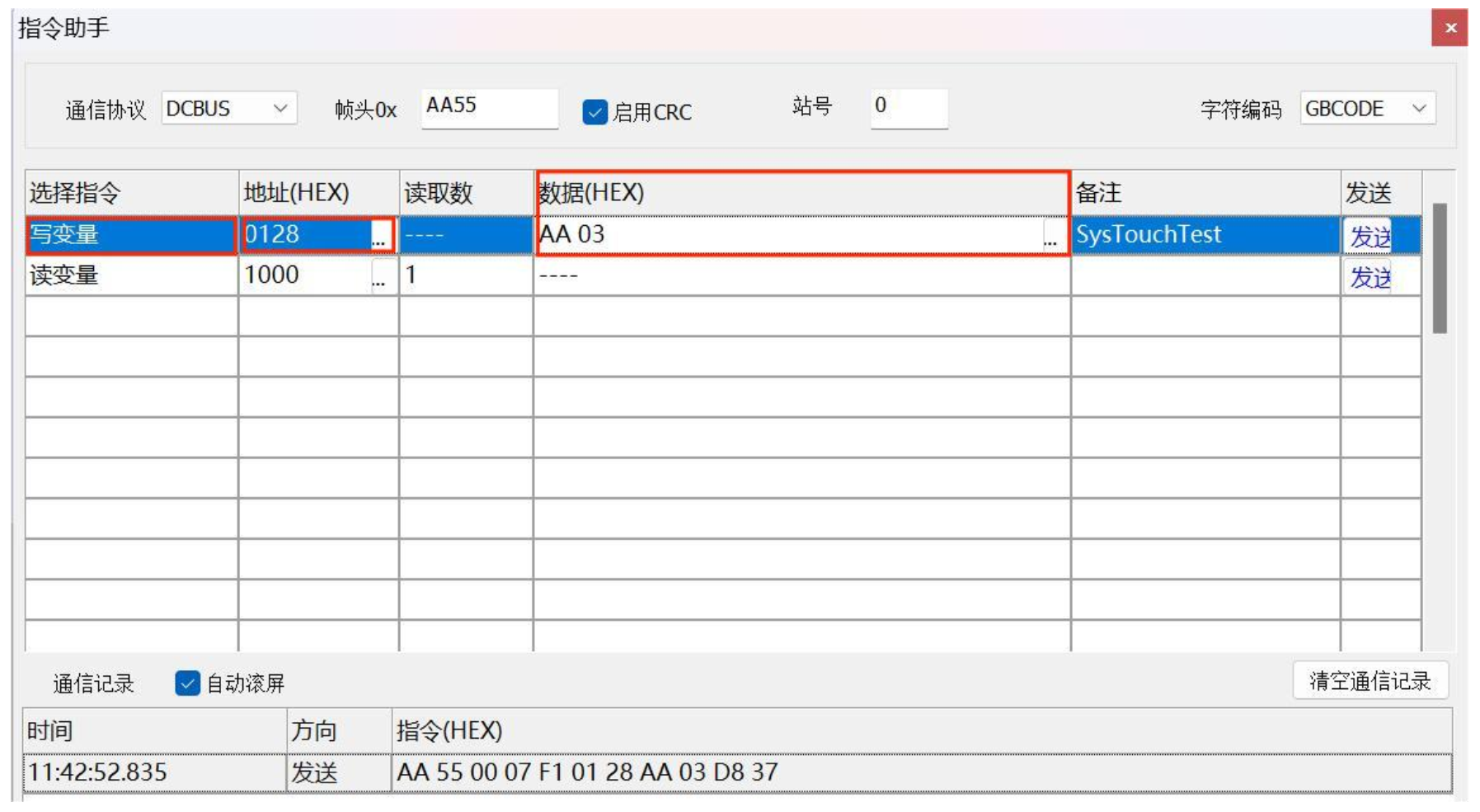

首先打開HMI工程欄中的指令助手，選擇指令為寫變量，地址選擇為0128（可以在地址中搜索靈敏度選擇觸摸校準測試）修改數據（下面以3檔為例，數據為AA03）點擊發送就可以進行靈敏度3檔的調節。如下圖3-5所示

圖3-5指令助手

運行預覽

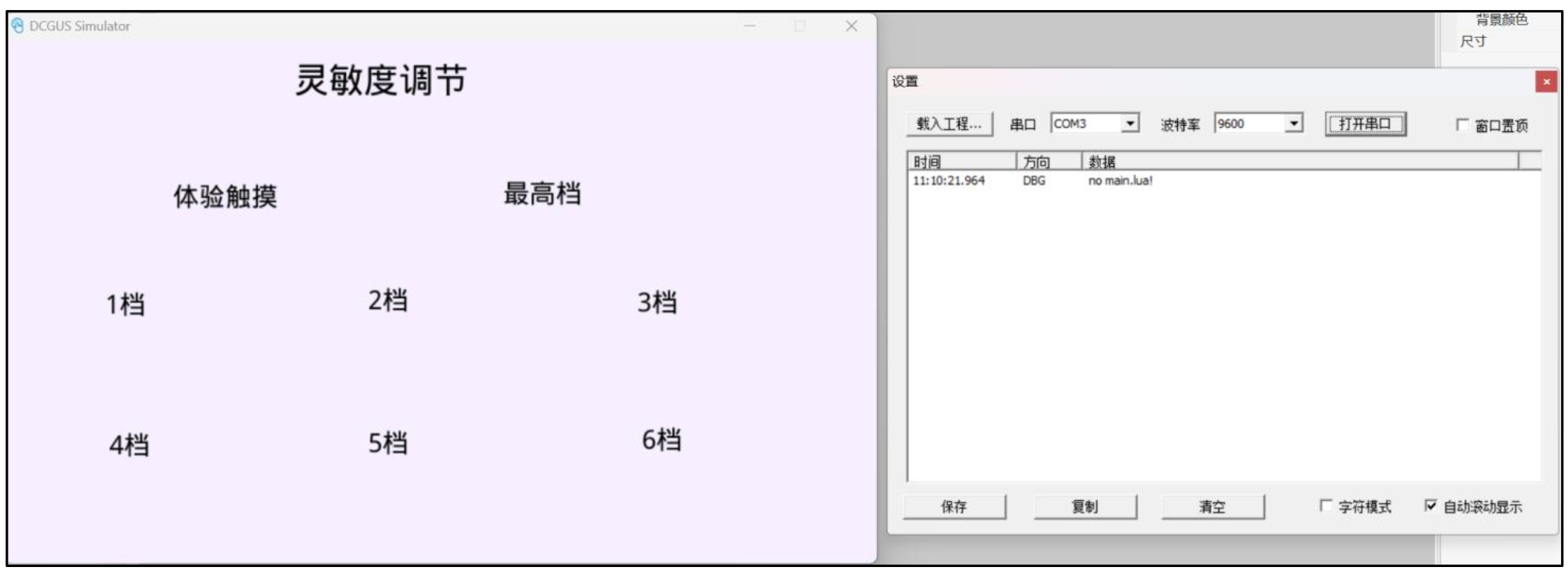

編譯工程、 運行虛擬串口屏， 如圖3-6所示;

圖3-6 虛擬屏運行
