一、Y modem協議

X modem是較早的文件傳輸協議。Y modem是X modem的改良版，有傳輸快速穩定優勢，通常所說的Y modem一般指YModem-1K。

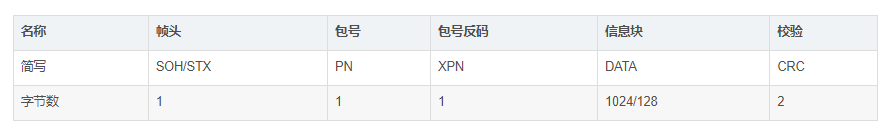

圖1 Y modem協議幀

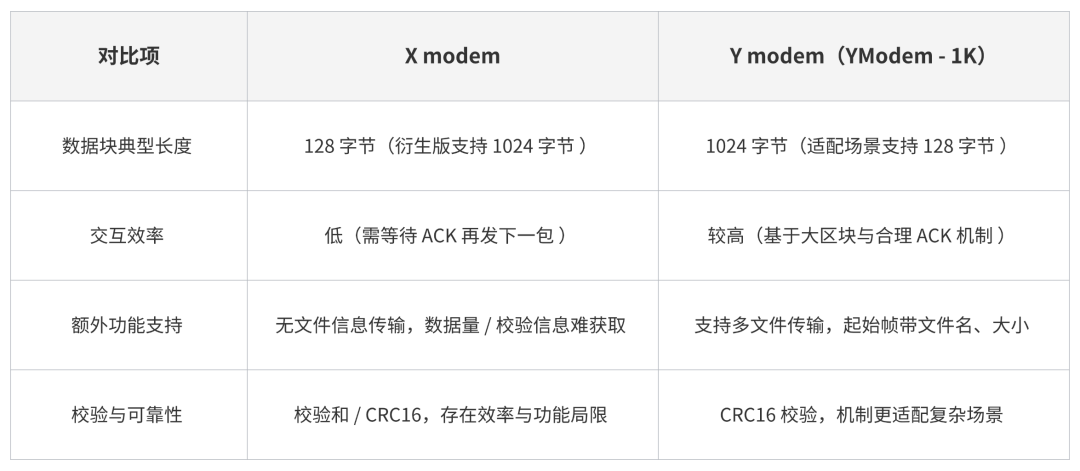

二者核心差異可概括為下表：

點擊可查看大圖

二、基于X modem的OTA代碼修改

目前瑞薩官網提供的OTA代碼基于X modem協議（例如r20an0640ej樣例程序的System_BootLoader工程），改為Y modem協議需修改協議相關的傳輸邏輯、校驗邏輯、幀處理邏輯等部分。

01握手信號調整

X modem握手：

通常接收方可能以簡單ACK或特定字符（如有些實現中接收方發‘C’表示用CRC16校驗）啟動，邏輯相對簡單。

Y modem握手：

必須由接收方發起YMODEM_C（字符‘C’，ASCII碼0x43），發送方收到后才開始傳輸起始幀（含文件名、文件大）。

修改點：

新增函數void ymodem_send_c（void），用于發送Ymodem協議必需的0x43（‘C’）握手信號，通知發送方傳輸起始幀。

02起始幀結構與處理

X modem起始幀：

一般直接傳輸數據塊，無文件信息。

Y modem起始幀：

需將文件名、文件大小放入起始幀（以SOH133字節長度幀傳輸，包號固定0x00，包號反碼0xff）。

圖2 Y modem起始幀

修改點：

定義Y modem起始幀結構體ymodem_start_frame_t

修改幀校驗函數uint8_t xmodem_check_frame (uint8_t* const p_xmodem_buff)，增加對起始幀格式的校驗邏輯。

03數據幀接收處理

X modem數據幀：

幀頭為SOH（128字節塊）或STX（部分衍生版1024字節塊），現有代碼幀頭為SOH（128字節塊）。

Y modem數據幀：

幀頭以SOH（128字節信息塊）、STX（1024字節信息塊）區分，傳輸時需按規則填充數據。SOH幀如最后一包不足128字節時的填充0x1A處理，最后一幀長度仍為133字節；STX幀最后一包數據小于等于128字節以133字節幀長度發送，大于128字節小于等于1024字節，以1029長度幀發送，無效數據填充0x1A。

圖3 Y modem數據幀

修改點：

修改uint8_txmodem_check_frame(uint8_t* const p_xmodem_buff)，修改數據幀的接收處理。

04結束幀處理

X modem結束幀：

一般發送EOT（0x04）字符，接收方回ACK即結束。

Y modem結束幀：

采用SOH133字節空包（數據區、校驗等填0x00）作為結束幀，需構建對應結束幀發送邏輯：

圖4 Y modem結束幀

修改點：

修改uint8_t xmodem_rx_frame (uint8_t* p_xmodem_buff)，對結束幀進行判斷，響應兩次EOT，分別回復NACK和ACK。

05校驗機制升級

X modem校驗：

使用校驗和或CRC16，目前X modem例程使用校驗和。

Y modem校驗：

Y modem強制規范使用CRC16校驗，且計算范圍明確為信息塊數據（不含幀頭、包號等）。需確保CRC16計算函數精準，修改原X modem可能存在的簡易校驗邏輯：

修改點：

新增static uint16_t CRC16_check (unsigned char *q，int len)函數，對數據進行CRC16校驗。

移除Xmodem校驗和邏輯，強制使用CRC16校驗。

06數據緩沖區配置

X modem數據緩沖配置：

XModem數據包會被送入一個由buffer.c控制的緩沖區。該緩沖區為循環緩沖區，即當到達緩沖區末尾時，會回環至起始位置。由于數據幀接收的數組從132字節變成1029字節，RAM開銷變大。

XModem例程里，每個packet132bytes（128數據+3header+1校驗），代碼中的XMODEM_FRAME_SIZE是132U。

Y modem數據緩沖配置：

YModem例程里，定義YMODEM_FRAME_SIZE_1024為1029U，YMODEM_FRAME_SIZE_128為133U。

定義環形存儲的BUFFER_SIZE定義為1542，保持原有配置，數據的解析正常。

修改點：

可根據實際測試結果增加BUFFER_SIZE

07硬件驅動與配置適配

瑞薩RX系列需確保串口驅動適配Y modem的波特率、數據位、停止位等配置，可以使用smart configurator進行驅動配置（如常見的波特率 115200bps、8數據位、1停止位、無校驗等）。

088多文件傳輸適配

若OTA需傳輸多個文件，需在代碼中添加多文件遍歷、逐個構建起始幀+數據幀+結束幀的邏輯。由于客戶只要求傳輸單個文件，不涉及相關修改。

三、實測結果

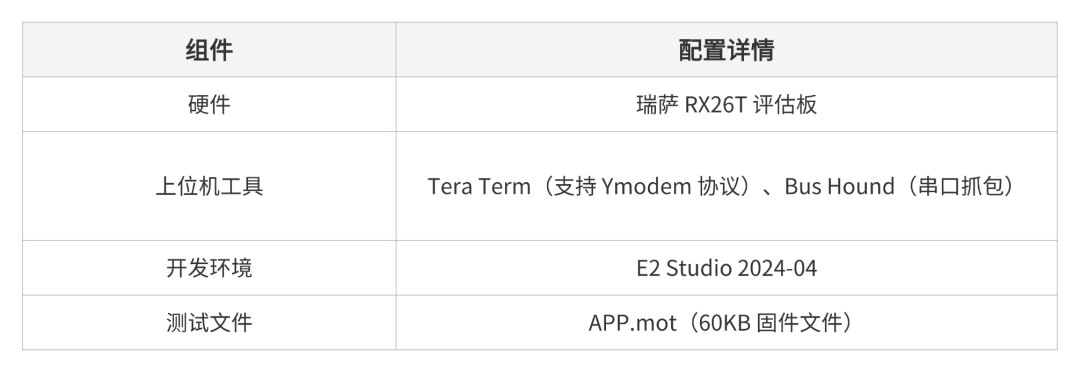

01測試環境搭建

點擊可查看大圖

02功能測試

MCU執行bootloader升級程序，串口輸出"Please start file send using YModem protocol..."；

Teraterm選擇Ymodem協議發送固件文件；

傳輸過程中通過Bus Hound抓取幀序列，驗證：

起始幀（文件名/大小正確）；

數據幀（1024字節塊與CRC16校驗正確）；

結束幀（判定正確）。

升級完成后，MCU自動跳轉至新固件，功能驗證通過。
