01引言

動態標簽服務（Dynamic Label Service，DLS）與動態標簽增強服務（Dynamic Label Plus，DL+）是DAB數字音頻廣播系統中的關鍵應用，可為用戶提供更為豐富和直觀的節目相關信息展示。

隨著DAB技術的不斷普及與應用，DLS/DL+功能在提升用戶體驗、增強廣播服務吸引力方面發揮著越來越重要的作用。DLS/DL+功能的完善與否直接關系到用戶對廣播內容的獲取效和滿意度，因此，探討DLS/DL+功能在當前DAB廣播中的重要性以及有效的測試方法具有很好的參考意義。

若提及DLS/DL+,專業的測試設備如RedwoodComm的RWC2010C信號發生器將扮演不可或缺的角色。

02DLS/DL+功能概述

2.1 DLS功能

DLS功能允許廣播服務提供商在DAB信號中嵌入與節目相關的文本信息。這些信息通常包括當前播放的歌曲名稱、藝術家、節目簡介等，顯示在接收設備的屏幕上，幫助用戶更好地了解節目內容。DLS消息包含在節目相關數據（PAD）中，通過DAB音頻幀或DAB+音頻AU傳輸。DLS功能通過提供短文本消息，增強了用戶體驗，使用戶能夠更直觀地了解節目內容。

2.2 DL+功能

DL+功能是DLS的擴展，它通過在接收設備上存儲和過濾DL消息中的文本部分，創建DL+對象。這些對象可以獨立于當前傳輸?shù)腄L消息被用戶選擇和訪問。DL+功能不僅繼承了DLS的基本特性，還引入了內容類型和標簽機制，使廣播內容更加結構化和互動化。DL+對象可以根據內容類型進行分類，如節目信息、新聞、廣告等，用戶可以根據自己的興趣選擇顯示或過濾特定類型的信息。

03DLS和DL+功能的重要性

3.1豐富用戶感知體驗

DLS和DL+功能通過提供豐富的文本信息，使用戶能夠更直觀地了解節目內容。例如，用戶可以在接收設備上看到當前播放的歌曲名稱、藝術家、專輯信息等，從而更好地參與到節目中。此外，DL+功能還支持內容類型分類，用戶可以根據自己的興趣選擇顯示或過濾特定類型的信息，進一步提升了用戶體驗。

3.2增強廣播服務的互動

DLS和DL+功能使廣播服務更加互動化。例如，廣播服務提供商可以通過DL+功能向用戶推送實時新聞、天氣預報、交通信息等，用戶可以在接收設備上直接查看這些信息。此外，DL+功能還支持用戶與廣播內容的互動，如投票、評論等，增強了用戶與廣播服務之間的互動性。

3.3符合相關標準要求

為了符合對歐洲地區和中東地區的出口要求，車機必須滿足以下標準，這些標準都對DLS/DL+做出了相關規范：

ETSI TS 102 980標準

ETSI TS 102 980標準詳細定義了DLS和DL+功能，包括其內容類型和標簽機制。該標準指出，DLS功能允許在DAB信號中嵌入與節目相關的文本信息，這些信息通常包括當前播放的歌曲名稱、藝術家、節目簡介等。DL+功能則是DLS的擴展，它允許在接收設備上存儲和過濾DL消息中的文本部分，創建DL+對象。這些對象可以根據內容類型進行分類，如節目信息、新聞、廣告等，用戶可以根據自己的興趣選擇顯示或過濾特定類型的信息。具體來說，標準中提到：

"Dynamic Label (DL): feature of DAB for providing a programme with text messages; it also provides commands, for example, for presentation on the receiver terminal."

"Dynamic Label Plus (DL Plus): extension of the Dynamic label feature; it allows storing and filtering parts of the text (sent as DL messages) in the receiver terminal as DL Plus objects, which then can be selected and accessed by the listener independently from the currently transmitted DL messages."

此外，標準還規定了DLS和DL+對象的創建和分類機制，確保用戶能夠根據自己的興趣選擇顯示或過濾特定類型的信息。這不僅提升了用戶體驗，還增強了廣播服務的互動性和競爭力。

UAE.S 5021:2018標準

UAE.S 5021:2018是阿聯酋標準化與計量局（ESMA）發布的地面無線廣播技術規范，旨在推動數字音頻廣播（DAB+）系統的普及和應用。該標準要求從2020年開始，所有出口到阿聯酋市場的車型需逐步安裝數字收音機 DAB+，并逐年提高安裝比例，直至2023年滿足100%配備DAB+的要求。

該規范涵蓋了所有類型的接收器，包括家用電器、便攜式接收器和車載接收器。所有汽車無線電接收器應能接收地面發送的AM、FM和T-DAB+聲音廣播服務，并應符合附件(1)和(2)中提到的技術要求。對于T-DAB+，接收器必須能夠播放“足夠的音頻接收”，并需要通過客觀音頻測試和性能音頻測試。該標準還強調了對數據通道(DATA CHANNEL：SLS/EPG/SPI/DLS)的要求，確保DAB+設備能夠穩定、準確地發送和接收數字音頻廣播信號，為用戶提供高質量的數字音頻節目和數據服務。

04DLS和DL+功能的測試方法

專業的測試設備如RedwoodComm的RWC2010C信號發生器可進行專業的DLS/DL+測試。RWC2010C可以模擬廣播信號的發射端，生成包含DLS和DL+數據的測試信號。測試人員可以通過對RWC2010C進行參數設置，精確控制DLS和DL+數據的內容、格式、更新頻率等，確保生成的數據符合相關標準和規范。

可以使用RWC2010C的DAB多路復用器實時編輯發送也可以使用提供的ETI碼流進行發送。

1、DAB多路復用器：

① 信號源設置：

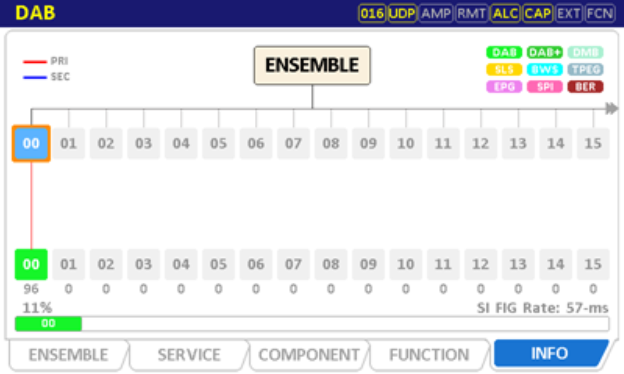

(1) ENSEMBLE：頻率/頻道按測試要求來，功率初始可設置-20dBm，其余默認（開啟SERVICE 00）；

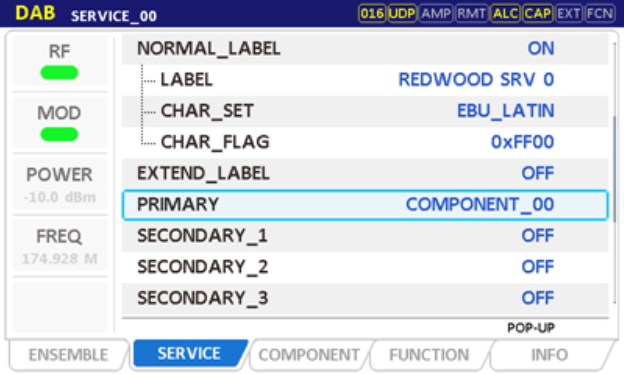

(2) SERVICE 00設置：

PRIMARY : COMPONENT 00 ;其余默認；

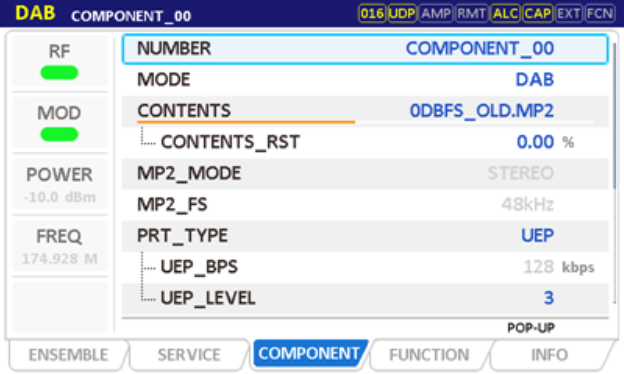

(3) CPMPONENT 00設置：

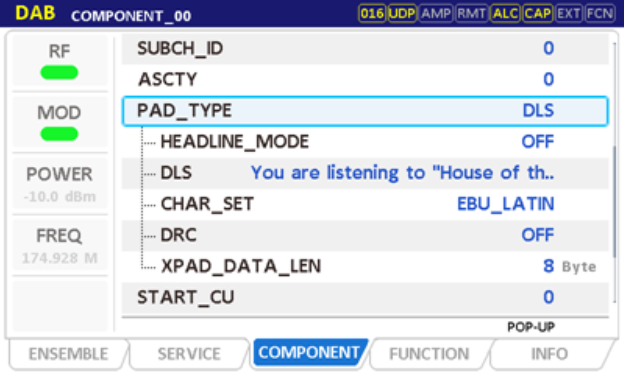

MODE選擇DAB，任意mp2文件 PAD TYPE 選擇DLS/DL+DLS Editable其余默認。

② 接收機設置：

(1)檢查是否開啟DL+/DLS功能；

2、ETI碼流播放：

① 信號源設置：

(1)在菜單中選擇ETI/MDI播放模塊，并設置所需功率和頻率；

(2) CONTENTS選擇攜帶DL+/DLS的碼流；

② 接收機設置：

(1)檢查是否開始DL+/DLS功能。

結論及核心測試儀器簡介

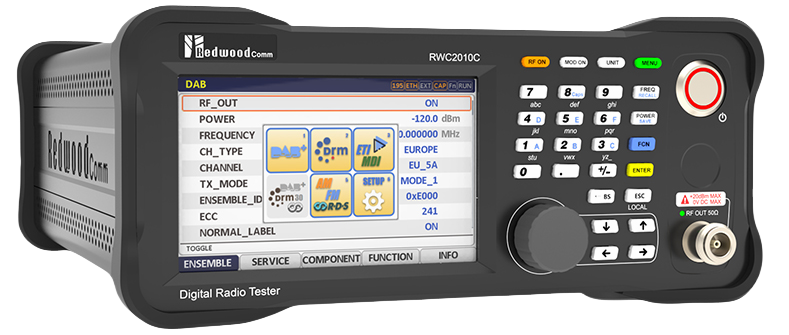

DLS/DL+數據服務是DAB廣播系統的重要應用之一，它提升了用戶體驗并增強了廣播內容的吸引力。在DLS/DL+數據服務的研發和應用過程中，專業的測試設備如RedwoodComm的RWC2010C 信號發生器可以全面評估DLS/DL+數據服務的性能和穩定性，為接收端車機產品的優化和改進提供有力支持。

支持 DAB, DAB+, DMB, DRM30, DRM+, AM, FM和RDS系統；

支持多路復用器自主編輯廣播內容，對廣播發生具備完全可控的參數設置；

支持BWS、TPEG、EWS、EPG、SLS等多種數據服務；

支持ETI和MDI文件播放器功能，并可免費提供多種測試所需碼流；

支持AM/FM無線電測試功能與完全可編輯的RDS測試功能；

模塊化設計，用戶可根據所需自行選擇儀器配置；

具備功率放大器選件RWC9500B，滿足最大輸入功率測試要求。
