LM2734Z穩壓器是一款單片、高頻、PWM降壓型DC-DC轉換器 組裝在厚 6 引腳 SOT 和 WSON 無回拉封裝中。該設備提供所有活動 提供本地 DC-DC 轉換的功能，具有快速瞬態響應和精確調節 盡可能小的PCB面積。

只需最少的外部組件和在線設計支持 WEBENCH，LM2734Z?易于使用。能力 使用最先進的 0.5 μm BiCMOS 通過內部 300 mΩ NMOS 開關驅動 1 A 負載 技術可實現最佳功率密度。世界一流的控制電路允許 導通時間低至13 ns，從而支持超高頻轉換 整個 3V 至 20V 輸入工作范圍，最低輸出電壓為 0.8 V。開關 頻率內部設置為 3 MHz，允許使用極小的表面貼裝電感器 和片式電容器。盡管工作頻率非常高，但效率高達 85% 容易實現。包括外部關斷功能，具有 30 nA 的超低待機電流。 該LM2734Z使用電流模式控制和內部補償來提供高性能 在廣泛的作條件下進行調節。其他功能包括內部 軟啟動電路，可降低浪涌電流、逐脈沖電流限制、熱關斷和 輸出過壓保護。
*附件：lm2734z.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C6
• 6引腳SOT封裝或6引腳WSON封裝
• 3.0V至20V輸入電壓范圍
• 0.8V 至 18V 輸出電壓范圍
• 1-A 輸出電流
• 3 MHz開關頻率
• 300mΩ NMOS 開關
• 30nA 關斷電流
• 0.8V、2%內部基準電壓源
• 內部軟啟動
• 電流模式，PWM作
• 熱關斷

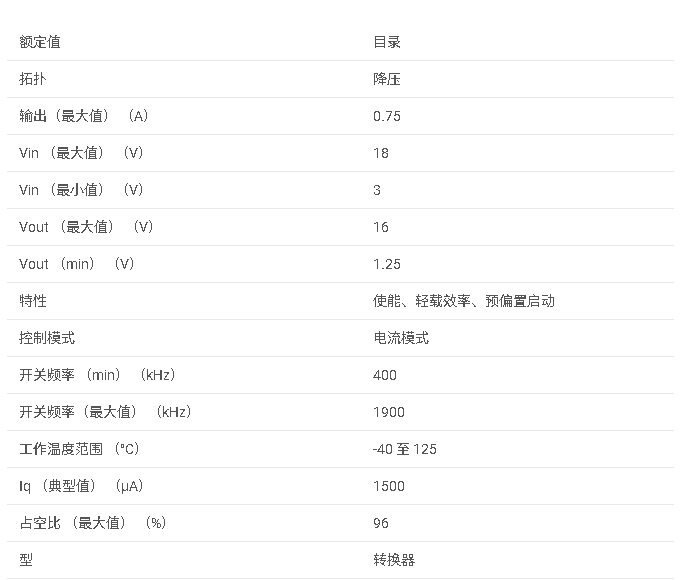

參數

方框圖

?1. 產品概述?
LM2734Z是一款高頻PWM降壓型DC-DC轉換器，適用于汽車、工業及通信等領域。主要特性包括：

• ?輸入電壓范圍?：3V至20V
• ?輸出電壓范圍?：0.8V至18V
• ?輸出電流?：1A
• ?開關頻率?：3MHz（固定）
• ?封裝?：6引腳SOT或WSON（熱性能更優）
• ?關鍵功能?：內部軟啟動、電流模式控制、熱關斷保護、超低待機電流（30nA）。

?2. 核心特性?

• ?高效設計?：效率高達85%，支持小尺寸電感和陶瓷電容。
• ?汽車級認證?：符合AEC-Q100標準（溫度范圍-40°C至125°C）。
• ?集成保護?：
  • 逐周期電流限制（1.7A典型值）
  • 過壓保護（FB電壓超過參考值10%時關閉開關）
  • 欠壓鎖定（UVLO）和熱關斷（165°C觸發）。

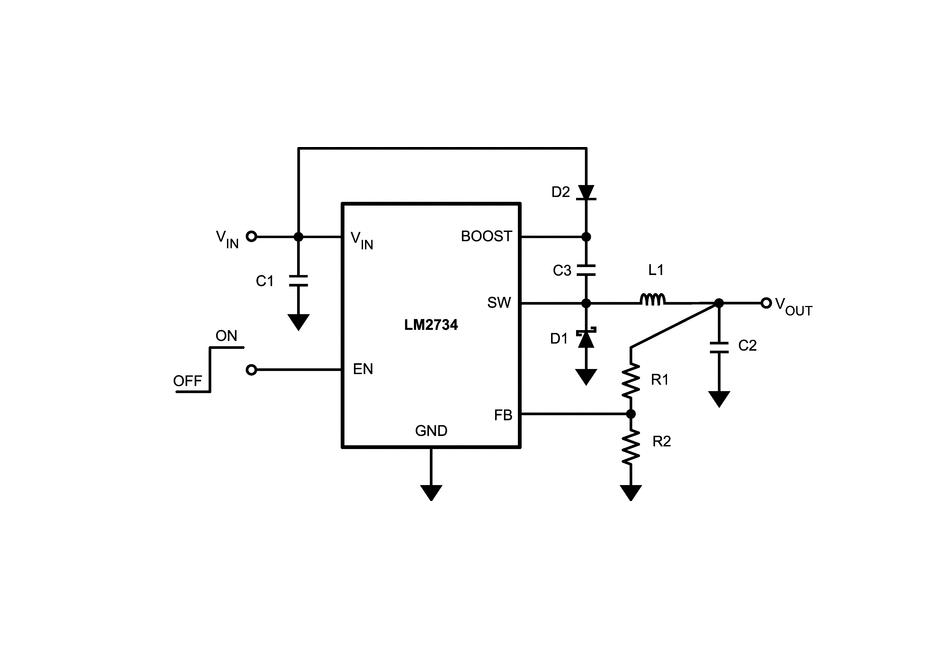

?3. 典型應用電路?

• ? 升壓電路（BOOST） ?：通過外部電容和二極管生成驅動電壓（VBOOST - VSW ≥ 1.6V）。
• ?布局建議?：優先縮短輸入電容、續流二極管和輸出電容的接地路徑，減少噪聲。

?4. 損耗與效率計算?

• ?傳導損耗?：包括開關管（RDS(ON)）、電感（DCR）和二極管（VD）。
• ?開關損耗?：與輸入電壓、輸出電流及開關時間相關。

?5. 熱管理?

• SOT封裝RθJA：120°C/W（2oz銅）至235°C/W（1oz銅）。
• WSON封裝RθJA更低，適合高功率場景。

?6. 設計示例?

• ?12V轉3.3V/1A?：
  • 電感：3.3μH（Coilcraft ME3220）
  • 輸出電容：22μF陶瓷（X5R）
  • 效率：>85%（實測）。

?7. 機械與封裝?

• ? SOT-23（DDC） ?：1.6mm × 2.9mm，適合緊湊設計。
• ? WSON（NGG） ?：3mm × 3mm，帶裸露焊盤，散熱更優。

?8. 文檔支持?

• 包含詳細引腳定義、電氣特性表、典型曲線及布局示例（如四層板設計）。

?總結?：LM2734Z通過高集成度和高頻開關特性，為空間受限應用提供高效電源解決方案，特別適合汽車電子和便攜設備。設計時需重點關注熱管理和布局優化以發揮最佳性能。
