LM2736穩壓器是一款單片、高頻、PWM降壓DC/DC轉換器，采用6引腳薄型SOT封裝。它提供所有有源功能，以在盡可能小的 PCB 面積內提供本地 DC/DC 轉換、快速瞬態響應和精確調節。

LM2736 只需最少的外部組件，并通過 WEBENCH 提供在線設計支持，易于使用。使用最先進的 0.5 μm BiCMOS 技術，通過內部 350 mΩ NMOS 開關驅動 750 mA 負載，從而實現最佳功率密度。世界一流的控制電路允許低至 13 ns 的導通時間，從而在整個 3 V 至 18 V 輸入工作范圍內支持極高的頻率轉換，最低輸出電壓為 1.25 V。開關頻率內部設置為 550 kHz （LM2736Y） 或 1.6 MHz （LM2736X），允許使用極小的表面貼裝電感器和片式電容器。盡管工作頻率非常高，但很容易實現高達 90% 的效率。包括外部關斷功能，具有 30 nA 的超低待機電流。LM2736 利用電流模式控制和內部補償，在廣泛的工作條件下提供高性能調節。其他功能包括用于降低浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。
*附件：lm2736.pdf

特性

• 薄型 SOT-6 封裝
• 3.0 V 至 18 V 輸入電壓范圍
• 1.25 V 至 16 V 輸出電壓范圍
• 750 mA 輸出電流
• 550 kHz （LM2736Y） 和 1.6 MHz （LM2736X） 開關頻率
• 350 mΩ NMOS 開關
• 30 nA 關斷電流
• 1.25 V、2% 內部基準電壓源
• 內部軟啟動
• 電流模式，PWM作
• WEBENCH 在線設計工具
• 熱關斷

參數

方框圖

?1. 產品概述?

• LM2736是一款高頻PWM降壓DC/DC轉換器，采用6引腳Thin SOT封裝
• 關鍵特性：
  • 輸入電壓范圍：3V至18V
  • 輸出電壓范圍：1.25V至16V
  • 輸出電流：750mA
  • 兩種開關頻率版本：550kHz（LM2736Y）和1.6MHz（LM2736X）
  • 內部350mΩ NMOS開關
  • 30nA關斷電流
  • 集成軟啟動功能

?2. 典型應用?

• 硬盤驅動器核心電源
• 機頂盒
• 電池供電設備
• USB供電設備
• DSL調制解調器
• 筆記本電腦

?3. 功能描述?

• 采用電流模式控制架構
• 主要功能模塊：
  • 過壓保護（OVP）
  • 欠壓鎖定（UVLO）
  • 逐周期電流限制
  • 熱關斷保護（165°C觸發）
  • 使能/關斷控制（EN引腳）

?4. 關鍵電路設計?

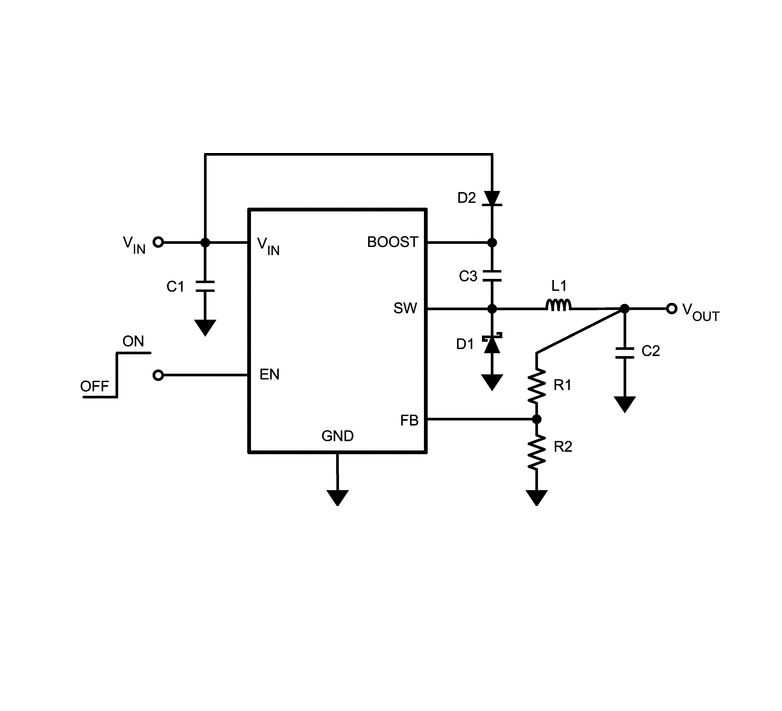

• 升壓電路（BOOST）設計：
  • 需要外部BOOST電容和二極管
  • 提供NMOS開關柵極驅動電壓
  • 支持多種升壓電壓源方案（VIN、VOUT、外部穩壓等）
• 反饋網絡設計：
  • 通過外部電阻分壓器設置輸出電壓
  • 典型反饋電壓1.25V（±2%精度）

?5. 布局指南?

• 關鍵布局原則：
  • 輸入電容、續流二極管和IC的GND應緊密耦合
  • 保持反饋網絡走線短且遠離開關節點
  • 功率路徑（VIN、SW、VOUT）走線應短而寬
  • 建議使用連續地平面（除開關節點下方）

?6. 典型性能?

• 效率可達90%
• 提供多種應用電路示例（5V→1.5V、12V→3.3V、18V→1.5V等）
• 包含完整的BOM清單和性能曲線

?7. 封裝信息?

• 6引腳Thin SOT封裝（DDC）
• 尺寸：2.90mm×1.60mm（典型值）
• 符合RoHS標準

該文檔提供了從芯片特性、工作原理到實際應用設計的完整技術參考，特別強調高頻開關設計中的布局考慮和效率優化。
